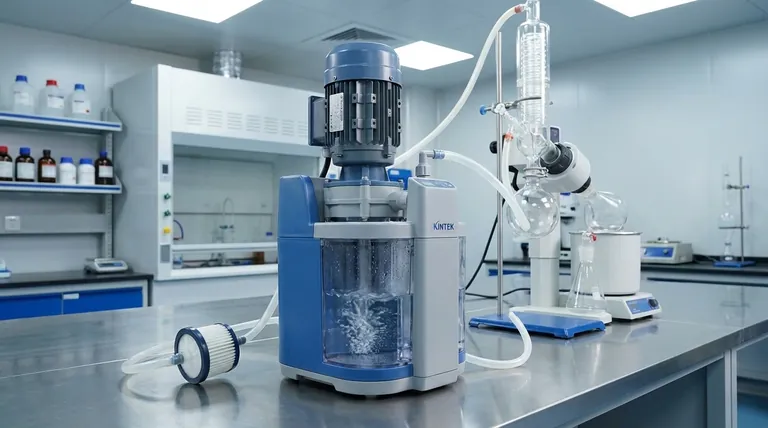

En esencia, la bomba de vacío multifuncional de agua circulante utiliza un motor eléctrico estándar, que a menudo se instala verticalmente para crear una unidad compacta y autónoma. La función principal del motor es impulsar un mecanismo de bomba especializado que utiliza agua, no aceite, para generar vacío.
El motor específico es menos importante que el principio que permite. La clave es que este dispositivo utiliza un motor convencional para alimentar una bomba de anillo líquido, que crea un vacío libre de aceite ideal para entornos de laboratorio limpios y producción a pequeña escala.
Deconstruyendo el Mecanismo Central de la Bomba
Para entender esta bomba, debe ir más allá del motor y centrarse en el ingenioso método que utiliza para crear presión negativa. El motor es la fuente de energía, pero el cabezal de la bomba es donde se realiza el trabajo.
El Motor de Accionamiento: Un Papel de Apoyo
El motor en sí es típicamente un motor eléctrico estándar y confiable. La designación de "motor vertical" que puede encontrar se refiere a su orientación, una elección de diseño que permite una huella más pequeña, haciendo que la unidad sea más conveniente y flexible para su colocación en un laboratorio concurrido. La única función del motor es proporcionar fuerza de rotación al impulsor.
El "Pistón Líquido": Cómo se Crea el Vacío

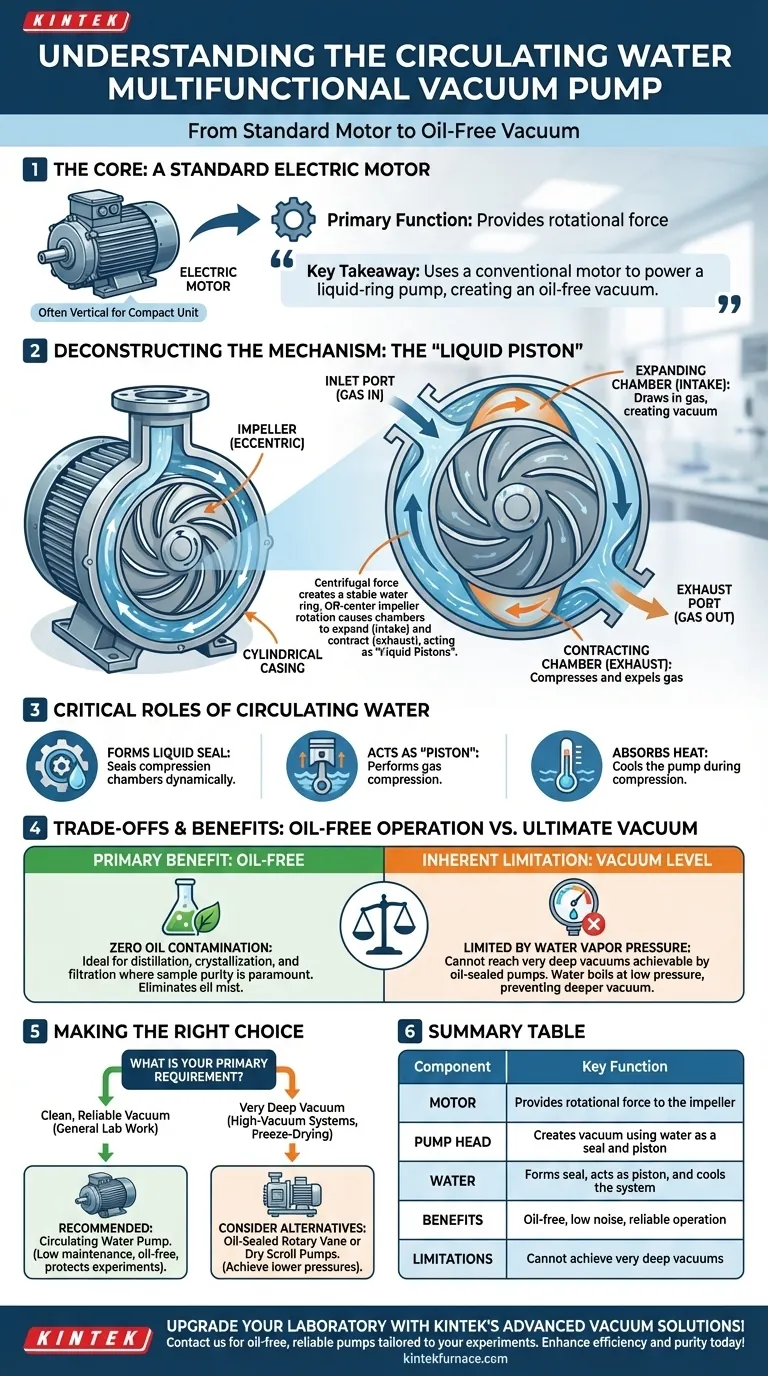

Este dispositivo es un tipo de bomba de vacío de anillo líquido. Un impulsor con paletas curvas gira excéntricamente (fuera del centro) dentro de una carcasa cilíndrica de la bomba.
A medida que el motor hace girar el impulsor, la fuerza centrífuga arroja el agua circulante contra la pared exterior de la carcasa, formando un anillo estable de líquido. Debido a que el impulsor está descentrado, el espacio entre las paletas del impulsor y el anillo de agua cambia continuamente.
Esta acción crea una serie de cámaras selladas que se expanden y contraen con cada rotación, actuando como un conjunto de "pistones líquidos" de movimiento radial. A medida que una cámara se expande, aspira gas del puerto de entrada (creando un vacío). A medida que se contrae, comprime el gas y lo expulsa a través del puerto de escape.
El Papel del Agua Circulante
El agua es el fluido de trabajo, no simplemente un refrigerante. Cumple tres funciones críticas:
- Forma el sello dinámico y líquido para las cámaras de compresión.
- Actúa como el "pistón" que realiza la compresión de gas.
- Absorbe el calor de la compresión, manteniendo la bomba fría.
Comprendiendo las Ventajas y Desventajas
El diseño de anillo líquido se elige por sus ventajas específicas en ciertas aplicaciones, pero es esencial comprender sus limitaciones inherentes.
El Beneficio Principal: Operación sin Aceite
Debido a que el agua es el único sellador y lubricante en la cámara de vacío, hay cero riesgo de contaminación por aceite. Esto hace que la bomba sea perfecta para procesos como destilación, cristalización y filtración, donde la pureza de la muestra es primordial. Elimina la niebla de aceite asociada con las bombas selladas con aceite tradicionales.
Una Limitación Inherente: Nivel de Vacío Último
El vacío último que esta bomba puede alcanzar está limitado por la presión de vapor del agua utilizada. A medida que la presión en el sistema disminuye, el agua en el anillo comenzará a hervir, impidiendo que se forme un vacío más profundo. Esto significa que no puede alcanzar las presiones muy bajas que se pueden lograr con una bomba de paletas rotativas selladas con aceite o una bomba turbomolecular.
Otras Consideraciones: Ruido y Conveniencia
Estas bombas se caracterizan generalmente por su bajo nivel de ruido y su funcionamiento estable. El agua circulante amortigua los sonidos mecánicos. Sin embargo, requieren una fuente de agua, y el gas de escape estará saturado de vapor de agua, lo que puede ser necesario considerar según su proceso.
Tomando la Decisión Correcta para su Aplicación
La selección de la bomba de vacío correcta depende completamente de los requisitos de su tarea específica.
- Si su enfoque principal es un vacío limpio y confiable para trabajos de laboratorio de química o biología general: Esta bomba es una excelente opción de bajo mantenimiento que protege sus experimentos de la contaminación por aceite.
- Si su enfoque principal es lograr un vacío muy profundo para sistemas de alto vacío o liofilización: Debe buscar otras tecnologías, como una bomba de paletas rotativas selladas con aceite o una bomba scroll completamente seca.
En última instancia, comprender el mecanismo basado en agua de la bomba le permite elegir la herramienta adecuada para su objetivo científico específico.
Tabla Resumen:
| Componente | Descripción | Función Clave |
|---|---|---|
| Motor | Motor eléctrico estándar, a menudo vertical | Proporciona fuerza de rotación al impulsor |
| Cabezal de la bomba | Mecanismo de bomba de vacío de anillo líquido | Crea vacío utilizando agua como sello y pistón |
| Agua | Fluido de trabajo circulante | Forma el sello, actúa como pistón y enfría el sistema |
| Beneficios | Operación sin aceite, bajo ruido, confiable | Previene la contaminación, adecuada para ambientes limpios |
| Limitaciones | Limitado por la presión de vapor del agua | No puede alcanzar vacíos muy profundos como las bombas selladas con aceite |
