En una línea de producción de nanotubos de carbono (CNT) Roll-to-Roll (R2R), el motor paso a paso y el pasamuros de vacío de movimiento rotatorio operan en tándem para formar un sistema especializado de control de cable de precisión. El motor paso a paso genera una fuerza de rotación precisa fuera de la cámara, mientras que el pasamuros transmite este par a la zona de reacción a alta temperatura. Esta combinación impulsa el sustrato de cable de acero inoxidable a una velocidad constante sin romper el vacío crítico o el sello de presión.
Al desacoplar la transmisión mecánica del entorno de reacción, este sistema permite un control riguroso de la velocidad externamente mientras se mantiene la estricta pureza atmosférica requerida internamente para el crecimiento constante de nanotubos.
El Papel del Motor Paso a Paso
Control de Velocidad de Precisión
La función principal del motor paso a paso en este conjunto es proporcionar un control de velocidad de rotación de alta precisión. A diferencia de los motores estándar, un motor paso a paso se mueve en pasos discretos, lo que permite una gestión exacta de la velocidad de rotación.
Impulso del Sustrato
Esta fuerza de rotación se utiliza para impulsar el cable de acero inoxidable a través del sistema. Al mantener una velocidad constante, el motor asegura que cada sección del cable pase la misma cantidad de tiempo en la zona de reacción.
La Función del Pasamuros de Vacío
Transmisión de Potencia Mecánica
El pasamuros de vacío de movimiento rotatorio actúa como el puente entre el entorno externo y el horno interno. Transmite físicamente la potencia mecánica generada por el motor paso a paso a la cámara de reacción.
Mantenimiento de la Integridad Ambiental
Crucialmente, el pasamuros logra esta transmisión manteniendo el sello y la estanqueidad del sistema. Evita que el aire ambiente entre y que los gases del proceso escapen, independientemente de si el horno está bajo vacío o presurizado.
Logro de la Producción Continua
Garantía de Crecimiento Consistente
La colaboración entre estos dos componentes es vital para el crecimiento continuo y consistente de nanotubos de carbono. El motor paso a paso garantiza que el cable se mueva suavemente, evitando movimientos bruscos que podrían interrumpir los patrones de crecimiento.
Protección de la Zona de Reacción
Simultáneamente, el pasamuros asegura que la zona de reacción a alta temperatura permanezca sin contaminar. Esta estabilidad es esencial, ya que las fluctuaciones en la presión o la atmósfera pueden arruinar la calidad de los CNT que se producen.
Consideraciones Operativas y Compensaciones
Dependencia Mecánica
Si bien este sistema ofrece alta precisión, crea un punto de dependencia mecánica. Cualquier fluctuación en la fuente de alimentación o precisión del motor paso a paso se traducirá inmediatamente en la velocidad del cable, alterando directamente el grosor o la densidad del crecimiento del nanotubo.
Mantenimiento del Sello vs. Transmisión de Par
El pasamuros debe equilibrar la estanqueidad del sello con la fricción aplicada al eje giratorio. Un sello demasiado apretado asegura la estanqueidad pero puede requerir un mayor par del motor, lo que podría provocar desgaste mecánico o generación de calor en la interfaz.
Tomando la Decisión Correcta para su Objetivo
Para optimizar su línea de producción R2R de CNT, considere cómo estos componentes se alinean con sus objetivos de fabricación específicos:
- Si su enfoque principal es la uniformidad del crecimiento: Priorice un motor paso a paso de alta resolución para garantizar que la velocidad del cable permanezca matemáticamente constante durante todo el proceso.
- Si su enfoque principal es la pureza de la cámara: Priorice un pasamuros de vacío de alta calidad que ofrezca tasas de fuga mínimas, asegurando que el entorno de reacción permanezca estrictamente aislado.
Al sincronizar el control externo preciso con un aislamiento interno robusto, establece la estabilidad de referencia requerida para la producción de nanotubos de alto rendimiento.
Tabla Resumen:
| Componente | Función Principal | Impacto en la Producción de CNT |
|---|---|---|
| Motor Paso a Paso | Control de velocidad de rotación de alta precisión | Asegura una velocidad constante del sustrato para un crecimiento uniforme |
| Pasamuros de Vacío | Transmisión de par mecánico | Mantiene el sello de vacío/presión mientras introduce potencia en la cámara |
| Sustrato de Cable | Portador de material (Acero Inoxidable) | Proporciona la superficie para la deposición continua de nanotubos |
| Zona de Reacción | Entorno químico a alta temperatura | El espacio controlado donde ocurre el crecimiento de CNT de gas a sólido |
Mejore su Producción R2R con la Precisión KINTEK
La consistencia es la columna vertebral de la fabricación de nanotubos de carbono de alto rendimiento. En KINTEK, nos especializamos en la ingeniería y el suministro de sistemas térmicos avanzados, incluidos hornos de CVD, vacío y alta temperatura que se integran perfectamente con componentes de control de precisión como motores paso a paso y pasamuros.
Ya sea que esté escalando una línea de producción Roll-to-Roll o desarrollando una configuración personalizada de I+D, nuestro equipo de fabricación experto ofrece soluciones totalmente personalizables adaptadas a sus requisitos atmosféricos y de par únicos.
¿Listo para optimizar su entorno de reacción? Contáctenos hoy para descubrir cómo la experiencia líder en la industria de KINTEK puede garantizar la estabilidad y pureza que sus materiales exigen.

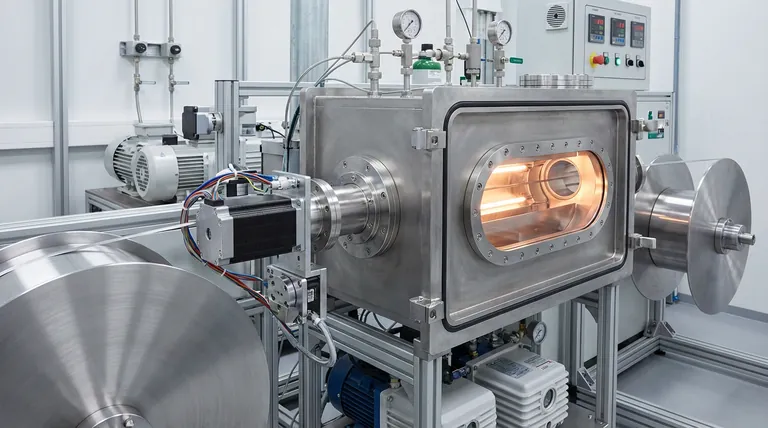

Guía Visual
Referencias
- Jean‐Luc Meunier, Jason R. Tavares. Continuous Reactive-Roll-to-Roll Growth of Carbon Nanotubes for Fog Water Harvesting Applications. DOI: 10.3390/c10010009
Este artículo también se basa en información técnica de Kintek Furnace Base de Conocimientos .
