Una bomba de vacío de agua circulante se conoce más comúnmente como bomba de vacío de anillo hídrico. Es un dispositivo multiusos que utiliza agua circulante como fluido de trabajo para generar presión negativa, lo que la convierte en un equipo fundamental en muchos entornos de laboratorio e industriales a pequeña escala.
En esencia, una bomba de anillo hídrico no solo crea un vacío; utiliza la física simple y fiable del fluido en movimiento para permitir procesos científicos críticos. Su valor reside en su doble función de proporcionar vacío y una fuente de agua refrigerante circulante.
Cómo una bomba de anillo hídrico crea un vacío
El diseño de una bomba de vacío de agua circulante es elegante en su simplicidad. Se basa en un principio de dinámica de fluidos en lugar de una compresión mecánica compleja como otros tipos de bombas.
El papel del agua como fluido de trabajo
La bomba utiliza agua, generalmente almacenada en un depósito integrado, como su "fluido de trabajo". Esta agua circula continuamente a través del sistema, razón por la cual a menudo se le llama bomba de "agua circulante".
El principio de eyección a chorro
El núcleo de la generación de vacío reside en el mecanismo de chorro. La bomba fuerza el agua circulante a través de una boquilla, o chorro, a alta velocidad. A medida que este chorro de agua a alta velocidad pasa por una abertura (el puerto de succión), crea una zona de baja presión según el efecto Venturi.
Esta zona de baja presión extrae aire y otros gases del equipo conectado (como un matraz o filtro), creando efectivamente un vacío. Las moléculas de gas atrapadas son luego arrastradas por el flujo de agua.
Un sistema de refrigeración integrado
Un beneficio secundario significativo es que el agua circulante también puede utilizarse como refrigerante. La bomba a menudo tiene puertos separados para suministrar esta agua circulante a una unidad de reacción externa, como un condensador, lo que la convierte en una herramienta altamente eficiente y de doble propósito.
Aplicaciones y usos comunes
El vacío moderado pero estable proporcionado por una bomba de anillo hídrico es ideal para una amplia gama de tareas comunes de laboratorio e industriales ligeras.
Procesos químicos y biológicos
Esta bomba es un caballo de batalla para proporcionar las condiciones de vacío necesarias para procesos que requieren presión reducida.
Las aplicaciones típicas incluyen:
- Evaporación y destilación
- Cristalización y secado
- Sublimación (transición de un sólido directamente a gas)
- Filtración al vacío y desgasificación
Soporte para investigación y producción a pequeña escala
Encontrará estas bombas ampliamente utilizadas en universidades, institutos de investigación y instalaciones de producción a pequeña escala en diversos campos, incluida la farmacéutica, la bioquímica, el procesamiento de alimentos y la ingeniería agrícola.
Comprender las compensaciones
Aunque es increíblemente útil, es importante comprender las limitaciones operativas de una bomba de vacío de anillo hídrico para utilizarla eficazmente.
La profundidad del vacío es moderada
El vacío final que puede lograr una bomba de anillo hídrico está limitado por la presión de vapor del agua que se utiliza. A medida que la presión en el sistema disminuye, el agua misma comenzará a evaporarse, lo que impedirá la formación de un vacío más profundo. Un vacío final de -0.098 MPa es típico, lo cual es excelente para la mayoría de las aplicaciones de laboratorio, pero insuficiente para necesidades de ultra alto vacío.
El rendimiento depende de la temperatura del agua
La eficiencia del vacío está directamente relacionada con la temperatura del agua. El agua más fría tiene una presión de vapor más baja, lo que permite que la bomba logre un vacío más profundo y estable. A medida que la bomba funciona, el agua se calentará gradualmente, lo que puede reducir ligeramente el rendimiento en funcionamientos prolongados.
Potencial de contaminación
Dado que el vacío se genera por el contacto directo entre el gas del proceso y el agua, existe la posibilidad de que los vapores de su experimento se disuelvan en el agua circulante. Esto significa que el agua puede necesitar cambiarse periódicamente para mantener el rendimiento y evitar la contaminación cruzada.
Cómo aplicarlo a su proyecto
Antes de utilizar una bomba de vacío de anillo hídrico, confirme que sus capacidades se alinean con sus requisitos específicos.
- Si su enfoque principal es la filtración rutinaria de laboratorio, la destilación o la evaporación: Una bomba de vacío de agua circulante es una solución robusta, fiable y rentable perfectamente adecuada para estas tareas.
- Si su enfoque principal es lograr un ultra alto vacío para ciencia de superficies sensible o espectrometría de masas: Esta no es la herramienta adecuada; necesitará un sistema más avanzado como una bomba turbomolecular o iónica.
- Si su enfoque principal es un proceso sensible al vapor de agua: Tenga en cuenta que esta bomba introduce una pequeña cantidad de vapor de agua y puede no ser adecuada sin una trampa fría adicional.
Al comprender sus principios sencillos y sus limitaciones inherentes, puede aprovechar eficazmente esta versátil bomba para innumerables aplicaciones científicas.

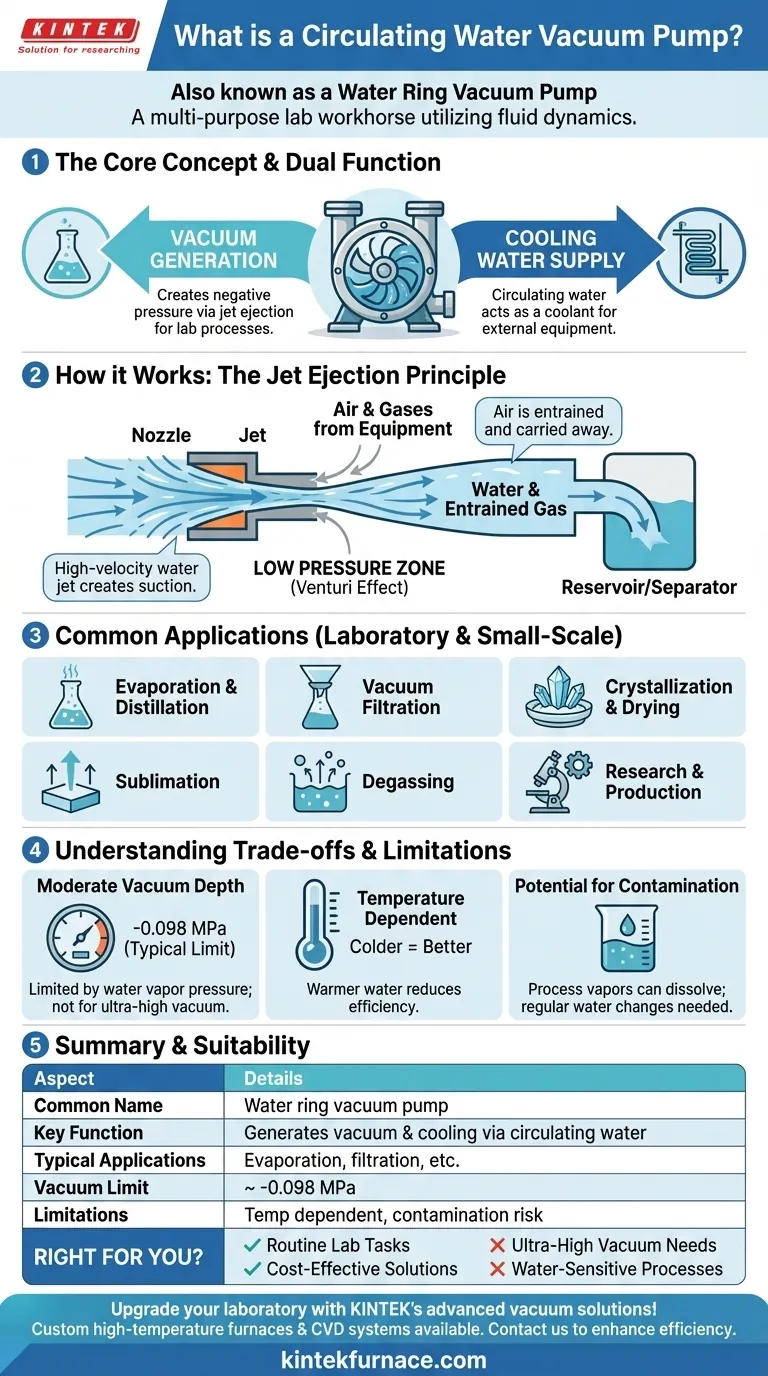

Tabla de resumen:
| Aspecto | Detalles |
|---|---|
| Nombre común | Bomba de vacío de anillo hídrico |
| Función clave | Genera vacío utilizando agua circulante y eyección a chorro |
| Aplicaciones típicas | Evaporación, destilación, filtración, cristalización |
| Límite de vacío | Hasta -0.098 MPa (vacío moderado) |
| Limitaciones | Dependiente de la temperatura del agua, potencial de contaminación |
