En esencia, una bomba de vacío de agua circulante funciona mediante el uso de un impulsor excéntrico que gira rápidamente para crear un anillo de agua. Este anillo de agua giratorio actúa como una serie de pistones líquidos. El espacio entre las palas del impulsor y el anillo de agua primero se expande para succionar gas y luego se comprime para expulsar ese gas, generando un vacío continuo.
La clave es que la bomba no utiliza el flujo de agua para "aspirar" el aire. En cambio, utiliza la masa física de un anillo de agua giratorio como un sello dinámico y pistón, creando vacío mediante un ciclo repetitivo de expansión y compresión del volumen.
El Principio Central: El "Pistón Líquido"
Para comprender cómo funciona esta bomba, debe visualizar la relación entre el impulsor y el agua dentro de la carcasa de la bomba. Todo el proceso es una acción mecánica inteligente.
El Impulsor Excéntrico
La base del funcionamiento de la bomba es su impulsor montado excéntricamente. Esto significa que el rotor con sus palas se coloca deliberadamente descentrado dentro de la carcasa cilíndrica de la bomba. Este desplazamiento es fundamental.
Formación del Anillo de Agua
Cuando se enciende la bomba, el impulsor gira a alta velocidad. Recoge el agua del depósito y, debido a la fuerza centrífuga, la proyecta contra la pared exterior de la carcasa de la bomba. Esto forma un anillo de agua estable y uniforme que co-rota con el impulsor.
La Carrera de Succión (Expansión)
Debido a que el impulsor está descentrado, a medida que sus palas giran, el espacio entre el cubo del impulsor y la superficie interior del anillo de agua cambia constantemente. En un lado de la rotación, las palas se alejan del anillo de agua, lo que provoca que el volumen de este espacio aumente. Esta expansión crea una caída de presión, atrayendo gas del sistema a través del puerto de succión.
La Carrera de Escape (Compresión)
A medida que las mismas palas continúan girando hacia el otro lado, el diseño descentrado las obliga a acercarse al anillo de agua. Esto disminuye el volumen del espacio, comprimiendo el gas que acaba de ser succionado. Luego, este gas comprimido es forzado a salir a través del puerto de escape.
Acción Continua y Cíclica
Este proceso de succión y compresión ocurre continuamente con cada pala por cada rotación del impulsor. Este ciclo continuo crea un vacío constante y fiable.
Comprender las Compensaciones
Aunque es eficaz, el diseño de esta bomba tiene ventajas y limitaciones específicas que debe considerar. Es un pilar para ciertas tareas, pero inadecuado para otras.
Limitación: Nivel de Vacío Definitivo
El vacío más profundo que puede alcanzar una bomba circuladora de agua está limitado por la presión de vapor del propio agua. A medida que la presión disminuye, el agua comenzará a hervir (incluso a temperatura ambiente), y la bomba simplemente estará bombeando vapor de agua. Esto generalmente limita su vacío final a alrededor de -0.098 MPa (o 2 kPa de presión absoluta), lo que se considera un vacío moderado o rugoso.
Ventaja: Conservación del Agua
El sistema utiliza una cantidad fija de agua en un depósito que se recircula constantemente. Esta es una gran ventaja para los laboratorios que tienen suministros de agua limitados o baja presión de agua, ya que no depende de una conexión constante de agua del grifo.
Ventaja: Robustez y Versatilidad
El diseño no tiene piezas metálicas deslizantes con tolerancias ajustadas, lo que lo hace mecánicamente simple y muy robusto. Puede manejar algunos vapores químicos que podrían dañar bombas más sensibles a base de aceite. El agua circulante también sirve para enfriar la bomba y cualquier dispositivo de reacción adjunto.
Tomar la Decisión Correcta para su Aplicación
Utilice estos puntos para determinar si una bomba de vacío de agua circulante satisface las necesidades de su proyecto.
- Si su enfoque principal es el vacío general de laboratorio para tareas como filtración, destilación o evaporación rotatoria: Esta bomba es una opción excelente, rentable y fiable.
- Si su enfoque principal es lograr un vacío alto o ultra-alto para ciencia de superficies sensible o espectrometría de masas: Esta bomba no es adecuada; su vacío está físicamente limitado por las propiedades del agua.
- Si su enfoque principal es la conservación del agua y la simplicidad operativa: El diseño autocontenido y de recirculación lo convierte en una herramienta ideal y de bajo mantenimiento.
Comprender el principio del "pistón líquido" de esta bomba le permite seleccionarla y utilizarla de manera efectiva para las aplicaciones correctas.
Tabla Resumen:
| Característica | Descripción |
|---|---|
| Principio Central | Utiliza un impulsor excéntrico para formar un anillo de agua giratorio que actúa como pistón líquido |
| Carrera de Succión | El volumen se expande para atraer gas, creando vacío |
| Carrera de Escape | El volumen se comprime para expulsar gas |
| Nivel de Vacío | Vacío moderado, limitado por la presión de vapor del agua (alrededor de -0.098 MPa) |
| Uso de Agua | Recircula el agua, conservando recursos |
| Aplicaciones | Filtración, destilación, evaporación rotatoria en laboratorios |
| Ventajas | Robusto, maneja vapores químicos, auto-enfriamiento, bajo mantenimiento |
| Limitaciones | No apto para aplicaciones de vacío alto o ultra-alto |
¡Mejore las capacidades de vacío de su laboratorio con las soluciones avanzadas de KINTEK! Aprovechando una I+D excepcional y la fabricación interna, proporcionamos a diversos laboratorios sistemas de hornos de alta temperatura fiables como Hornos de Mufla, Tubo, Rotatorios, de Vacío y con Atmósfera, y Sistemas CVD/PECVD. Nuestra gran capacidad de personalización garantiza una alineación precisa con sus necesidades experimentales únicas. ¡Contáctenos hoy para discutir cómo nuestros productos pueden mejorar su eficiencia y rendimiento!

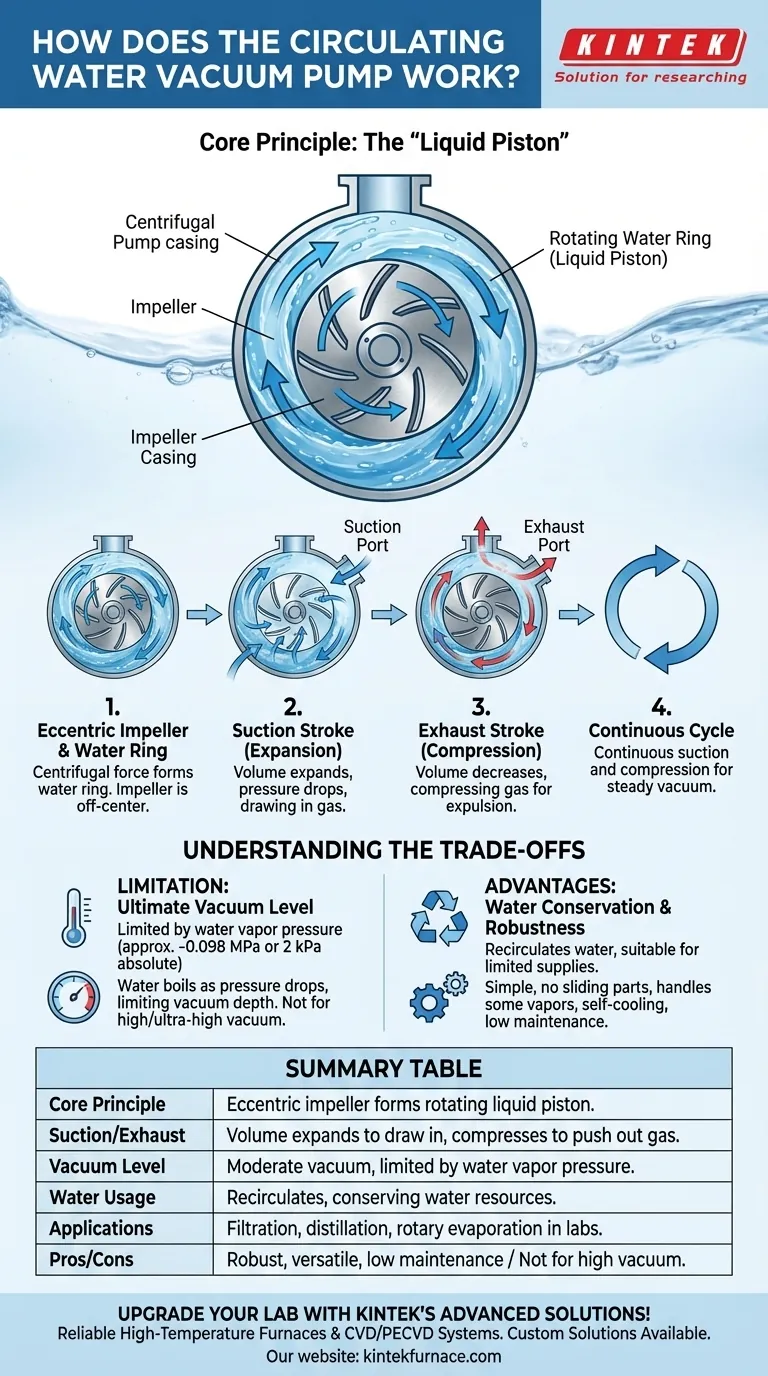

Guía Visual
