Como regla general, la temperatura ambiente máxima recomendada para una bomba de vacío de circulación de agua (también conocida como bomba de vacío de anillo líquido) es de 40 °C (104 °F). Operar en un ambiente más cálido que este degradará significativamente el rendimiento de la bomba y puede provocar fallas prematuras.
El límite de 40 °C no solo se trata de proteger el motor; es fundamentalmente sobre la física de la creación de vacío. El rendimiento de la bomba está directamente relacionado con la temperatura de su agua de sellado, que está fuertemente influenciada por la temperatura del aire circundante.
La relación entre el aire ambiente y la creación de vacío
Para comprender la limitación de temperatura, primero debe comprender cómo funciona una bomba de anillo líquido. Su funcionamiento es un proceso mecánico simple y robusto que depende en gran medida de la temperatura.
El principio fundamental: un anillo de agua
Una bomba de vacío de anillo líquido utiliza un impulsor giratorio, montado excéntricamente dentro de una carcasa cilíndrica. A medida que gira, la fuerza centrífuga arroja un líquido sellador (generalmente agua) contra la pared exterior de la carcasa, formando un "anillo líquido" estable y concéntrico.
Debido a que el impulsor está descentrado, el espacio entre el cubo del impulsor y el anillo líquido cambia continuamente. Esto crea "cámaras" en expansión que aspiran gas y cámaras en contracción que lo comprimen y descargan, creando el vacío.
Cómo la temperatura socava el proceso
El vacío se crea en el espacio vacío entre el impulsor y el agua. Sin embargo, este espacio nunca está verdaderamente vacío: está lleno del vapor del propio líquido sellador.
La temperatura del agua determina su presión de vapor. A medida que el agua se calienta, se evapora más fácilmente y su presión de vapor aumenta exponencialmente. Este vapor de agua actúa como un gas que llena el mismo espacio que usted está tratando de evacuar, luchando directamente contra el vacío que desea crear.
El impacto de la alta temperatura ambiente
Una alta temperatura ambiente paraliza una bomba de anillo líquido de dos maneras principales: calentando el agua de sellado y sobrecalentando los componentes mecánicos de la bomba.
Aumenta la temperatura del agua de sellado
La bomba genera calor durante la compresión, y todo el cuerpo de la bomba disipa este calor en el aire circundante. Si el aire ambiente ya está caliente (cercano a los 40 °C), no puede enfriar la bomba de manera efectiva.
Esto hace que la temperatura del agua de sellado aumente constantemente durante el funcionamiento. A medida que la temperatura del agua sube, su presión de vapor se dispara, lo que lleva a una cascada de problemas de rendimiento.
Reduce la profundidad del vacío
La presión final que una bomba puede alcanzar está limitada por la presión de vapor de su líquido sellador. Si el agua de sellado se calienta a 30 °C (86 °F), su presión de vapor es de aproximadamente 32 mbar. La bomba simplemente no puede producir un vacío más profundo que ese, sin importar cuánto tiempo funcione.
Disminuye la capacidad de bombeo
Una mayor presión de vapor no solo limita el nivel de vacío final, sino que también reduce la capacidad efectiva de la bomba. La bomba desperdicia una parte de su desplazamiento volumétrico simplemente moviendo su propio vapor de agua, dejando menos capacidad disponible para mover el gas de su proceso.
Comprensión de las compensaciones y los riesgos
Exceder la temperatura ambiente recomendada no es una pauta suave; tiene consecuencias directas y medibles.
Riesgo 1: Reducción severa del rendimiento
La curva de rendimiento de una bomba generalmente se clasifica con agua de sellado a 15 °C (60 °F). Por cada grado que aumenta la temperatura del agua, puede esperar una caída notable en el rendimiento. Operar en un ambiente de 40 °C puede reducir fácilmente la capacidad de una bomba en un 30-50% o más, especialmente en niveles de vacío más profundos.
Riesgo 2: Daño por cavitación
La cavitación ocurre cuando la presión dentro de la bomba cae por debajo de la presión de vapor del agua, lo que hace que el agua hierva espontáneamente. Esto crea burbujas de vapor que colapsan violentamente cuando se mueven a una zona de mayor presión.
Este colapso es lo suficientemente potente como para erosionar el impulsor y la carcasa de la bomba, lo que provoca ruido, vibración y, finalmente, una falla catastrófica. Una temperatura del agua más alta hace que la cavitación sea mucho más probable.
Riesgo 3: Sobrecalentamiento y falla del motor
El motor eléctrico de la bomba también depende del aire ambiente para enfriarse. En un ambiente de alta temperatura, es posible que el motor no pueda disipar su propio calor, lo que lleva a la ruptura del aislamiento del devanado y a una avería completa del motor.
Cómo aplicar esto a su sistema
Su estrategia para gestionar la temperatura depende completamente de sus requisitos de rendimiento y del entorno operativo.
- Si su enfoque principal es la fiabilidad y el rendimiento constante: Asegúrese de que su bomba esté en un área bien ventilada con temperaturas ambiente consistentemente por debajo de 35 °C (95 °F) para proporcionar un margen de seguridad.
- Si debe operar en un ambiente cercano o superior a 40 °C (104 °F): Debe gestionar activamente la temperatura del agua de sellado. No confíe en la recirculación; en su lugar, suministre un flujo constante de agua fresca y fría o use un enfriador para mantener la temperatura del agua de sellado en su nivel especificado (a menudo 15 °C / 60 °F).
- Si tiene problemas con el rendimiento deficiente del vacío: Antes de inspeccionar la bomba en busca de fallas mecánicas, mida su temperatura ambiente y, lo que es más importante, la temperatura del agua de sellado. Una temperatura inesperadamente alta es la causa más común de una bomba de vacío "débil".
En última instancia, controlar la temperatura es el factor más importante para garantizar que su bomba de vacío de anillo líquido funcione según sus especificaciones.

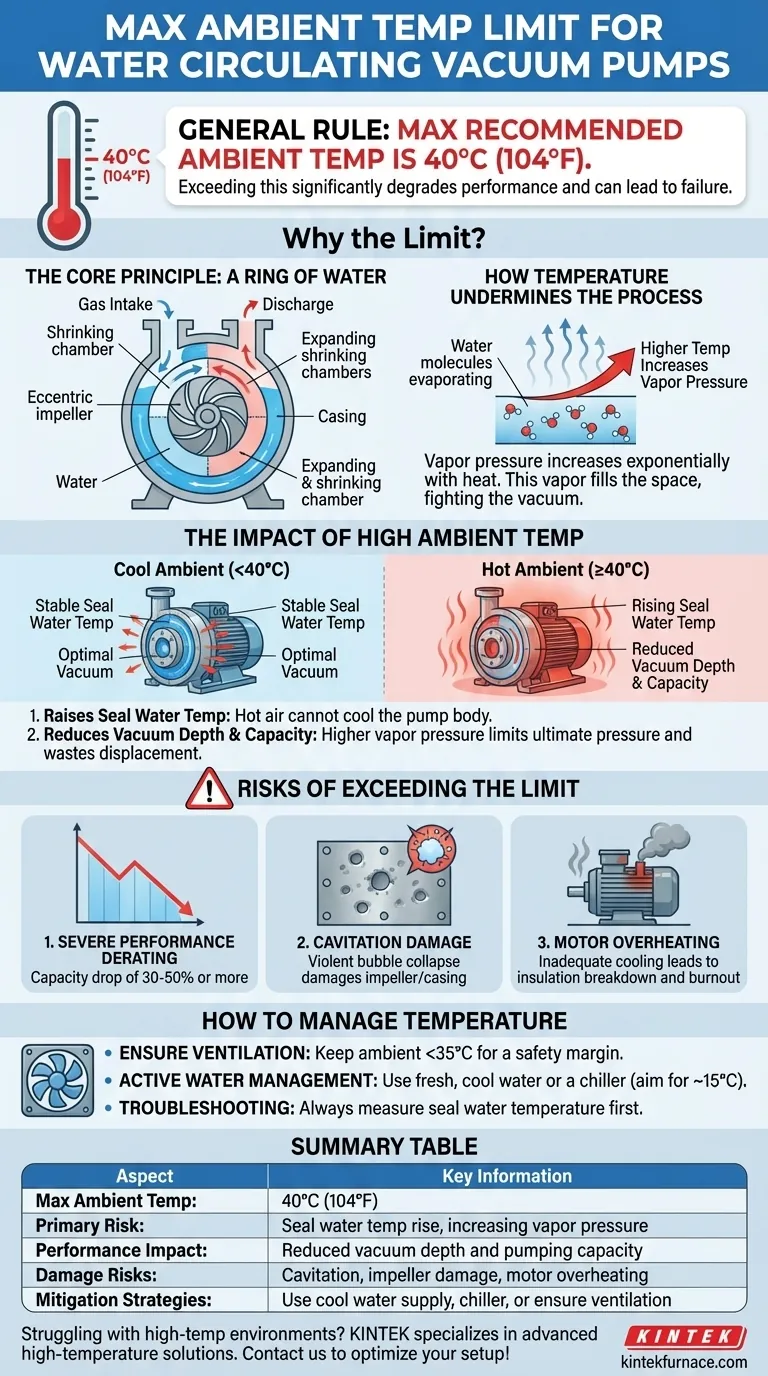

Tabla resumen:
| Aspecto | Información clave |
|---|---|
| Temperatura ambiente máxima | 40 °C (104 °F) |
| Riesgo principal | Aumento de la temperatura del agua de sellado, aumento de la presión de vapor |
| Impacto en el rendimiento | Profundidad de vacío reducida y capacidad de bombeo |
| Riesgos de daños | Cavitación, daños en el impulsor, sobrecalentamiento del motor |
| Estrategias de mitigación | Utilizar suministro de agua fría, enfriador o asegurar ventilación |
