¿Qué es el depósito químico en fase vapor mejorado por plasma de alta densidad (HDPECVD)?El futuro de la deposición de películas finas

La deposición química en fase vapor mejorada con plasma de alta densidad (HDPECVD) es una técnica avanzada de deposición de películas finas que combina dos fuentes de plasma para lograr una mayor densidad y eficiencia que la PECVD estándar.Permite un control preciso de las propiedades de la película, como la composición, la tensión y la conductividad, por lo que resulta ideal para la fabricación de semiconductores, células solares y revestimientos ópticos.Al aprovechar las fuentes de energía duales, el HDPECVD ofrece velocidades de deposición más rápidas y una calidad de película superior a temperaturas más bajas en comparación con los métodos CVD convencionales.

Explicación de los puntos clave:

1. Mecanismo de doble fuente de plasma

   • HDPECVD integra de forma única:
     • Plasma acoplado capacitivamente (CCP):En contacto directo con el sustrato, proporciona energía de polarización para el bombardeo iónico y la densificación de la película.
     • Plasma acoplado inductivamente (ICP):Actúa como fuente externa de plasma de alta densidad, mejorando la disociación del gas precursor.
   • Esta sinergia aumenta la densidad del plasma hasta 10 veces en comparación con el PECVD estándar, lo que permite reacciones más eficientes y un control más preciso de las propiedades de la película, como el índice de refracción y la tensión.

2. Ventajas sobre el CVD/PECVD convencional

   • Temperaturas de proceso más bajas (normalmente 200-400°C frente a 600-800°C para CVD), críticas para sustratos sensibles a la temperatura.
   • Mayores velocidades de deposición debido a la mejora de la energía del plasma y la descomposición del precursor.
   • Mejora de la calidad de la película:Reducción de los agujeros de alfiler y del contenido de hidrógeno, lo que da lugar a películas más densas con velocidades de grabado más lentas.
   • Versatilidad:Puede depositar materiales como silicio amorfo, nitruro de silicio y dióxido de silicio para aplicaciones que van desde revestimientos antirreflectantes hasta capas de pasivación de semiconductores.

3. Controles críticos del proceso

   • Potencia de plasma:Una mayor potencia aumenta la energía de reacción, pero debe equilibrarse con la tensión de la película.
   • Caudal de gas:Ajusta la concentración de reactivo; un caudal excesivo puede reducir la uniformidad de la película.
   • Temperatura:Las películas depositadas a 350-400°C presentan una densidad óptima y una menor incorporación de hidrógeno.
   • Presión:Las presiones más bajas (por ejemplo, de 1 a 10 Torr) suelen mejorar la cobertura de los pasos en características de alta relación de aspecto.

4. Aplicaciones industriales

   • Semiconductores:Se utiliza para capas dieléctricas intercaladas y capas de barrera en la fabricación de circuitos integrados.
   • Células solares:Se depositan capas antirreflectantes de nitruro de silicio para aumentar la eficiencia fotovoltaica.
   • Óptica:Crea revestimientos resistentes al desgaste o conductores para tecnologías aeroespaciales y de visualización.

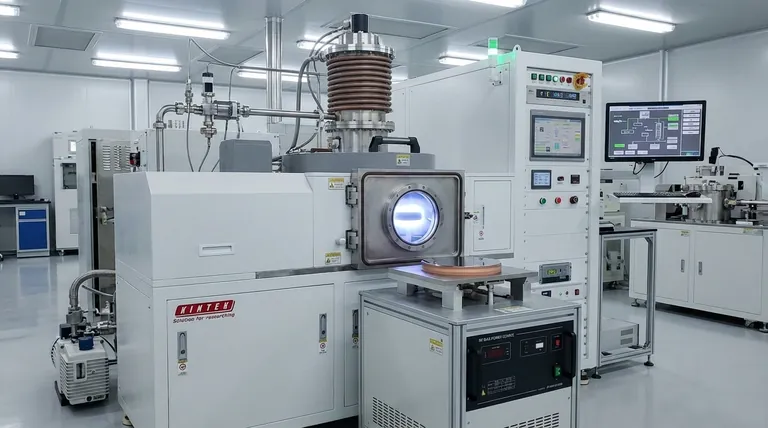

   • La máquina de deposición química en fase vapor Los sistemas HDPECVD ofrecen configuraciones modulares para diversos materiales.

5. Contrapartidas y limitaciones

   • Complejidad del equipo:Las fuentes de plasma duales requieren un ajuste preciso para evitar la formación de arcos o la falta de uniformidad.
   • Coste:La inversión inicial es superior a la del PECVD estándar, pero se justifica por el aumento del rendimiento y la calidad.
   • Limitaciones del material:Algunos precursores pueden no disociarse completamente en plasmas de alta densidad, lo que requiere una optimización de la química del gas.

Mediante la integración de estos principios, el HDPECVD responde a la demanda de fabricación moderna de tecnologías de deposición de capas finas más rápidas, frías y controlables, que den forma silenciosamente a todo, desde las pantallas de los teléfonos inteligentes hasta los paneles solares de los satélites.¿Se ha planteado cómo podría evolucionar este método para satisfacer los nodos semiconductores de próxima generación o la electrónica flexible?
