Para optimizar un proceso PECVD, debe ajustar sistemáticamente cuatro parámetros clave: la potencia del plasma, las tasas y composición del flujo de gas, la presión de la cámara y el tiempo de deposición. Estas variables controlan directamente las especies reactivas del plasma, la tasa de crecimiento de la película, el espesor final de la película y su composición química. La optimización efectiva consiste en equilibrar estas entradas para lograr las propiedades de película deseadas.
El núcleo de la optimización PECVD no consiste en encontrar una configuración "perfecta", sino en comprender la relación de causa y efecto entre cada parámetro del proceso y las características resultantes de la película. El control verdadero proviene de saber qué "perilla" girar para influir en un resultado específico.
La base: cómo PECVD crea una película
Para optimizar el proceso, primero debe comprender sus pasos fundamentales. Cada parámetro que usted controla influye directamente en una o más de estas etapas.
1. Introducción y composición del gas
El proceso comienza introduciendo gases reactivos (precursores) en la cámara de vacío. La relación de estos gases es el principal determinante de la composición química, o estequiometría, de la película final.
Por ejemplo, al depositar nitruro de silicio ($\text{SiN}_x$), la relación de silano ($\text{SiH}_4$) con una fuente de nitrógeno como el amoníaco ($\text{NH}_3$) u óxido nitroso ($\text{N}_2\text{O}$) controla directamente la proporción de silicio a nitrógeno en la película depositada.
2. Generación de plasma
Se aplica un campo eléctrico de alta frecuencia al gas, ionizándolo y creando un plasma. El plasma es una mezcla altamente reactiva de iones, electrones y especies de radicales neutros.
La potencia del plasma es la variable clave aquí. Aumentar la potencia incrementa la densidad del plasma, lo que crea una mayor concentración de especies reactivas. Esto generalmente conduce a una tasa de deposición más rápida.
3. Reacciones superficiales y deposición
Las especies reactivas del plasma se difunden a la superficie del sustrato. Allí, se adsorben, reaccionan y se unen para formar una película delgada sólida.
La temperatura del sustrato (aunque no es parte directa de la generación del plasma) es fundamental en esta etapa. Las temperaturas más altas proporcionan más energía para las reacciones superficiales y permiten que los átomos depositados se muevan (movilidad superficial), lo que a menudo da como resultado una película más densa y de mayor calidad con menor tensión interna.
4. Eliminación de subproductos
Los subproductos gaseosos de las reacciones superficiales deben ser bombeados continuamente fuera de la cámara. La presión de la cámara y las tasas de flujo de gas son fundamentales para esto.
Disminuir la presión aumenta el camino libre medio de las partículas y puede hacer que los iones sean más direccionales, mientras que la tasa de flujo total de gas influye en el tiempo de residencia de las especies reactivas en la cámara.
Parámetros clave de optimización y sus efectos
Piense en la optimización como una ecuación de variables múltiples. Cambiar un parámetro a menudo tiene efectos en cascada en los demás y en la película final.
Potencia y frecuencia del plasma
Este es su control principal para la tasa de deposición. Una mayor potencia crea un plasma más denso, generando más radicales e iones formadores de película. La frecuencia del campo eléctrico (por ejemplo, RF o microondas) también influye en las características del plasma y en la energía de los iones que bombardean el sustrato.
Flujo y composición del gas
Esto controla directamente la composición química de la película. Para crear un material específico como dióxido de silicio ($\text{SiO}_2$) o nitruro de silicio ($\text{SiN}_x$), debe suministrar los elementos constituyentes en una proporción precisa y estable.
Presión de la cámara
La presión influye en la uniformidad y densidad de la película. Las presiones más bajas conducen a menos colisiones en fase gaseosa, permitiendo que las especies reactivas viajen en líneas más rectas hacia el sustrato. Esto puede mejorar la conformabilidad (qué tan bien cubre la película los escalones) y la direccionalidad.
Tiempo de deposición
Esta es la variable más sencilla. Para un conjunto estable y dado de condiciones del proceso, el espesor de la película es directamente proporcional al tiempo de deposición. Una vez que su tasa se establece y es estable, utiliza el tiempo para alcanzar el espesor objetivo.
Comprender las compensaciones inevitables
Optimizar una propiedad a menudo se produce a expensas de otra. Reconocer estas compensaciones es la marca de un experto.
Tasa frente a calidad
Buscar una tasa de deposición muy alta al aumentar la potencia del plasma o el flujo de gas puede ser perjudicial. Puede provocar más defectos, una mayor incorporación de hidrógeno (que puede afectar las propiedades electrónicas) y una mayor tensión interna de la película.
Tensión frente a estequiometría
Lograr la proporción química perfecta (estequiometría) a veces puede resultar en una película con alta tensión interna. Esta tensión puede hacer que la película se agriete o se deslamine del sustrato. A menudo es necesario ajustar otros parámetros como la temperatura o el bombardeo iónico (a través de la potencia/presión) para mitigar esto.
Uniformidad frente a rendimiento
Las altas tasas de flujo de gas pueden aumentar el rendimiento, pero pueden conducir a una deposición no uniforme en un sustrato grande. El centro de la oblea puede experimentar una concentración de gas diferente a la del borde, lo que da como resultado variaciones en el espesor o la composición.
Tomar la decisión correcta para su objetivo
Su estrategia de optimización depende completamente de qué característica de la película es más importante para su aplicación.
- Si su enfoque principal es una alta tasa de deposición: Priorice el aumento de la potencia del plasma y la tasa de flujo total de sus gases reactivos.
- Si su enfoque principal es la calidad de la película y la baja tensión: Utilice una potencia de plasma moderada y una temperatura de sustrato relativamente alta para mejorar la movilidad superficial y promover una microestructura densa.
- Si su enfoque principal es la estequiometría precisa: Controle y estabilice meticulosamente la relación de flujo de sus gases precursores, utilizando herramientas de caracterización para verificar la composición de la película.
- Si su enfoque principal es el espesor uniforme en toda la oblea: Concéntrese en optimizar la geometría de la cámara, la presión y la dinámica del flujo de gas para garantizar una distribución uniforme de las especies reactivas.
En última instancia, la optimización PECVD es un proceso sistemático de equilibrio de estas variables interconectadas para lograr un resultado de ingeniería específico.
Tabla de resumen:
| Parámetro | Efecto principal en la película | Objetivo clave de optimización |
|---|---|---|
| Potencia del plasma | Tasa de deposición | Aumentar para velocidad, moderar para calidad |
| Flujo y composición del gas | Estequiometría química | Control preciso para la composición de película deseada |
| Presión de la cámara | Uniformidad y densidad | Ajustar para conformabilidad y direccionalidad |
| Tiempo de deposición | Espesor de la película | Establecer para el espesor objetivo a tasa estable |
| Temperatura del sustrato | Calidad y tensión de la película | Más alta para películas más densas y con menor tensión |
¿Tiene problemas con la optimización de PECVD para los procesos de película delgada de su laboratorio? KINTEK aprovecha una I+D excepcional y la fabricación interna para proporcionar soluciones avanzadas de hornos de alta temperatura, incluidos sistemas CVD/PECVD. Nuestra sólida capacidad de personalización profunda garantiza una alineación precisa con sus necesidades experimentales únicas, ayudándole a lograr propiedades de película y eficiencia óptimas. ¡Contáctenos hoy para discutir cómo nuestras soluciones personalizadas pueden mejorar sus resultados de investigación y producción!

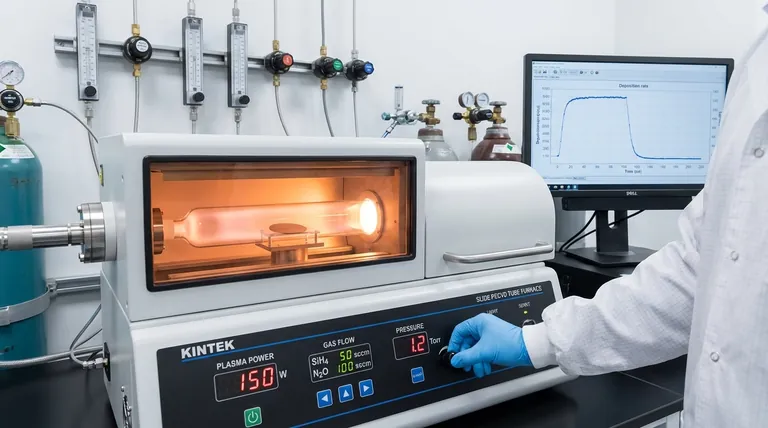

Guía Visual
