Un pirómetro infrarrojo permite una regulación precisa de la temperatura al actuar como el sensor crítico en un bucle de retroalimentación en tiempo real. Mide la temperatura de la superficie superior de una muestra a través de una ventana de cuarzo sin contacto físico, proporcionando los datos inmediatos necesarios para modular la fuente de potencia de microondas.
Al alimentar datos térmicos en tiempo real a un sistema de control PID, el pirómetro establece un proceso de "bucle cerrado". Esto asegura que el perfil de calentamiento se adhiera estrictamente a las predicciones termodinámicas, permitiendo la separación selectiva de metales con diferentes fases de reducción.
La Mecánica del Monitoreo en Tiempo Real
Recopilación de Datos Sin Contacto
El sistema utiliza un pirómetro infrarrojo para monitorear la temperatura de la superficie superior de la muestra metálica.
Dado que la medición se realiza a través de una ventana de cuarzo, el sensor nunca toca físicamente la muestra. Este enfoque sin contacto preserva la integridad del entorno de microondas mientras captura datos térmicos precisos.
Integración de Retroalimentación PID
La señal de temperatura recopilada por el pirómetro se transmite inmediatamente a un sistema de control PID (Proporcional-Integral-Derivativo).
Este controlador actúa como el "cerebro" de la operación. Compara constantemente la lectura de temperatura en tiempo real con el punto de ajuste deseado para calcular los ajustes necesarios.
Modulación Dinámica de Potencia
Basándose en las instrucciones del controlador PID, el sistema ajusta dinámicamente la potencia de salida de la fuente de microondas.
Si la temperatura se retrasa, la potencia aumenta; si se excede, la potencia se reduce. Esto crea un sistema de control en bucle cerrado sensible que estabiliza el proceso automáticamente.
Alineación con Objetivos Termodinámicos
Coincidencia con Modelos Predictivos
El objetivo principal de este bucle de control es garantizar que el perfil de calentamiento real se alinee con las predicciones termodinámicas.
Sin esta retroalimentación, el calentamiento por microondas puede ser errático. El pirómetro asegura que la temperatura siga una curva específica y precalculada, esencial para las reacciones químicas.
Reducción Específica de Fase
El control preciso permite a los operadores gestionar distintas etapas del proceso de recuperación.
Por ejemplo, el sistema puede mantener temperaturas específicas necesarias para la reducción de óxidos de manganeso, evitando o apuntando a las temperaturas necesarias para los óxidos de tantalio. Esta selectividad térmica es vital para la separación eficiente de metales.
Comprensión de las Compensaciones
Calentamiento Superficial vs. Volumétrico
El pirómetro monitorea específicamente la temperatura de la superficie superior.
Si bien es efectivo, esta lectura puede no representar siempre la temperatura en el interior del volumen de la muestra. Los operadores deben tener en cuenta los posibles gradientes térmicos entre la superficie y el núcleo.
Dependencia Óptica
El sistema depende de una línea de visión clara a través de la ventana de cuarzo.
Si la ventana se obstruye por vapores o partículas durante el proceso de recuperación de metales, la precisión del bucle de retroalimentación podría verse comprometida.
Tomando la Decisión Correcta para su Objetivo
Para maximizar la eficiencia de la recuperación de metales asistida por microondas, alinee sus configuraciones de control con sus objetivos metalúrgicos específicos.
- Si su enfoque principal es la Estabilidad del Proceso: Asegúrese de que los parámetros PID estén ajustados para reaccionar rápidamente a los datos del pirómetro para evitar la descontrol térmico.
- Si su enfoque principal es la Separación Selectiva: Utilice el control en bucle cerrado para fijarse en la ventana termodinámica precisa requerida para óxidos específicos, como la separación de manganeso de tantalio.
La gestión térmica precisa transforma el calentamiento por microondas de una aplicación general a una herramienta dirigida para la separación metalúrgica.
Tabla Resumen:
| Característica | Función en la Recuperación de Metales | Beneficio Clave |
|---|---|---|
| Detección Sin Contacto | Mide la temperatura superficial a través de una ventana de cuarzo | Evita la contaminación y mantiene la integridad de las microondas |
| Integración PID | Alimenta datos en tiempo real a un bucle de control | Proporciona modulación de potencia automatizada y sensible |
| Control en Bucle Cerrado | Ajusta dinámicamente la potencia de salida de las microondas | Estabiliza el calentamiento para que coincida con las predicciones termodinámicas |
| Selectividad Térmica | Mantiene puntos de ajuste de temperatura específicos | Permite la separación de diferentes óxidos metálicos (p. ej., Mn vs. Ta) |
Maximice su Precisión Metalúrgica con KINTEK
¿Listo para transformar su calentamiento por microondas en una herramienta dirigida para la recuperación de metales? Respaldado por I+D experta y fabricación de clase mundial, KINTEK ofrece soluciones de laboratorio de alto rendimiento —incluyendo sistemas Muffle, Tube, Rotary, Vacuum y CVD— todos completamente personalizables para satisfacer sus necesidades únicas de procesamiento térmico.
Nuestro equipo avanzado garantiza la regulación precisa de la temperatura requerida para la separación selectiva compleja y la estabilidad termodinámica. Contáctenos hoy mismo para consultar con nuestros expertos y descubra cómo KINTEK puede mejorar la eficiencia y el control de procesos de su laboratorio.

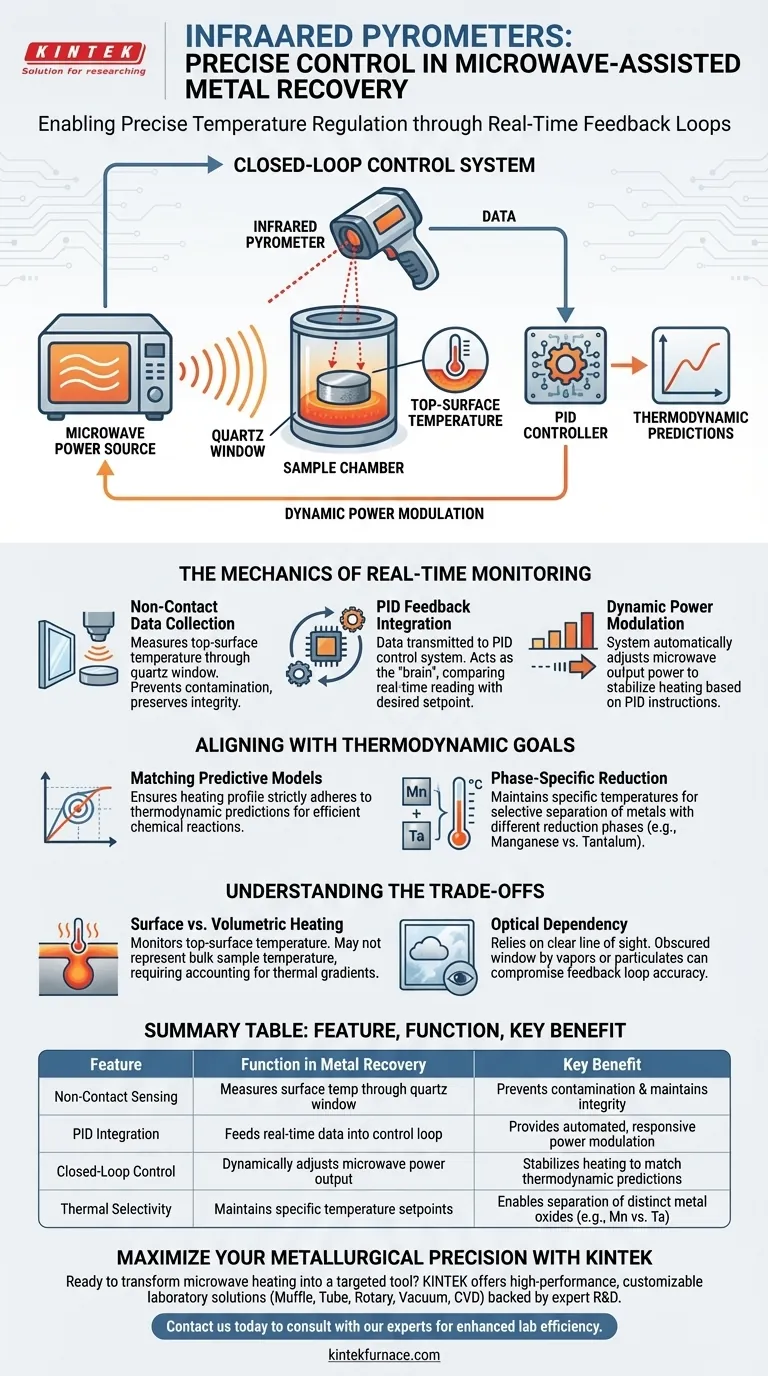

Guía Visual
Referencias
- Ansan Pokharel, Terence Musho. Microwave-assisted recycling of tantalum and manganese from end-of-life tantalum capacitors. DOI: 10.1038/s41598-025-96574-7
