Para construir un horno tubular de alta temperatura, los materiales primarios dependen de la temperatura objetivo y del entorno químico. Para el tubo de proceso en sí, la alúmina de alta pureza es el estándar para temperaturas de hasta 1700 °C, mientras que el cuarzo fundido es excelente para aplicaciones de hasta 1100 °C. El cuerpo del horno y el aislamiento se construyen mejor con alúmina de alta densidad o fibra cerámica debido a su baja conductividad térmica y resistencia a altas temperaturas.
Construir un horno es un desafío de diseño de sistemas. Los materiales óptimos no son una única elección, sino un conjunto coordinado de componentes: el tubo de proceso para contención, el aislamiento para la eficiencia y los elementos calefactores para generar calor, cada uno seleccionado para cumplir con las demandas específicas de temperatura y químicas de su aplicación.
El Componente Central: El Tubo de Proceso
El tubo de proceso es el corazón del horno, ya que contiene la muestra y la atmósfera del proceso. El material de este es la elección más crítica, ya que dicta directamente los límites operativos del horno.
Alúmina (Al₂O₃): El Caballo de Batalla de Alta Temperatura
La cerámica de alúmina de alta pureza es el material preferido para temperaturas superiores a 1100 °C, capaz de alcanzar hasta 1700 °C o incluso más, dependiendo de la pureza.
Ofrece una excelente inercia química e integridad estructural a temperaturas extremas. Sin embargo, es más susceptible al choque térmico que el cuarzo y puede agrietarse si se calienta o enfría demasiado rápido.
Cuarzo Fundido: El Estándar Versátil
Para temperaturas de hasta aproximadamente 1100 °C, el cuarzo fundido es una opción excepcional. Su principal ventaja es su excepcional resistencia al choque térmico, lo que permite velocidades de calentamiento y enfriamiento mucho más rápidas que la alúmina.
A diferencia de las cerámicas opacas, su transparencia también puede ser útil para la monitorización visual de un proceso. Tenga en cuenta que el Pyrex no es un sustituto adecuado, ya que se ablandará y deformará a estas temperaturas.
Tubos Metálicos Especializados: Para Entornos Corrosivos
En casos específicos donde el proceso involucra materiales que corroerían las cerámicas, se requieren tubos metálicos especializados.
Se pueden usar tubos hechos de molibdeno o tungsteno por sus altos puntos de fusión y resistencia a ciertos agentes corrosivos, pero deben operarse en vacío o atmósfera inerte para evitar su propia oxidación.
El Corazón del Horno: Elementos Calefactores
Los elementos calefactores convierten la energía eléctrica en energía térmica. La elección del material aquí define directamente la temperatura máxima alcanzable por el horno.
Alambre de Resistencia (ej. Kanthal FeCrAl)
Las aleaciones de hierro-cromo-aluminio como Kanthal son los elementos calefactores más comunes y rentables. Son fiables para hornos que operan hasta unos 1300 °C.
Barras de Carburo de Silicio (SiC)
Para temperaturas entre 1300 °C y 1600 °C, las barras de carburo de silicio son el estándar de la industria. Son robustas y ofrecen un paso significativo en capacidad de temperatura con respecto al alambre de resistencia.
Elementos de Disiliciuro de Molibdeno (MoSi₂)
A menudo denominados "barras de siliciuro de molibdeno", estos elementos en forma de U son la opción premium para las temperaturas más altas, operando de manera confiable hasta 1800 °C. Permiten un calentamiento rápido, pero son más caros y frágiles que otras opciones.
El Héroe Anónimo: Aislamiento
Un aislamiento eficaz es lo que hace que un horno sea eficiente y seguro. Su trabajo es mantener el calor dentro de la cavidad del horno, reduciendo el consumo de energía y manteniendo fría la carcasa exterior.
Fibra Cerámica y de Alúmina
Los hornos modernos utilizan casi exclusivamente placas rígidas de fibra cerámica o de alúmina de alta densidad. Este material ofrece una conductividad térmica extremadamente baja, bajo peso y excelente estabilidad a altas temperaturas.
Es fácil de cortar y moldear, lo que lo hace ideal para crear una estructura de aislamiento en capas altamente eficiente.
Comprendiendo las Compensaciones
Seleccionar materiales es un acto de equilibrio. Comprender los compromisos inherentes es clave para diseñar un horno que sea a la vez efectivo y económico.
Temperatura vs. Costo
La relación entre la temperatura máxima y el costo es exponencial. Un horno de 1200 °C que utiliza un tubo de cuarzo y alambre Kanthal es relativamente económico. Un horno de 1700 °C que requiere un tubo de alúmina de alta pureza y elementos MoSi₂ costará muchas veces más.
Resistencia al Choque Térmico
Este es un parámetro operativo crítico. El cuarzo puede soportar cambios rápidos de temperatura, mientras que la alúmina requiere rampas de calentamiento y enfriamiento lentas y controladas para evitar grietas. El tiempo operativo ahorrado al usar cuarzo puede ser un factor significativo.
Compatibilidad Química
El material del tubo de proceso debe ser inerte a su muestra y a cualquier gas de proceso a la temperatura de operación. Lo que es inerte a temperatura ambiente puede volverse altamente reactivo a 1500 °C. Siempre verifique la compatibilidad de sus materiales de proceso con el material de tubo seleccionado.
Tomando la Decisión Correcta para su Objetivo
Base su selección de materiales en el aspecto más exigente de la aplicación prevista.
- Si su enfoque principal es el uso de propósito general hasta 1100 °C: Elija un tubo de cuarzo fundido con elementos de alambre Kanthal y aislamiento estándar de fibra cerámica para el mejor equilibrio entre rendimiento, costo y flexibilidad operativa.
- Si su enfoque principal es el procesamiento a alta temperatura (hasta 1700 °C): Debe usar un tubo de alúmina de alta pureza, elementos calefactores de disiliciuro de molibdeno (MoSi₂) y aislamiento de fibra de alta alúmina.
- Si su enfoque principal es trabajar con materiales corrosivos específicos: Comience identificando un material de tubo compatible, como alúmina o un metal especializado como el molibdeno, y luego construya el resto del sistema del horno en torno a sus límites de temperatura.
Un enfoque sistemático para seleccionar cada componente es la base para construir un horno de alta temperatura seguro, fiable y eficaz.
Tabla Resumen:
| Componente | Materiales Recomendados | Características Clave | Temperatura Máxima |
|---|---|---|---|
| Tubo de Proceso | Alúmina, Cuarzo Fundido, Molibdeno/Tungsteno | Excelente inercia química, resistencia al choque térmico | Hasta 1700°C, 1100°C, Varía |
| Elementos Calefactores | Kanthal, Carburo de Silicio, Disiliciuro de Molibdeno | Rentable, robusto, capacidad de alta temperatura | Hasta 1300°C, 1600°C, 1800°C |
| Aislamiento | Fibra Cerámica/Alúmina | Baja conductividad térmica, estabilidad a alta temperatura | Varía según el tipo |
¿Necesita una solución de horno de alta temperatura personalizada? En KINTEK, aprovechamos una I+D excepcional y la fabricación interna para proporcionar hornos avanzados como los de Mufla, Tubulares, Rotatorios, de Vacío y Atmósfera, y Sistemas CVD/PECVD. Nuestras profundas capacidades de personalización garantizan una alineación precisa con sus necesidades experimentales únicas, mejorando la eficiencia y la fiabilidad. Contáctenos hoy para discutir cómo podemos apoyar los objetivos de su laboratorio.

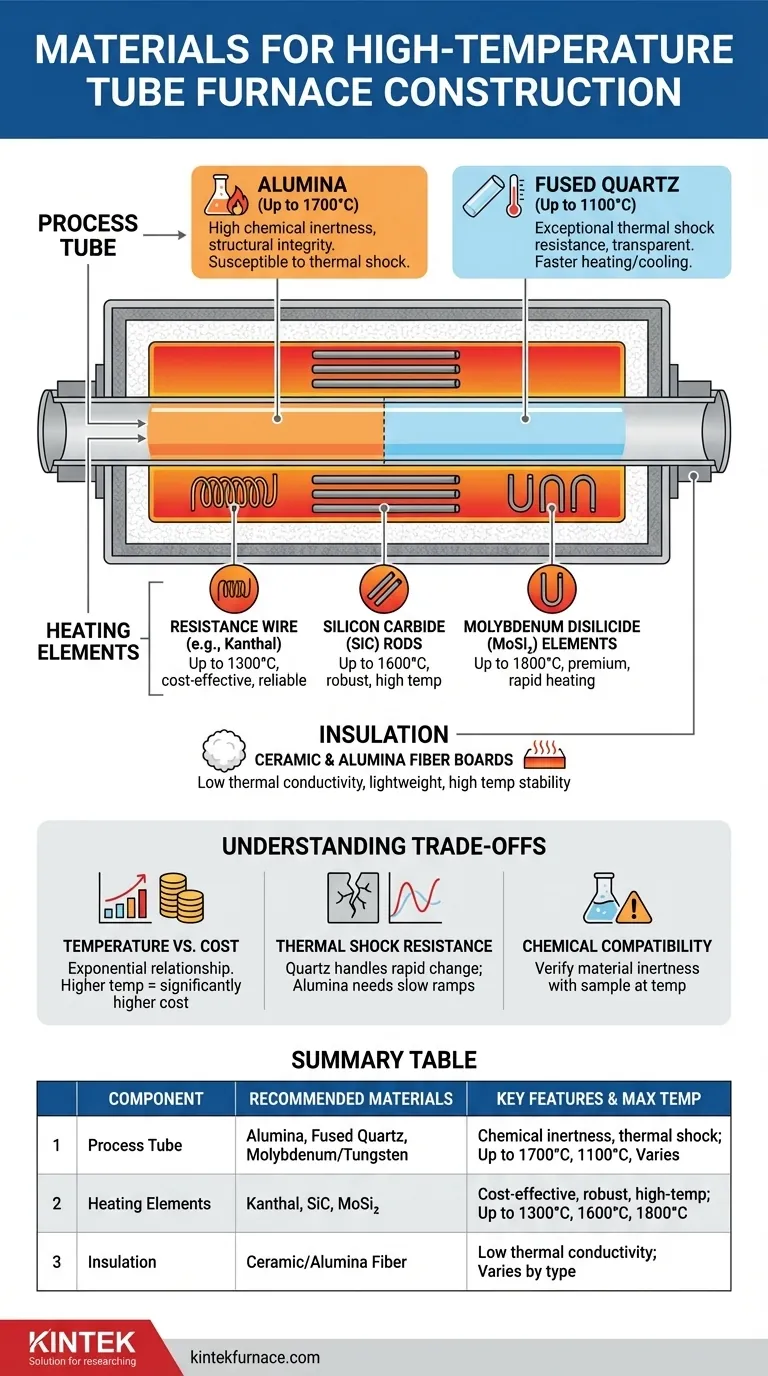

Guía Visual
