Los sensores de Red de Bragg de Fibra (FBG) son la opción obligatoria para entornos de calentamiento por inducción porque son completamente inmunes a las interferencias electromagnéticas (EMI). Mientras que los termopares tradicionales dependen de componentes metálicos que reaccionan a los campos magnéticos, los sensores FBG utilizan luz que viaja a través de fibras de vidrio no conductoras para proporcionar datos de temperatura precisos sin distorsión de la señal ni fallos físicos.
Conclusión Clave Los campos electromagnéticos alternos de alta intensidad hacen que los sensores metálicos generen su propio calor y corrientes eléctricas erróneas. Los sensores FBG eliminan este modo de fallo al utilizar un mecanismo de detección óptica, lo que permite un monitoreo seguro y preciso directamente dentro de la zona de inducción.
El Problema con los Termopares Tradicionales
La Física de la Interferencia
El calentamiento por inducción opera generando campos electromagnéticos alternos de alta intensidad. Los termopares tradicionales están construidos con alambres metálicos diseñados para generar un pequeño voltaje basado en la temperatura.
Corrientes Inducidas
Debido a que son metálicos, los termopares actúan esencialmente como antenas dentro de la bobina de inducción. El campo magnético alterno crea corrientes inducidas directamente dentro de los cables del termopar.
Corrupción de Datos y Daños
Estas corrientes inducidas distorsionan la señal de voltaje, lo que lleva a lecturas de temperatura extremadamente imprecisas. En escenarios graves, la corriente inducida puede hacer que el propio sensor se sobrecaliente o se cortocircuite, lo que resulta en daños permanentes al sensor.
La Ventaja Óptica de los Sensores FBG
Inmunidad a la EMI
Los sensores FBG operan con un mecanismo de detección óptica, midiendo los cambios en la longitud de onda de la luz reflejada en lugar de los cambios en el voltaje. La luz no se ve afectada por los campos magnéticos, lo que hace que los sensores FBG sean completamente inmunes a la interferencia que paraliza a los sensores electrónicos.
Material No Conductor
Estos sensores están construidos con fibra de vidrio, que es un material eléctricamente no conductor. Esto permite que el sensor se coloque de forma segura en el centro de campos magnéticos fuertes sin interactuar con la fuente de energía ni alterar el perfil de calentamiento.
Perfilado Multipunto
Más allá de la simple durabilidad, la tecnología FBG permite el monitoreo en tiempo real y multipunto a lo largo de una sola fibra. Esto es particularmente valioso en aplicaciones complejas, como los reactores de descomposición de amoníaco, donde comprender el perfil de temperatura completo es fundamental para el control del proceso.
Comprendiendo las Compensaciones
Complejidad de Integración
Si bien los sensores FBG resuelven el problema de la interferencia, requieren un interrogador óptico para interpretar las señales de luz. Este es un requisito de infraestructura diferente en comparación con los voltímetros o PLC estándar utilizados con los termopares.
Fragilidad del Material
Aunque químicamente robusta, la construcción de fibra de vidrio es físicamente diferente del alambre metálico. Se requieren técnicas de manipulación e instalación adecuadas para garantizar que la fibra no se rompa ni se someta a estrés mecánico durante la instalación en el reactor.
Tomando la Decisión Correcta para su Objetivo
- Si su enfoque principal es la estabilidad en campos de alta EMI: Elija sensores FBG para eliminar el ruido de la señal y evitar que el sensor se convierta en un elemento calefactor.
- Si su enfoque principal es el perfilado térmico detallado: Elija sensores FBG para aprovechar su capacidad de medir múltiples puntos a lo largo de una sola fibra sin complejos arneses de cableado.
- Si su enfoque principal es el calentamiento estándar de baja interferencia: Los termopares tradicionales pueden ser suficientes, siempre que estén blindados o ubicados fuera de la zona de inducción directa.
Al cambiar a la detección óptica, pasa de inferir la temperatura a través del ruido a medirla con absoluta claridad.
Tabla Resumen:
| Característica | Termopares Tradicionales | Sensores Ópticos FBG |
|---|---|---|
| Mecanismo de Detección | Voltaje Eléctrico (Metálico) | Longitud de Onda de Luz (Vidrio) |
| Resistencia a EMI | Vulnerable a la distorsión de la señal | 100% Inmune a la interferencia |
| Efecto de Inducción | Puede calentarse o cortocircuitarse | Sin interacción con campos magnéticos |
| Diseño del Sensor | Monitoreo de punto único | Perfilado multipunto en tiempo real |
| Durabilidad | Alta resistencia mecánica | Vidrio frágil (requiere manipulación cuidadosa) |
| Infraestructura | PLC/Voltímetro Estándar | Requiere Interrogador Óptico |
Revolucione Sus Procesos de Alta Temperatura con KINTEK
No permita que el ruido de la señal comprometa sus datos térmicos críticos. KINTEK ofrece soluciones de laboratorio de alta precisión respaldadas por I+D y fabricación expertas. Ya sea que necesite sistemas de mufla, de tubo, rotatorios, de vacío o CVD, nuestros hornos de alta temperatura de laboratorio son totalmente personalizables para satisfacer sus necesidades únicas de inducción o procesamiento térmico.
¿Listo para mejorar su monitoreo térmico y precisión de calentamiento? Contáctenos hoy para descubrir cómo nuestros sistemas avanzados y nuestra experiencia en detección óptica pueden optimizar sus resultados de investigación y producción.

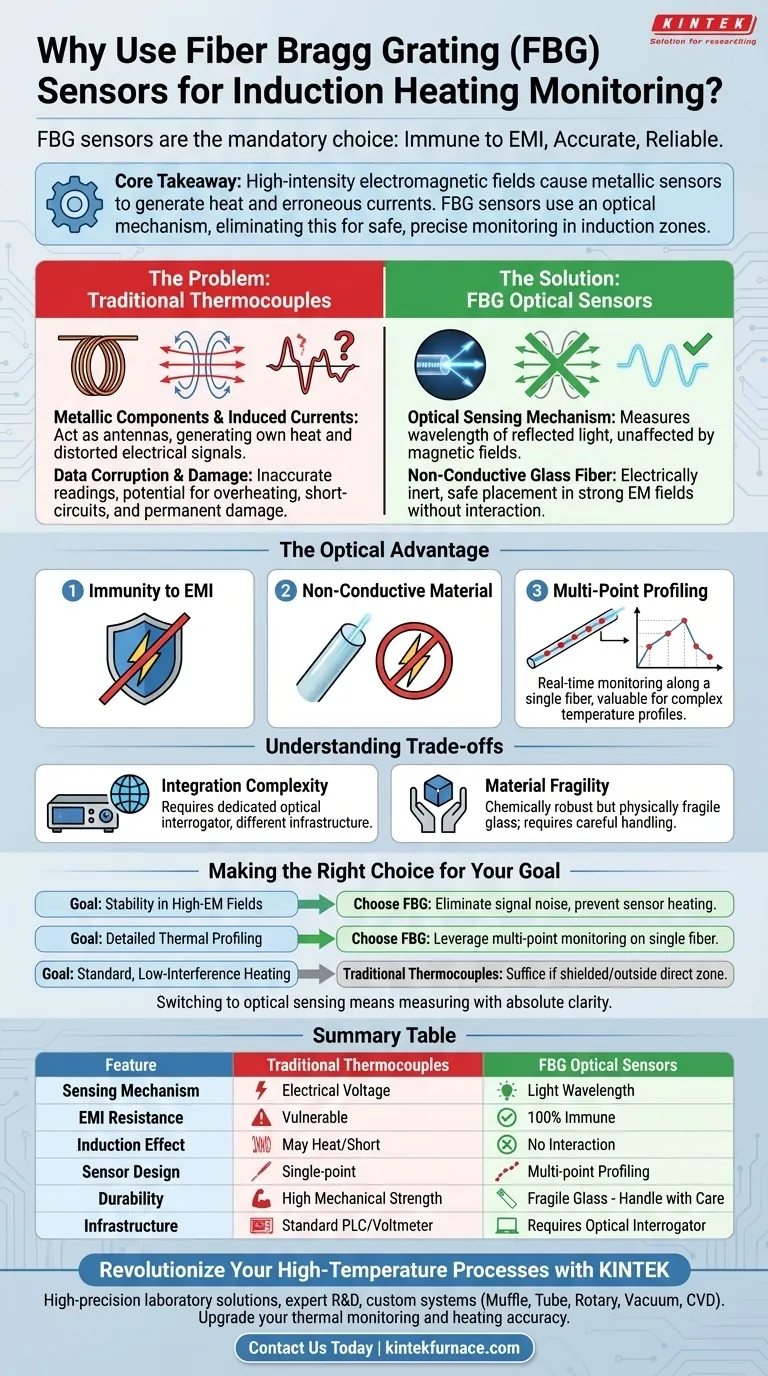

Guía Visual
