En un horno tubular experimental multigradiente, el calor no se aplica simplemente; se gestiona meticulosamente. La muestra se calienta mediante una combinación de tres mecanismos fundamentales: conducción, convección y radiación térmica, todos orquestados por un sofisticado sistema de control que utiliza múltiples zonas de calentamiento independientes para crear un perfil de temperatura preciso a lo largo del tubo.
Un horno multigradiente funciona convirtiendo la electricidad en energía térmica dentro de zonas distintas. Esta energía viaja a través de la pared del tubo del horno por conducción y luego se transfiere a la muestra en el interior mediante una mezcla de convección de gas y radiación directa desde las paredes calientes del tubo.
El viaje del calor: de la electricidad a la muestra
Comprender la trayectoria que toma el calor es fundamental para controlar los resultados experimentales. El proceso es una transferencia de energía de múltiples pasos, gestionada en cada etapa.
Paso 1: Generación de calor con elementos de resistencia
El proceso comienza con elementos calefactores de resistencia. Estos componentes, que rodean el tubo del horno, convierten la energía eléctrica directamente en energía térmica.
La cantidad de calor generado se controla con precisión mediante la potencia suministrada a cada elemento.
Paso 2: Transferencia a través de la pared del tubo
Esta energía térmica inicial se transfiere a la pared exterior del tubo del horno principalmente por conducción térmica (contacto directo) y radiación térmica desde los elementos calientes.
El tubo del horno, típicamente hecho de un material cerámico o de cuarzo, actúa como la primera barrera y el recipiente principal para el experimento.
Paso 3: Llegada a la muestra
Una vez que la pared interior del tubo está caliente, el calor debe llegar a la muestra. Esto ocurre de tres maneras simultáneamente:
- Conducción: Si la muestra está en contacto físico directo con la pared del tubo, el calor se transfiere directamente.
- Convección: El gas o la atmósfera dentro del tubo se calienta, circula y transfiere calor a la muestra. Este suele ser el mecanismo dominante en hornos que operan con un gas en flujo.
- Radiación: Las paredes interiores calientes del tubo del horno emiten radiación infrarroja, que viaja a través de la atmósfera interna (incluso en vacío) y es absorbida por la muestra, calentándola directamente.
El secreto del "multigradiente": control de zona de precisión
La característica distintiva de un horno multigradiente es su capacidad para crear un perfil de temperatura no uniforme. Esto no se logra con un solo calentador, sino con varios.
Cómo múltiples zonas crean un gradiente
El horno está construido con múltiples zonas de calentamiento controladas independientemente y dispuestas a lo largo de su longitud.
Cada zona se puede configurar a una temperatura objetivo diferente. Al establecer zonas adyacentes a diferentes temperaturas, por ejemplo, 400 °C, 450 °C y 500 °C, se establece un gradiente de temperatura suave y predecible a lo largo de la muestra.
El papel de los sensores y controladores
Esta precisión es imposible sin un circuito de retroalimentación constante. Se colocan sensores de temperatura, casi siempre termopares, en cada zona para monitorear la temperatura en tiempo real.
Estos sensores envían datos al sistema de control central. El controlador compara constantemente la temperatura real de cada zona con su punto de ajuste y ajusta la energía eléctrica a los elementos calefactores correspondientes para eliminar cualquier desviación.
Comprensión de las compensaciones
Dominar el horno requiere comprender sus limitaciones físicas inherentes y cómo afectan la transferencia de calor.
La atmósfera lo cambia todo
El medio dentro del tubo afecta drásticamente la transferencia de calor. Un experimento realizado bajo un gas inerte de alto flujo estará dominado por la convección.
Por el contrario, un experimento realizado bajo vacío eliminará casi la convección, lo que hará de la radiación el método principal de calentamiento de la muestra. Esto puede conducir a tasas de calentamiento y uniformidades de temperatura muy diferentes.
El retraso de la inercia térmica
Los materiales no se calientan ni se enfrían instantáneamente. Los componentes del horno y la propia muestra tienen una masa térmica que crea un retraso.
El sistema de control está diseñado para anticipar y gestionar esto, pero los cambios rápidos en los puntos de ajuste siempre estarán limitados por el tiempo que tarda el sistema en responder físicamente.
La colocación de la muestra es crítica
Una muestra que descansa en la parte inferior del tubo se calentará de manera diferente a una suspendida en el centro. El contacto con la pared introduce una fuerte conducción, lo que puede crear un "punto caliente" y un gradiente local no deseado en la propia muestra.
Tomar la decisión correcta para su objetivo
Utilice su comprensión del funcionamiento del horno para optimizar su configuración experimental para su objetivo específico.
- Si su enfoque principal es una temperatura altamente uniforme: Use un único punto de ajuste de temperatura en todas las zonas y permita un tiempo de remojo amplio para que el sistema alcance el equilibrio térmico, asegurando que la convección y la radiación hayan calentado la muestra de manera uniforme.
- Si su enfoque principal es un gradiente pronunciado y controlado: Maximice la diferencia de temperatura entre zonas adyacentes y asegúrese de que su muestra esté posicionada de manera consistente para recibir calor predecible de cada zona.
- Si su enfoque principal es el calentamiento rápido: Reconozca los límites de la inercia térmica. Use un gas portador con alta conductividad térmica para mejorar la transferencia de calor por convección, pero tenga en cuenta los posibles sobrecalentamientos.
Al comprender cómo se genera, transfiere y controla el calor, puede pasar de simplemente usar el equipo a dominarlo verdaderamente para obtener resultados repetibles y precisos.
Tabla resumen:
| Mecanismo | Descripción | Función en el horno multigradiente |
|---|---|---|
| Conducción | Transferencia directa de calor por contacto | Calienta la muestra a través de la pared del tubo, afectada por la colocación |
| Convección | Transferencia de calor por circulación de gas | Dominante con gas en flujo, mejora la uniformidad |
| Radiación | Emisión de energía infrarroja de paredes calientes | Funciona en vacío, calentamiento directo de la muestra |
| Control de zona | Zonas de calentamiento independientes | Crea gradientes de temperatura precisos a lo largo del tubo |
¿Listo para lograr una precisión incomparable en sus experimentos de alta temperatura? KINTEK aprovecha una I+D excepcional y la fabricación interna para proporcionar soluciones avanzadas como hornos de mufla, tubulares, rotatorios, de vacío y atmósfera, y sistemas CVD/PECVD. Nuestras amplias capacidades de personalización garantizan que sus necesidades experimentales únicas se satisfagan con fiabilidad y eficiencia. Contáctenos hoy para discutir cómo nuestros hornos pueden mejorar el rendimiento de su laboratorio.

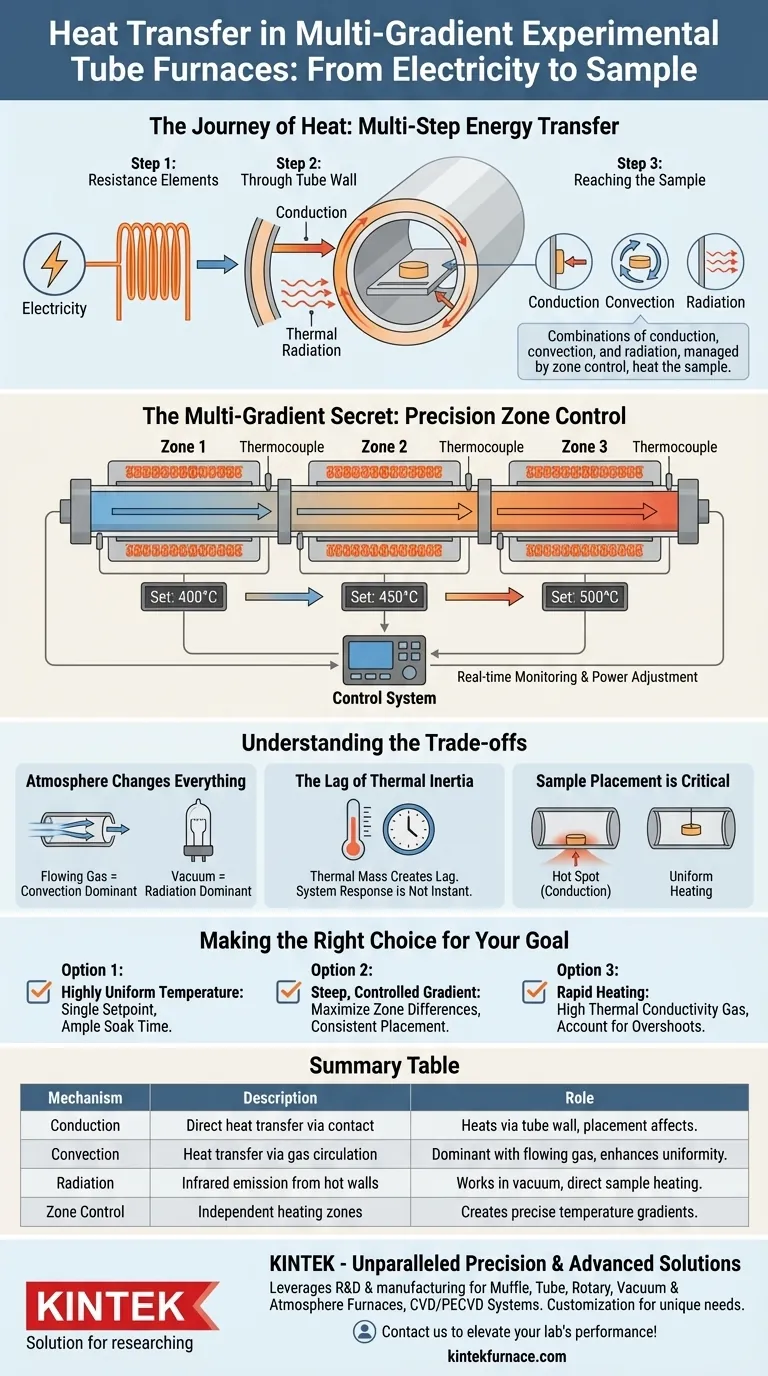

Guía Visual
