En esencia, se mantiene la presión de vacío creando un equilibrio dinámico. Esto se logra cuando la tasa de gas que es eliminada por la bomba de vacío se equilibra precisamente con la tasa de todo el gas que entra en la cámara de vacío, un proceso gestionado con elementos de control como válvulas.
El desafío principal de mantener la presión de vacío no es simplemente bombear más fuerte, sino gestionar el rendimiento total del sistema. La presión estable es un equilibrio controlado entre la carga de gas que entra en la cámara y la velocidad efectiva a la que su bomba lo elimina.
El Principio Fundamental: Equilibrio de Rendimiento
Para controlar la presión, primero debe comprender los factores que la determinan. En cualquier sistema de vacío, la presión final es el resultado de una relación simple pero poderosa entre la carga de gas y la velocidad de bombeo.
Comprendiendo el Rendimiento (Q)
El Rendimiento (Q) es la cantidad fundamental de flujo de gas en un sistema de vacío. Representa el volumen de gas que se mueve por unidad de tiempo, normalizado a su presión, y se mide típicamente en Torr-litros/seg o mbar-litros/seg.
La presión estable (P) en su cámara se determina mediante esta fórmula: P = Q / S_eff.
Aquí, Q es la carga total de gas que entra en la cámara, y S_eff es la velocidad de bombeo efectiva. Para controlar P, debe gestionar activamente Q o S_eff.
La Carga de Gas (Q_in): Lo que Entra en su Sistema
La carga de gas es la cantidad total de gas que entra en el espacio de vacío por segundo. Procede de varias fuentes, tanto intencionadas como no intencionadas.
- Gas de Proceso: Gas que se introduce deliberadamente para un propósito específico, como la pulverización catódica o la deposición química de vapor. Esta es su carga de gas controlada principal.
- Fugas Reales: Gas que entra desde la atmósfera exterior a través de defectos físicos como sellos defectuosos, grietas o accesorios sueltos.
- Desgasificación: Moléculas que se desorben de las superficies internas de la cámara y de cualquier componente dentro de ella. El vapor de agua es el culpable más común.
- Permeación: Gas que se difunde directamente a través de los materiales sólidos de su cámara, como las juntas tóricas de elastómero.
La Velocidad de Bombeo (S_eff): Lo que Sale de su Sistema
Esta es la velocidad a la que se elimina el gas de su cámara. Críticamente, esta es la velocidad de bombeo efectiva en la cámara, no la velocidad máxima indicada en la hoja de datos de la bomba.
La velocidad efectiva siempre es menor que la velocidad nominal de la bomba debido a las limitaciones de conductancia de las tuberías, válvulas y trampas entre la bomba y la cámara.
Métodos de Control Prácticos
Con el principio de equilibrio (Q_in = Q_out) en mente, tiene dos palancas principales para mantener una presión objetivo.
Método 1: Controlar la Entrada de Gas (Gestionar Q_in)
Esto se conoce como control ascendente. Se establece una velocidad de bombeo constante y se mide con precisión la cantidad de gas que fluye hacia la cámara.
Este es el método preferido para procesos que requieren una composición de gas específica. Se logra con mayor frecuencia utilizando un Controlador de Flujo Másico (MFC), que proporciona un flujo de gas exacto y repetible en el sistema.
Método 2: Controlar la Salida de Gas (Gestionar S_eff)
Esto se conoce como control descendente. Se introduce un flujo constante de gas (o simplemente se trabaja con la carga de gas existente de fugas y desgasificación) y luego se ajusta la velocidad de bombeo efectiva para lograr la presión objetivo.
Esto se hace colocando una válvula de estrangulamiento (como una válvula de mariposa o de compuerta) entre la cámara y la bomba. Cerrar parcialmente la válvula restringe la trayectoria del flujo, reduciendo S_eff y haciendo que la presión de la cámara aumente. Los sistemas de control automatizados pueden ajustar dinámicamente la válvula para mantener una presión muy estable.
Errores Comunes a Evitar
Lograr una presión estable requiere una visión holística de su sistema. Centrarse en un solo elemento e ignorar otros es una fuente común de fallos.
Error 1: Ignorar la Carga de Gas Base
No se puede lograr una presión de proceso estable si la carga de gas de fondo (por fugas y desgasificación) es alta o inestable. Si su tasa de fuga es de 1x10⁻⁴ Torr-L/s y está tratando de controlar un proceso a 1x10⁻⁵ Torr, es imposible.
Realice siempre una prueba de fugas y asegúrese de que su cámara esté limpia antes de intentar un control preciso de la presión. Un sistema con alta integridad es fundamentalmente más fácil de controlar.
Error 2: Estrangular una Bomba Incorrectamente
Aunque el estrangulamiento es un método de control potente, puede ser perjudicial para algunas bombas. Estrangular severamente una bomba turbomolecular, por ejemplo, puede forzar sus rodamientos.
Comprenda los límites de funcionamiento de su bomba específica. Estrangule siempre en la entrada de la bomba (lado de alto vacío), nunca en su escape (lado de la línea de aspiración).
Error 3: Componentes del Sistema Mal Emparejados
Ningún sistema de control puede compensar un sistema de vacío mal diseñado. Usar una bomba masiva en una cámara pequeña con una carga de gas minúscula dificultará el control a baja presión. Por el contrario, una bomba pequeña en una cámara grande y propensa a la desgasificación tendrá dificultades para alcanzar la presión objetivo en primer lugar.
Tomar la Decisión Correcta para su Objetivo
Su estrategia para mantener la presión depende enteramente de su objetivo.
- Si su enfoque principal es el control de procesos de alta precisión: Utilice una combinación de control ascendente (con un MFC para establecer el flujo de gas) y control descendente (con una válvula de estrangulamiento automatizada) para obtener el sistema más estable y sensible.
- Si su enfoque principal es alcanzar y mantener una presión base estable: Su objetivo es minimizar todas las fuentes de carga de gas. Esto significa que debe encontrar y reparar fugas, utilizar materiales limpios y de baja desgasificación, y posiblemente realizar un horneado del sistema.
- Si su enfoque principal es un vacío aproximado para un proceso simple: Una simple válvula de aguja manual en la entrada de gas o una válvula de estrangulamiento manual en la bomba puede ser perfectamente suficiente y mucho más rentable.
En última instancia, dominar la presión de vacío proviene de ver su sistema como un equilibrio dinámico de fuentes y sumideros de gas.
Tabla Resumen:
| Método de Control | Herramienta Principal | Mejor Para |
|---|---|---|
| Control Ascendente (Gestionar Q_in) | Controlador de Flujo Másico (MFC) | Procesos que requieren una composición de gas precisa. |
| Control Descendente (Gestionar S_eff) | Válvula de Estrangulamiento | Estabilizar la presión con una carga de gas constante. |
| Control de Presión Base | Prueba de Fugas y Horneado | Minimizar el gas de fondo de fugas/desgasificación. |
¿Tiene dificultades para lograr una presión de vacío estable para sus procesos críticos?
El control preciso de la presión es fundamental para el éxito de la I+D y la fabricación. KINTEK comprende que cada aplicación —desde la deposición de películas delgadas hasta la síntesis de materiales avanzados— tiene requisitos de vacío únicos.
Ofrecemos más que solo equipos; ofrecemos soluciones personalizadas. Aprovechando nuestras excepcionales capacidades de I+D y fabricación interna, ofrecemos:
- Hornos Avanzados de Alta Temperatura (Mufla, Tubo, Rotatorio, Vacío y Atmósfera) con sistemas de vacío integrados.
- Sistemas CVD/PECVD diseñados para un control atmosférico preciso.
- Fuerte Personalización Profunda para adaptarse con precisión a su carga de gas específica, velocidad de bombeo y necesidades de control de proceso.
Permítanos ayudarle a dominar el equilibrio. Nuestros expertos trabajarán con usted para diseñar u optimizar un sistema que garantice la presión de vacío estable y confiable que su laboratorio necesita.
Contacte con KINTEK hoy mismo para una consulta y eleve su control de procesos de vacío.

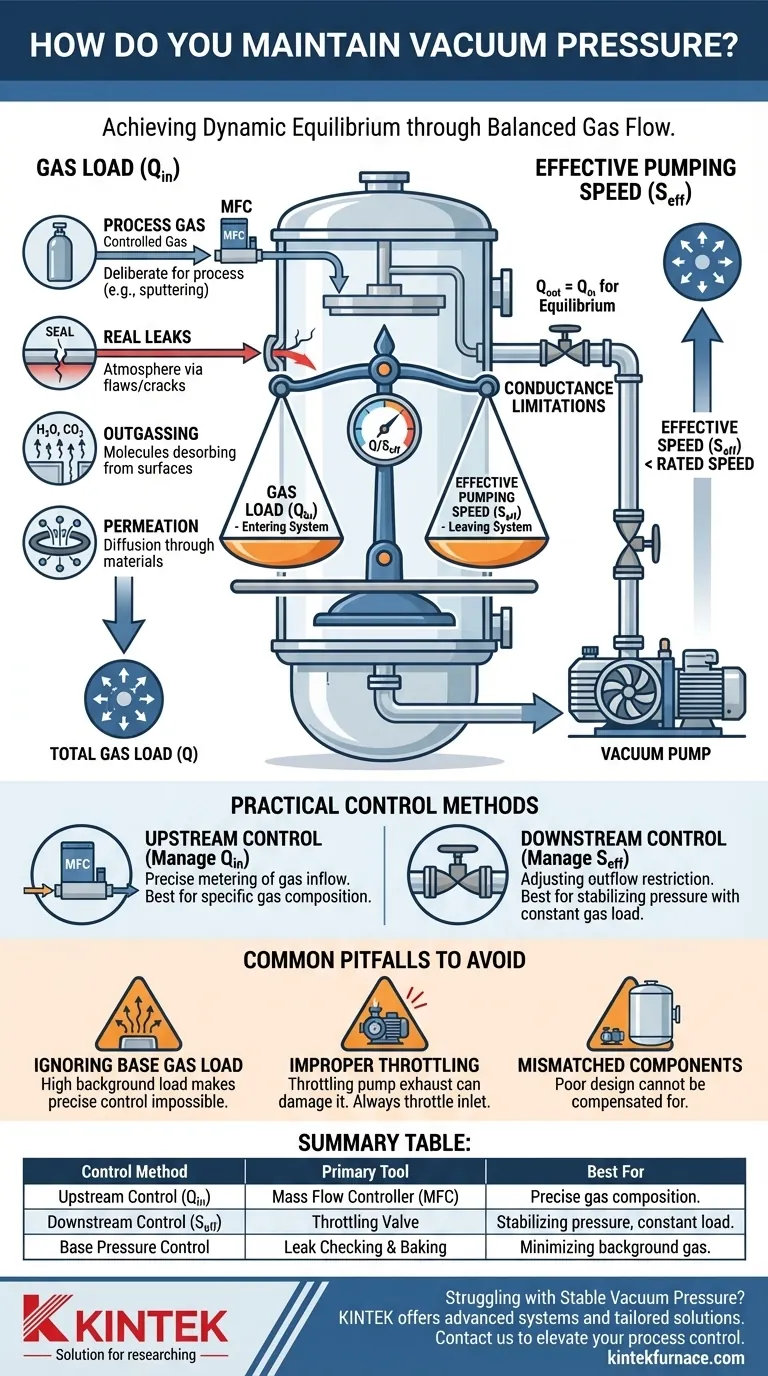

Guía Visual
