En esencia, una bomba de vacío de agua circulante es un tipo de bomba de vacío de anillo líquido. Funciona como una bomba mecánica centrífuga que utiliza ingeniosamente un anillo de agua circulante como su principal fluido de trabajo. Este diseño crea un vacío formando una serie de "pistones líquidos" en lugar de pistones mecánicos, lo que la hace excepcionalmente robusta para aplicaciones de laboratorio e industriales.
El principio central no es la maquinaria compleja, sino la dinámica de fluidos. La bomba utiliza un impulsor giratorio para crear un anillo de agua que sella y comprime el gas, proporcionando una fuente de vacío y un mecanismo de enfriamiento en un solo dispositivo.

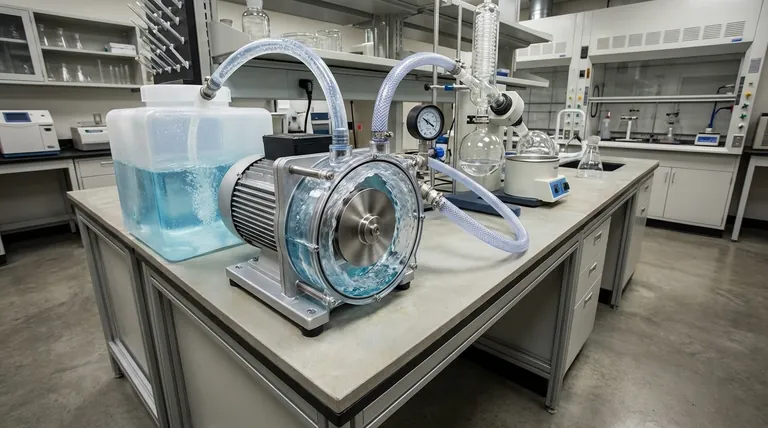

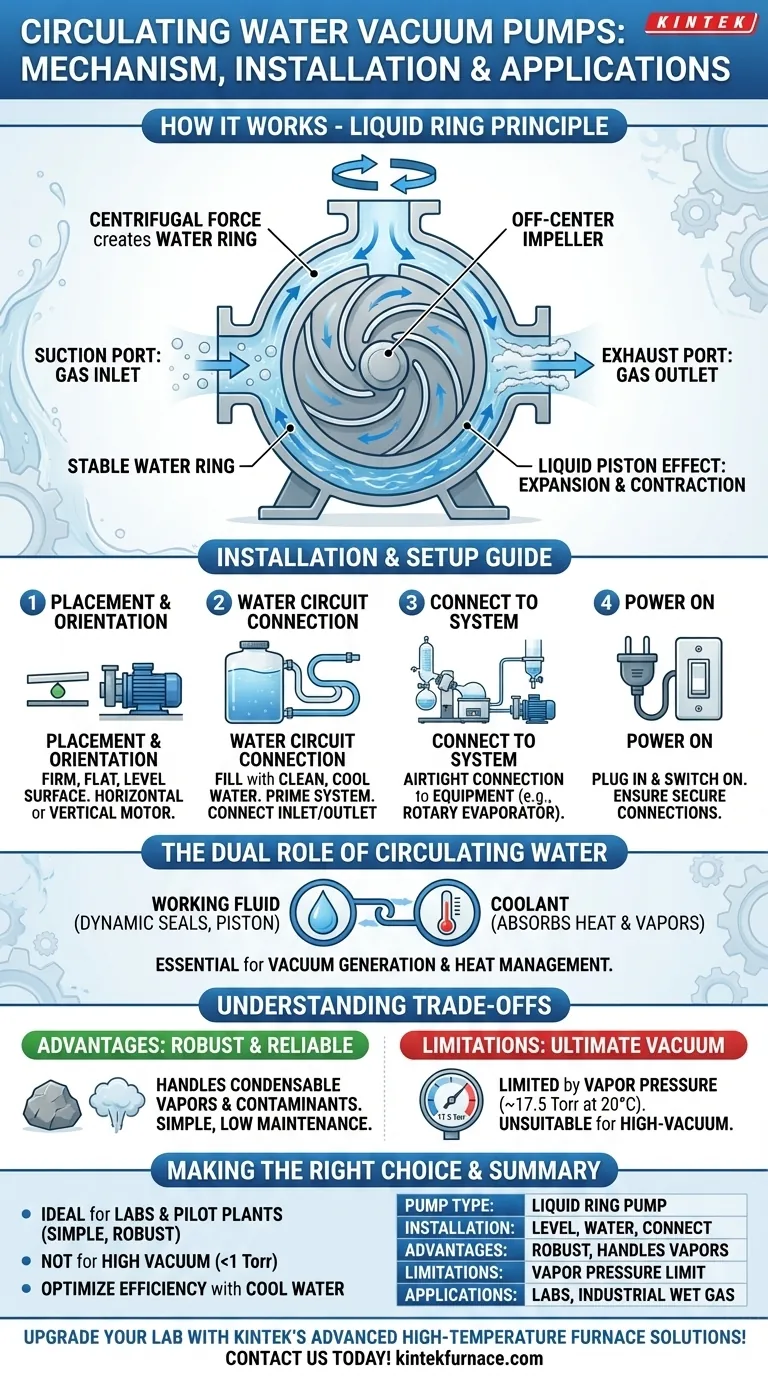

Cómo funciona una bomba de vacío de anillo de agua
Para comprender su instalación y uso, primero debe captar su elegante principio de funcionamiento. Se basa en que unos pocos componentes clave trabajan en concierto.
Los componentes centrales
La bomba consta de una carcasa cilíndrica, un impulsor de varias palas (rotor) montado excéntricamente (descentrado) dentro de esa carcasa, y el fluido de trabajo: el agua.
Creación del anillo de agua
Cuando el motor hace girar el impulsor, la fuerza centrífuga arroja el agua hacia afuera contra la pared interior de la carcasa de la bomba. Esto forma un anillo de líquido estable y concéntrico que gira con el impulsor.
El efecto de "pistón líquido"
Debido a que el impulsor está montado excéntricamente, el espacio entre el cubo del impulsor y el anillo líquido cambia constantemente. A medida que las palas giran, el espacio se expande, aspirando gas desde el puerto de succión. A medida que la rotación continúa, ese mismo espacio se contrae, comprimiendo el gas y expulsándolo a través del puerto de escape. Este ciclo repetitivo de expansión y contracción es lo que crea el vacío.
Comprensión de la instalación y configuración
La instalación adecuada es sencilla pero fundamental para garantizar que la bomba alcance su nivel de vacío especificado y funcione de manera confiable.
Colocación física y orientación
La unidad de bomba debe colocarse sobre una superficie firme, plana y nivelada. Si bien muchos modelos de laboratorio comunes presentan un motor vertical y una huella compacta, las unidades industriales más grandes a menudo están diseñadas para una instalación horizontal. El motor de accionamiento se puede colocar típicamente en el lado izquierdo o derecho para adaptarse a la distribución de la instalación.
Conexión del circuito de agua
El tanque de agua debe llenarse con agua limpia y fresca. El nivel debe ser lo suficientemente alto para cebar el sistema, a menudo cerca de la boquilla de desbordamiento o de los puertos de entrada/salida. Luego, se conectan mangueras a los puertos de entrada y salida para permitir la circulación que da nombre a la bomba y sus propiedades de enfriamiento.
Conexión al sistema
Una manguera clasificada para vacío conecta el puerto de succión de la bomba al equipo que necesita evacuar, como un evaporador rotatorio, un aparato de filtración o un recipiente de reacción. Asegúrese de que esta conexión sea hermética para evitar fugas que degradarían el rendimiento. Una vez que todas las conexiones estén seguras, la unidad se puede enchufar y encender.
El doble papel del agua circulante
El "agua circulante" en el nombre no es solo un término descriptivo; destaca los dos trabajos fundamentales que realiza el agua.
Es el fluido de trabajo
Como se describió anteriormente, el agua en sí misma forma los sellos dinámicos entre las palas del impulsor y la carcasa. Es el "pistón" que aspira y comprime el gas, lo que lo convierte en el elemento más crítico del proceso de generación de vacío.
Es el refrigerante
El proceso de compresión del gas genera calor. El agua circulante absorbe este calor, así como el calor de los vapores condensables (como los disolventes) que son aspirados hacia la bomba. Esto hace que la bomba sea excepcionalmente buena para manejar corrientes de gas húmedo que dañarían otros tipos de bombas de vacío. Algunos sistemas se conectan a un enfriador externo para mantener baja la temperatura del agua y alto el rendimiento del vacío.
Comprensión de las compensaciones
Como cualquier tecnología, la bomba de anillo líquido tiene un conjunto específico de ventajas y limitaciones que la hacen adecuada para ciertas tareas.
Limitación: Vacío final
El vacío final de una bomba de anillo de agua está limitado por la presión de vapor del fluido de trabajo. Para el agua a 20 °C (68 °F), esto es de alrededor de 17.5 Torr (23 mbar). No se puede lograr un vacío más profundo que este, lo que la hace inadecuada para aplicaciones de alto vacío por sí sola.
Ventaja: Robustez
El diseño de esta bomba es mecánicamente simple y puede tolerar contaminantes del proceso excepcionalmente bien. Puede ingerir vapores condensables, pequeñas masas líquidas e incluso algunas partículas sin dañarse, lo que destruiría una bomba de paletas giratorias o de desplazamiento seco más delicada.
Consideración: Calidad y temperatura del agua
El rendimiento está directamente relacionado con el agua. El uso de agua sucia puede provocar acumulación de minerales y desgaste. A medida que aumenta la temperatura del agua, su presión de vapor aumenta, lo que reduce el vacío máximo que puede lograr la bomba. Mantener el agua fresca y limpia es esencial para un funcionamiento óptimo.
Tomar la decisión correcta para su aplicación
Utilice estos puntos para determinar si esta tecnología de bomba se ajusta a su objetivo específico.
- Si su enfoque principal es un vacío simple y robusto para un laboratorio o planta piloto: Una bomba de vacío de agua circulante es una excelente opción debido a su simplicidad, bajo mantenimiento y capacidad para manejar vapores químicos.
- Si su enfoque principal es lograr un alto vacío (por debajo de 1 Torr): Necesitará otro tipo de bomba, o puede usar una bomba de anillo de agua como bomba de "prebombeo" para respaldar una bomba de alto vacío como una bomba turbomolecular o de difusión.
- Si su enfoque principal es la eficiencia operativa: Asegúrese de que el agua de su bomba se mantenga lo más fresca posible, ya que cada grado de aumento de temperatura disminuirá ligeramente el vacío máximo que puede lograr.
Al comprender su mecanismo simple pero efectivo basado en fluidos, puede implementar y mantener este confiable caballo de batalla para un rendimiento constante.
Tabla de resumen:
| Aspecto | Detalles |
|---|---|
| Tipo de bomba | Bomba de vacío de anillo líquido que utiliza agua circulante como fluido de trabajo |
| Pasos de instalación | Colocar sobre superficie nivelada, conectar circuito de agua, conectar manguera de vacío al equipo |
| Ventajas clave | Robustez, manejo de vapores condensables, diseño simple, bajo mantenimiento |
| Limitaciones | Vacío final limitado por la presión de vapor del agua (~17.5 Torr a 20°C) |
| Aplicaciones ideales | Laboratorios, instalaciones industriales con corrientes de gas húmedo, prebombeo para sistemas de alto vacío |
