El control preciso de la temperatura en un horno tubular vertical se logra mediante una sinergia entre un sistema de control digital avanzado y un diseño físico sofisticado del horno. Este sistema se basa en un controlador PID (Proporcional-Integral-Derivativo) para gestionar de forma inteligente la potencia, mientras que la construcción del horno, incluidas sus zonas de calentamiento y aislamiento, crea un entorno térmico estable. Esta combinación permite no solo alcanzar una temperatura objetivo, sino también controlar la velocidad de calentamiento y mantenerla con una estabilidad excepcional.
El principio fundamental del control preciso de la temperatura no es solo establecer una temperatura, sino gestionar activamente la uniformidad térmica. La verdadera precisión proviene de un sistema que puede crear un perfil de temperatura constante en toda el área de la muestra, lo cual es esencial para resultados repetibles y de alta calidad en la ciencia de los materiales y la producción.
Los componentes centrales del control de temperatura
Lograr precisión requiere que varios componentes trabajen en concierto. Es una característica a nivel de sistema, no el resultado de una sola pieza.
El cerebro digital: el controlador PID
Un controlador PID es el corazón del sistema de control del horno moderno. A diferencia de un termostato simple que solo enciende o apaga la calefacción, un controlador PID realiza ajustes constantemente.
Modula automáticamente la potencia de calentamiento para evitar superar o no alcanzar la temperatura objetivo. Al aprender las características térmicas del horno, puede mantener una temperatura estable con una fluctuación mínima, a menudo dentro de ±1°C.
El perfil definido por el usuario: parámetros programables
Un sistema de control avanzado le permite definir todo el proceso térmico de principio a fin. Esto va más allá de un único punto de ajuste de temperatura.
Los parámetros programables clave incluyen:
- Tasa de calentamiento: La velocidad (por ejemplo, grados por minuto) a la que aumenta la temperatura del horno.
- Temperatura objetivo: La temperatura final deseada para el procesamiento.
- Tiempo de mantenimiento: La duración durante la cual el horno mantendrá la temperatura objetivo.
Esta programabilidad garantiza que todo el ciclo de tratamiento térmico esté controlado y sea repetible.
El corazón físico: elementos y zonas de calentamiento
El diseño físico de la cámara de calentamiento es fundamental. Los hornos de alto rendimiento a menudo utilizan múltiples zonas de calentamiento a lo largo de la longitud del tubo.
Cada zona puede controlarse de forma independiente, lo que permite al sistema compensar la pérdida natural de calor y crear un perfil de temperatura altamente uniforme en un área más extensa. Los propios elementos calefactores, a menudo hechos de grafito, molibdeno o tungsteno, se eligen por su capacidad para funcionar de manera consistente a temperaturas muy altas.
Estabilidad pasiva: materiales de aislamiento y tubo
Un excelente control solo es posible dentro de un entorno estable. Un aislamiento de alta calidad minimiza la pérdida de calor al entorno, lo que facilita que el controlador PID gestione la temperatura.
Además, el tubo del horno, que contiene la muestra, debe estar hecho de un material como cuarzo de alta pureza o cerámica. Estos materiales garantizan la resistencia a altas temperaturas y la inercia química, evitando la contaminación y manteniendo un entorno operativo estable.
Comprender las compensaciones
Si bien la precisión máxima es a menudo deseada, implica compensaciones en complejidad y coste.
Complejidad del control frente a la simplicidad
Un horno de zona única es más simple de operar, pero tendrá una zona de temperatura uniforme más corta. Un horno multizona proporciona una uniformidad mucho mejor en un área más grande, pero requiere una configuración y programación más sofisticadas para equilibrar las zonas correctamente.
Coste de la precisión
Las características que mejoran la precisión, como los controles multizona, los algoritmos PID avanzados y los elementos calefactores de mayor calidad, aumentan directamente el coste del horno. El nivel de uniformidad requerido por su aplicación es el principal impulsor del precio final.
Límites físicos y operativos
Incluso el horno más avanzado tiene una "zona uniforme" especificada. Esta es la sección del tubo donde la temperatura coincide con el punto de ajuste dentro de la tolerancia establecida (por ejemplo, ±1°C). Es fundamental conocer esta longitud y asegurarse de que su muestra esté colocada completamente dentro de ella para obtener resultados consistentes.
Tomar la decisión correcta para su proceso
Seleccionar un horno requiere que sus capacidades de control coincidan con sus objetivos específicos.
- Si su enfoque principal son los materiales de alto valor o la repetibilidad del proceso (por ejemplo, componentes aeroespaciales, implantes médicos): Dé prioridad a un horno con múltiples zonas de calentamiento controladas de forma independiente y un controlador PID avanzado.
- Si su enfoque principal es el tratamiento térmico general o el uso educativo: Un horno de zona única con un controlador PID fiable a menudo proporciona una precisión suficiente a un coste más accesible.
- Si trabaja con atmósferas o vacíos sensibles: Asegúrese de que el material del tubo del horno y los sellos del sistema estén clasificados para su proceso específico para mantener la integridad tanto térmica como atmosférica.
Comprender estas características le permite mirar más allá de la temperatura máxima y seleccionar un horno en función del control y la uniformidad que realmente exige su trabajo.
Tabla de resumen:
| Característica | Función en el control de temperatura | Beneficio clave |
|---|---|---|
| Controlador PID | Ajusta de forma inteligente la potencia para evitar exceder/no alcanzar el objetivo | Mantiene la estabilidad dentro de ±1°C |
| Calentamiento multizona | Controla zonas independientes para un perfil de temperatura uniforme | Extiende el área de calentamiento uniforme |
| Parámetros programables | Permite establecer la tasa de calentamiento, la temp. objetivo y el tiempo de mantenimiento | Garantiza ciclos térmicos repetibles |
| Aislamiento de alta calidad | Minimiza la pérdida de calor al entorno | Mejora la estabilidad y la eficiencia |
| Materiales de tubo especializados | Resisten altas temperaturas y previenen la contaminación | Mantiene un entorno inerte y estable |
¿Listo para lograr una precisión inigualable en sus procesos térmicos? En KINTEK, nos especializamos en soluciones avanzadas de hornos de alta temperatura adaptadas a sus necesidades únicas. Aprovechando nuestra excepcional I+D y fabricación interna, ofrecemos una línea de productos diversa que incluye hornos tubulares verticales, hornos mufla, tubulares, rotatorios, de vacío y con atmósfera, y sistemas CVD/PECVD. Nuestra sólida capacidad de personalización profunda garantiza que podemos satisfacer con precisión sus requisitos experimentales, ya sea que trabaje en aeroespacial, implantes médicos o investigación general. No se conforme con menos: contáctenos hoy para analizar cómo nuestros hornos pueden mejorar la eficiencia y fiabilidad de su laboratorio.

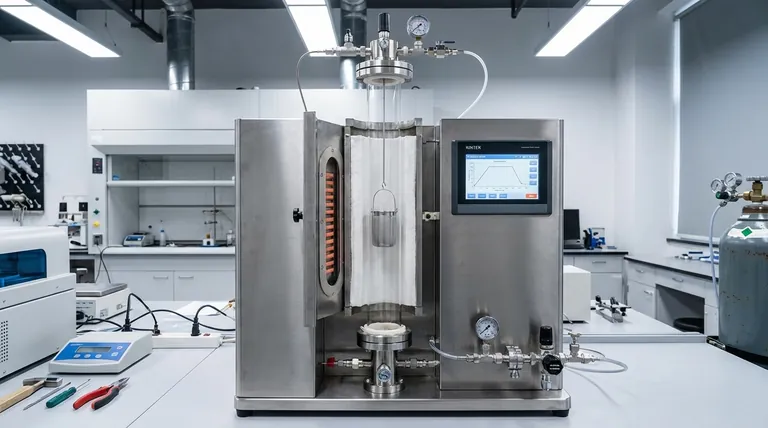

Guía Visual
