¿Qué es un circuito resonante tanque y cómo se utiliza en el calentador de inducción descrito? Aumente la eficiencia con la oscilación de energía


En esencia, un circuito resonante tanque es un circuito eléctrico compuesto por un inductor (L) y un capacitor (C) diseñado para oscilar energía a una frecuencia específica. En el calentador de inducción descrito, este circuito está formado por la bobina de trabajo (el inductor) y un banco de capacitores. Su propósito es acumular y hacer circular una gran cantidad de energía eléctrica, creando el potente campo magnético necesario para un calentamiento eficiente a su frecuencia ajustada de aproximadamente 182KHz.

El desafío fundamental del calentamiento por inducción es generar un inmenso campo magnético sin una fuente de alimentación prohibitivamente grande. El circuito resonante tanque resuelve esto actuando como un volante de inercia de energía, almacenando y multiplicando la energía de entrada en una potente corriente interna que hace que el proceso de calentamiento sea excepcionalmente eficiente.

¿Qué es un circuito resonante tanque y cómo se utiliza en el calentador de inducción descrito? Aumente la eficiencia con la oscilación de energía

El Principio Fundamental: La Resonancia como Multiplicador de Energía

El concepto de resonancia es clave para comprender por qué un circuito tanque es tan efectivo. Permite que una pequeña entrada continua de energía produzca un efecto de salida muy grande, pero solo a una frecuencia específica.

¿Qué es la Resonancia? Una Analogía

Piense en empujar a un niño en un columpio. Si empuja en momentos aleatorios, no hará que el columpio suba mucho. Pero si sincroniza sus pequeños empujones para que coincidan perfectamente con el ritmo natural de vaivén del columpio, cada empujón se suma al momento, y el columpio sube cada vez más alto.

En un calentador de inducción, la fuente de alimentación proporciona los "pequeños empujones", y el circuito resonante tanque es el "columpio". La corriente circulante masiva en el tanque es el arco alto del columpio.

Los Componentes Clave: El Inductor y el Capacitor

El circuito tanque tiene dos partes esenciales y complementarias.

El inductor (L) es la bobina de trabajo principal del calentador. Su trabajo principal es crear un potente campo magnético cuando la corriente fluye a través de él.

El capacitor (C) actúa como un depósito de energía temporal. Almacena energía eléctrica en un campo eléctrico y puede liberarla muy rápidamente.

Cómo Trabajan Juntos: El Intercambio de Energía

La energía oscila de un lado a otro entre el capacitor y el inductor cientos de miles de veces por segundo.

El capacitor descarga su energía almacenada en la bobina, creando un campo magnético. A medida que el campo colapsa, induce una corriente que fluye de regreso para recargar el capacitor con la polaridad opuesta. Este ciclo se repite continuamente a la frecuencia de resonancia natural del circuito.

Por Qué la Resonancia es Esencial para el Calentamiento por Inducción

Sin un tanque resonante, construir un calentador de inducción efectivo sería poco práctico e ineficiente. El circuito tanque es lo que hace viable la tecnología.

Generación de un Campo Magnético Intenso

El calentamiento rápido de una pieza de trabajo metálica requiere un campo magnético extremadamente fuerte y que cambie rápidamente. Este campo, a su vez, induce potentes corrientes eléctricas (corrientes de Foucault) dentro del metal, lo que genera calor debido a la resistencia del material.

La capacidad del tanque resonante para acumular y hacer circular una corriente muchas veces mayor que la corriente de entrada de la fuente de alimentación es lo que crea esta intensidad de campo magnético necesaria.

Lograr Alta Eficiencia

El circuito tanque es un maestro del reciclaje de energía. Una vez que está oscilando, solo necesita "pequeños empujones" de energía de la fuente de alimentación para compensar el calor perdido en los componentes (pérdidas resistivas).

Esto significa que la fuente de alimentación no necesita proporcionar toda la corriente masiva que circula en el tanque. Esto reduce drásticamente el tamaño y el costo de la fuente de alimentación y hace que todo el sistema sea mucho más eficiente.

El Papel del Circuito de Control

El circuito de control es el "cerebro" de la operación. Impulsa a los transistores de potencia (como los MOSFET) a encenderse y apagarse a una frecuencia que coincide con precisión con la frecuencia de resonancia del circuito tanque.

Este encendido sincronizado es lo que proporciona los "empujones" oportunos al columpio, asegurando que se transfiera la máxima energía al circuito tanque para sostener la oscilación.

Comprensión de las Compensaciones y Trampas

Aunque son potentes, los circuitos resonantes exigen un diseño cuidadoso y una comprensión de sus limitaciones para garantizar un sistema seguro y confiable.

La Necesidad Crítica de Coincidir con la Frecuencia

El sistema solo es eficiente cuando la frecuencia del controlador del circuito de control coincide perfectamente con la frecuencia de resonancia natural del tanque.

Si las frecuencias no coinciden, la transferencia de potencia se desploma. Esto se conoce como operar "fuera de resonancia". Puede causar calor excesivo y estrés eléctrico en los componentes de la fuente de alimentación, lo que podría provocar fallas.

Alto Estrés en los Componentes

La corriente y el voltaje circulantes dentro de un tanque resonante pueden ser muchas veces mayores que los niveles de entrada. Esto ejerce una tensión extrema en el inductor y especialmente en los capacitores.

Usar capacitores baratos y de baja calidad es un punto común de falla. Los capacitores deben estar clasificados específicamente para aplicaciones resonantes de alta frecuencia y alta corriente para evitar el sobrecalentamiento y la falla catastrófica.

Tomar la Decisión Correcta para su Objetivo

Comprender la función del circuito tanque le permite tomar mejores decisiones de diseño basadas en su objetivo específico.

  • Si su enfoque principal es la máxima potencia de calentamiento: Su objetivo es lograr la corriente circulante más alta posible utilizando componentes de alta calidad y baja pérdida y asegurándose de que su controlador esté perfectamente ajustado a la frecuencia de resonancia del tanque.
  • Si su enfoque principal es calentar diferentes materiales o tamaños: Debe diseñar un sistema donde pueda ajustar la frecuencia de resonancia (cambiando la capacitancia o la inductancia de la bobina) para que coincida de manera óptima con las propiedades de cada nueva pieza de trabajo.
  • Si su enfoque principal es la confiabilidad y la seguridad: Debe priorizar el uso de capacitores y cableado clasificados muy por encima de las corrientes y voltajes esperados en el circuito tanque, ya que la resonancia multiplicará estos valores significativamente.

Al dominar los principios del circuito resonante tanque, desbloquea todo el potencial para un calentamiento por inducción eficiente y potente.

Tabla Resumen:

Aspecto Descripción
Componentes Principales Inductor (bobina de trabajo) y banco de capacitores
Función Oscila la energía a frecuencia resonante para amplificar la corriente
Beneficio Clave Alta eficiencia en la generación de campos magnéticos intensos para calentar
Frecuencia de Resonancia Aproximadamente 182KHz en el calentador descrito
Factor Crítico Coincidencia de frecuencia entre el controlador y el circuito tanque

¡Desbloquee todo el potencial de su calentamiento por inducción con las soluciones avanzadas de KINTEK! Aprovechando una I+D excepcional y la fabricación interna, proporcionamos a diversos laboratorios sistemas de hornos de alta temperatura como hornos de mufla, de tubo, rotatorios, de vacío y con atmósfera, y sistemas CVD/PECVD. Nuestra sólida capacidad de personalización profunda garantiza una alineación precisa con sus necesidades experimentales únicas, mejorando la eficiencia y la confiabilidad. ¡Contáctenos hoy para discutir cómo podemos apoyar sus proyectos!

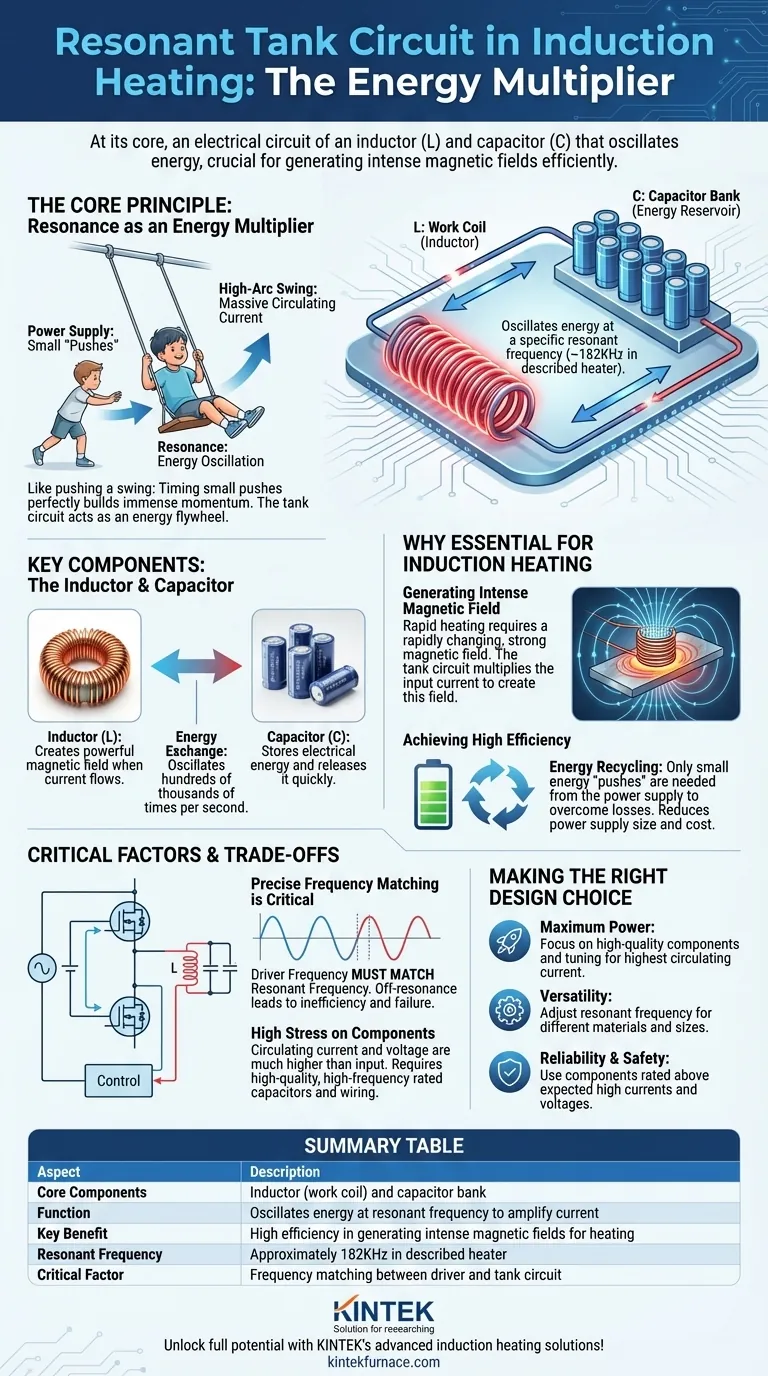

Guía Visual
