En esencia, una bomba de vacío de circulación de agua crea presión negativa utilizando un impulsor giratorio para formar un anillo dinámico de agua dentro de una carcasa de bomba. Este anillo de agua actúa como un pistón líquido. A medida que el impulsor gira, crea espacios que se expanden y succionan gas de su sistema, y luego espacios que se contraen y comprimen y expulsan ese gas, reduciendo progresivamente la presión.
El principio clave no es la succión, sino el desplazamiento. La bomba utiliza un anillo de agua giratorio para crear cámaras selladas y en expansión. El gas de su sistema fluye hacia estas cámaras de baja presión, queda atrapado y luego se comprime y expulsa, reduciendo progresivamente la presión del sistema.

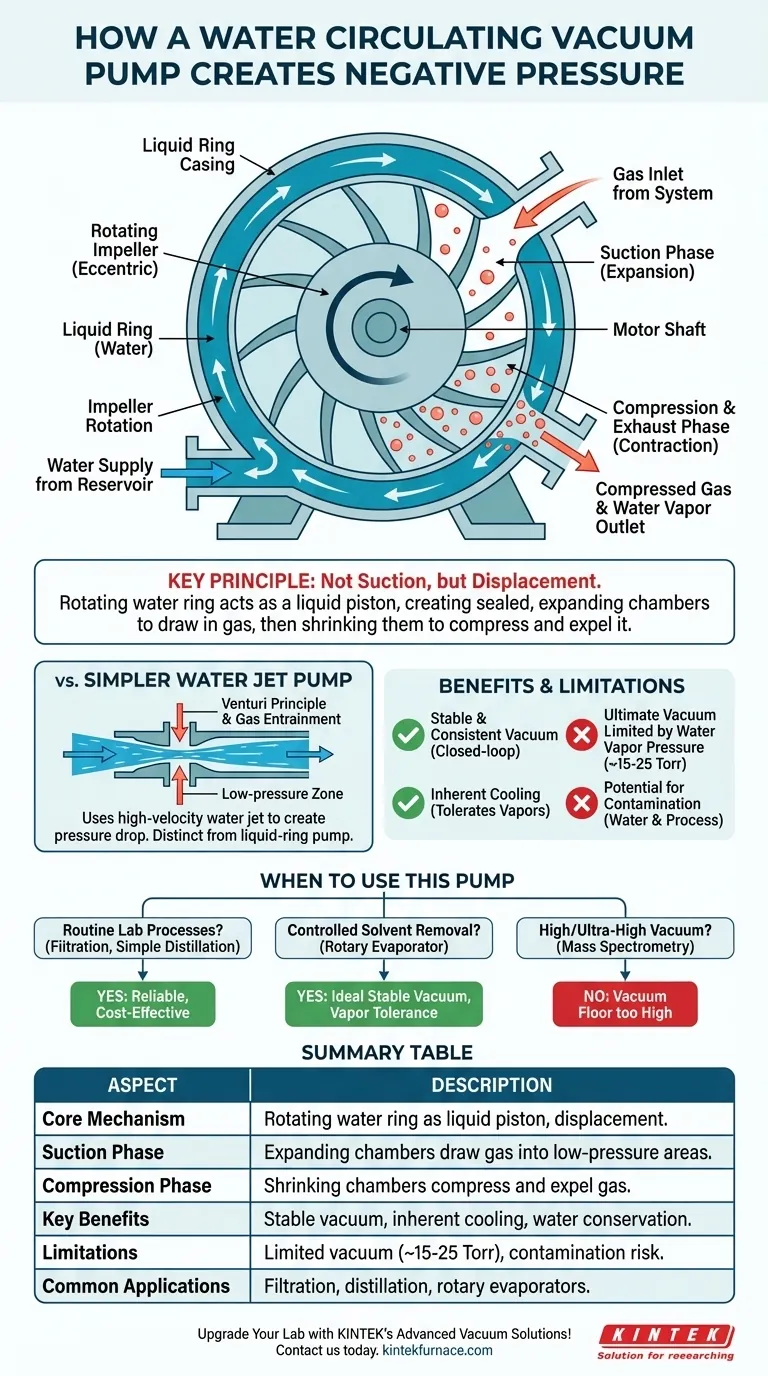

El Mecanismo Central: El Pistón de Anillo Líquido
El tipo más común de bomba de vacío de circulación de agua funciona como una bomba de anillo líquido. Este diseño es elegante porque el agua sirve como sellador, pistón y refrigerante a la vez.

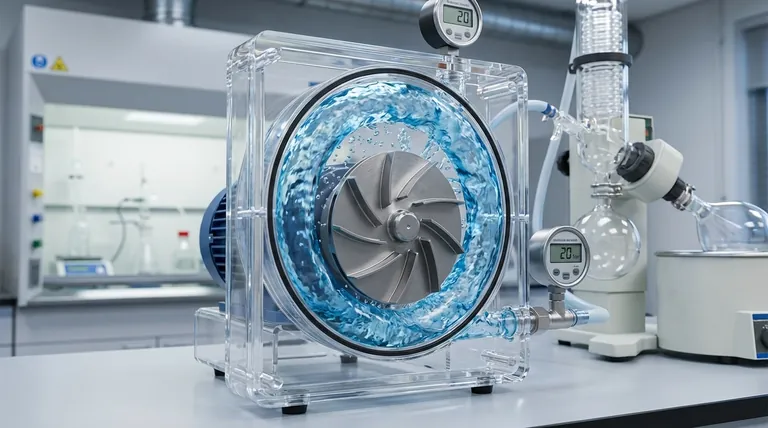

Formación del Anillo de Agua
Cuando se arranca la bomba, un motor hace girar un impulsor con múltiples palas dentro de una carcasa cilíndrica. La fuerza centrífuga lanza el agua suministrada desde el depósito hacia afuera, forzándola a formar un anillo concéntrico que sigue la pared interior de la carcasa de la bomba.
El Papel del Impulsor Excéntrico
La característica crucial del diseño es que el impulsor está montado excéntricamente (descentrado) dentro de la carcasa. Esto significa que, si bien el anillo de agua está perfectamente centrado, el cubo del impulsor está más cerca de la pared de la carcasa en la parte inferior y más lejos en la parte superior.
La Fase de Succión (Expansión)
A medida que un par de palas del impulsor giran a través de la mitad superior de la carcasa, la distancia entre el cubo del impulsor y el anillo líquido aumenta constantemente. Esto expande el volumen del espacio, o "cámara", atrapado entre las palas y el agua.
Esta expansión crea una caída de presión. La cámara se alinea con un puerto de entrada conectado a su sistema de vacío, y el gas fluye desde el sistema de mayor presión hacia este espacio de menor presión recién creado.
La Fase de Compresión y Escape (Contracción)
A medida que la misma cámara continúa su rotación hacia la mitad inferior del ciclo, el montaje excéntrico hace que el espacio se reduzca. El anillo de agua ahora se acerca al cubo del impulsor, comprimiendo el gas atrapado.
Esta compresión aumenta la presión del gas por encima de la presión atmosférica. Una vez que la cámara se alinea con el puerto de escape, este gas comprimido es forzado a salir de la bomba. Luego, el ciclo se repite con cada rotación, eliminando continuamente gas del sistema.
Distinción de una Bomba de Chorro de Agua Más Simple
Algunas referencias utilizan el término "tecnología de chorro de fluido", que describe un mecanismo diferente y más simple conocido como aspirador de agua o bomba de chorro eyector. Es importante conocer la diferencia.
El Principio de Venturi
Este diseño más simple funciona forzando un chorro de agua a alta velocidad a través de una boquilla constreñida (un venturi).
Creación de la Caída de Presión
Según el principio de Bernoulli, la alta velocidad del fluido en la constricción provoca una caída significativa en su presión estática. Esto crea una zona de baja presión alrededor del chorro de agua.
Entrainment de Gas
Un puerto lateral conectado al sistema de vacío se coloca en este punto de baja presión. El gas del sistema es succionado (arrastrado) y transportado con el flujo de agua, creando un vacío. Aunque también es una "bomba de vacío de agua", esto es distinto de la bomba de anillo líquido mecánica más robusta.
Comprensión de las Compensaciones y Beneficios Clave
Una bomba de circulación de agua es un caballo de batalla en muchos laboratorios por razones específicas, pero conlleva limitaciones inherentes.
Beneficio: Recirculación Constante
A diferencia de un simple aspirador conectado a un grifo, una bomba circuladora utiliza un depósito de circuito cerrado. Esto conserva una cantidad significativa de agua y, lo que es más importante, proporciona un nivel de vacío estable y constante que no depende de las fluctuaciones de la presión del agua municipal.
Beneficio: Refrigeración Inherente
El agua circulante absorbe el calor generado por la compresión del gas. Esto hace que la bomba tolere vapores condensables (como disolventes) que podrían dañar otros tipos de bombas de vacío.
Limitación: Nivel de Vacío Definitivo
El vacío más profundo que puede alcanzar una bomba de agua está limitado por la presión de vapor del propio agua. A medida que la presión del sistema se acerca a la presión de vapor del agua (a su temperatura actual), el agua comenzará a hervir. Este vapor contribuye a la presión del sistema, estableciendo un umbral para el nivel de vacío, típicamente alrededor de 15-25 Torr (0,02-0,03 bar).
Limitación: Potencial de Contaminación
El agua en el depósito puede contaminarse con los vapores que extrae del proceso químico. A la inversa, el vapor de agua de la bomba entrará inevitablemente en el sistema de vacío, lo que puede ser indeseable para aplicaciones muy sensibles a la humedad.
Cómo Aplicarlo a Su Proyecto
Comprender el mecanismo le ayuda a decidir si esta bomba es la herramienta adecuada para su objetivo científico específico.
- Si su enfoque principal son los procesos rutinarios de laboratorio: como filtración, destilación simple o secado de material de vidrio al vacío, esta bomba proporciona una solución fiable y rentable sin desperdiciar agua.
- Si su enfoque principal es la eliminación controlada de disolventes: utilizando un instrumento como un evaporador rotatorio, el vacío estable y moderado de la bomba es ideal y su capacidad para manejar vapores de disolventes es una gran ventaja.
- Si su enfoque principal es lograr un vacío alto o ultra alto: para aplicaciones como espectrometría de masas o ciencia de superficies, esta bomba no es adecuada; su umbral de vacío es demasiado alto.
Al utilizar un anillo de agua recirculante como su mecanismo central, esta bomba proporciona una solución robusta y práctica para generar vacío moderado en un entorno de laboratorio.
Tabla Resumen:
| Aspecto | Descripción |
|---|---|
| Mecanismo Central | Utiliza un impulsor giratorio para formar un anillo de agua dinámico que actúa como pistón líquido, creando cámaras en expansión y contracción para el desplazamiento de gas. |
| Fase de Succión | Las cámaras en expansión succionan gas del sistema hacia áreas de baja presión a través de puertos de entrada. |
| Fase de Compresión/Escape | Las cámaras en contracción comprimen y expulsan el gas a través de los puertos de escape, reduciendo progresivamente la presión. |
| Beneficios Clave | Recirculación constante para un vacío estable, refrigeración inherente para tolerancia a vapores y conservación de agua. |
| Limitaciones | Vacío definitivo limitado por la presión de vapor del agua (~15-25 Torr), potencial de contaminación por vapores o humedad. |
| Aplicaciones Comunes | Procesos de laboratorio rutinarios como filtración, destilación y eliminación de disolventes en evaporadores rotatorios. |
