Para realizar una operación de vacío con una bomba de vacío de circulación de agua, primero debe llenar su depósito con agua limpia y fresca. A continuación, conecte el puerto de succión de la bomba al equipo que necesita evacuar, asegúrese de que la alimentación esté conectada y luego simplemente encienda el interruptor de la bomba. El mecanismo interno comenzará a crear un vacío y podrá seguir su progreso en el manómetro de vacío adjunto.
El principio central no se trata de chorros de agua o succión simple. En cambio, un impulsor rotatorio descentrado lanza el agua contra la carcasa exterior de la bomba, formando un anillo líquido. El espacio en expansión y contracción entre el impulsor y este anillo de agua actúa como una serie de "pistones líquidos" que atrapan, comprimen y expulsan el aire, creando así un vacío.

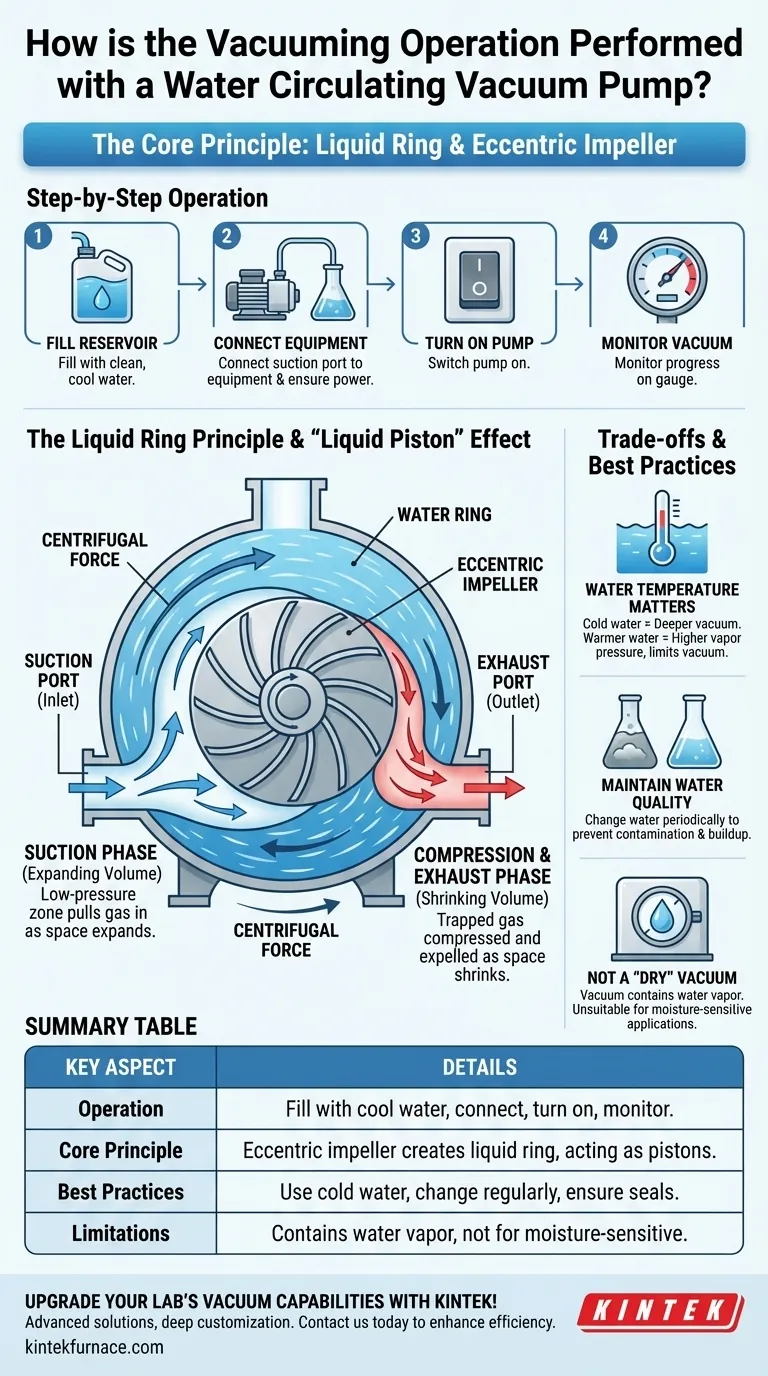

El Principio del Anillo Líquido
Para utilizar esta bomba de manera efectiva, debe comprender cómo utiliza el agua para mover el aire. Es un proceso mecánico ingenioso, no solo un dispositivo de succión simple.
El Papel de la Fuerza Centrífuga
Cuando enciende la bomba, un componente interno llamado impulsor gira a alta velocidad.
Esta rotación arroja el agua del depósito hacia afuera debido a la fuerza centrífuga, creando un anillo de agua giratorio y estable que se presiona firmemente contra la pared interior de la carcasa cilíndrica de la bomba.
El Impulsor Excéntrico: La Clave del Vacío
El elemento de diseño más crítico es que el impulsor está montado de manera excéntrica, o descentrada, dentro de la carcasa de la bomba.
Esto significa que a medida que el impulsor gira, el espacio entre el cubo central del impulsor y la superficie interior del anillo de agua cambia constantemente.
El "Pistón Líquido" en Acción
Este espacio cambiante crea una acción de bombeo. Piense en el espacio entre dos paletas adyacentes del impulsor como una pequeña cámara.
- Fase de Succión: A medida que las paletas giran hacia el área donde el volumen de la cámara se expande (el espacio en forma de media luna se ensancha), se crea una zona de baja presión. Esto extrae gas del puerto de succión conectado a su equipo.
- Fase de Compresión y Escape: A medida que las paletas continúan girando hacia el área donde el volumen de la cámara se reduce (el espacio se estrecha), el gas atrapado se comprime. Luego se expulsa a través de un puerto de escape.
Este ciclo se repite con cada rotación, eliminando continuamente gas de su sistema y creando un vacío confiable. El agua crea el sello y disipa el calor de la compresión.
Comprender las Compensaciones y las Mejores Prácticas
Aunque son robustas, el rendimiento de una bomba de anillo líquido está directamente relacionado con el estado de su fluido de trabajo: el agua.
La Importancia de la Temperatura del Agua
El vacío final que puede alcanzar una bomba está limitado por la presión de vapor del agua misma.
El agua más caliente tiene una presión de vapor más alta, lo que significa que se evapora más fácilmente. Este vapor de agua actúa como un gas que la bomba no puede eliminar, estableciendo un "suelo" para la mínima presión que se puede alcanzar. Usar agua fría da como resultado un vacío más profundo y efectivo.
Mantenimiento de la Calidad del Agua
Con el tiempo, el agua del depósito puede contaminarse con disolventes o productos químicos extraídos de su experimento. También puede volverse turbia debido a la acumulación de minerales.
El agua contaminada puede reducir la eficiencia de la bomba y, en algunos casos, dañar los componentes internos. Es una buena práctica cambiar el agua periódicamente por un suministro nuevo y limpio.
No es un Vacío "Seco"
Debido a que el vacío se crea en contacto directo con el agua, el vacío resultante siempre contendrá una pequeña cantidad de vapor de agua. Esto lo hace inadecuado para aplicaciones que son extremadamente sensibles a la humedad.
Tomar la Decisión Correcta para su Objetivo
Al comprender el principio subyacente, puede optimizar el funcionamiento de la bomba para sus necesidades específicas.
- Si su enfoque principal es lograr el vacío más profundo: Comience siempre con agua fresca y fría y asegúrese de que todas las conexiones de manguera estén perfectamente selladas para evitar fugas.
- Si su enfoque principal es la fiabilidad a largo plazo: Compruebe y reemplace periódicamente el agua del depósito para evitar la acumulación de contaminantes o minerales que puedan degradar el rendimiento.
- Si su enfoque principal es la eficiencia del laboratorio: Recuerde que muchas de estas bombas tienen puertos para suministrar simultáneamente agua de refrigeración circulante para un condensador u otro aparato.
Dominar esta herramienta proviene de reconocer que está controlando un sistema mecánico dinámico, no solo accionando un interruptor.
Tabla Resumen:
| Aspecto Clave | Detalles |
|---|---|
| Pasos de Operación | Llenar el depósito con agua fría, conectar el puerto de succión, encender la bomba, monitorear el manómetro de vacío |
| Principio Central | El impulsor excéntrico crea un anillo líquido, que actúa como pistones para atrapar, comprimir y expulsar el aire |
| Mejores Prácticas | Usar agua fría para un vacío más profundo, cambiar el agua regularmente, asegurar sellos herméticos |
| Limitaciones | No apto para aplicaciones sensibles a la humedad debido a la presencia de vapor de agua |
