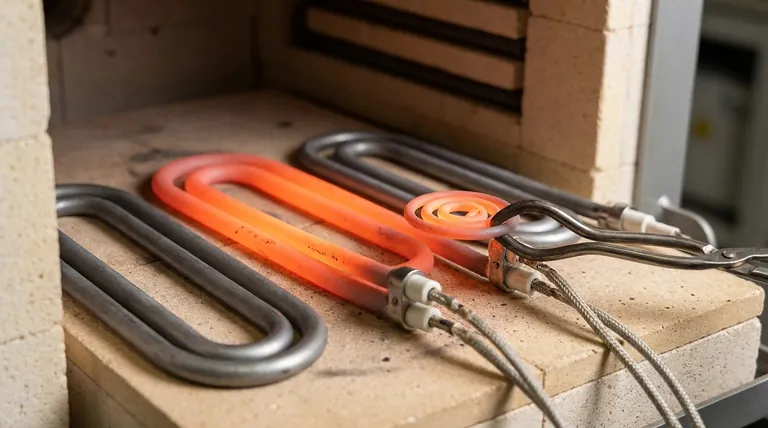

En esencia, la principal ventaja de un elemento calefactor en forma de U es su diseño único que permite conexiones eléctricas de un solo lado. Esta configuración resuelve desafíos de instalación específicos donde una barra recta no puede abarcar la cámara de calentamiento o donde el acceso está limitado a un solo lado, como en ciertos diseños de hornos o sistemas de tubos radiantes sellados.
Elegir el elemento calefactor adecuado requiere comprender dos factores distintos: la forma física y el material. El beneficio clave de la forma de U es su flexibilidad de instalación, mientras que las características de alto rendimiento como la resistencia a temperaturas extremas provienen del material de Carburo de Silicio (SiC) del que está hecho.
La ventaja estratégica: por qué la forma de "U" es importante
La decisión de utilizar un elemento en forma de U casi siempre está impulsada por las limitaciones físicas y los objetivos de diseño del equipo de calefacción. Es una solución a un conjunto específico de problemas de ingeniería.
Conexión eléctrica de un solo lado
El beneficio más significativo es que ambos terminales eléctricos están en el mismo lado del horno. Esto simplifica el cableado, reduce la complejidad del sistema de suministro de energía y, a menudo, hace que la huella general del equipo sea más compacta.
Cámaras amplias o inaccesibles
En hornos grandes, el uso de una sola barra recta larga puede ser mecánicamente inestable. Un elemento en forma de U, apoyado en una pared, puede proyectar calor profundamente en una cámara sin requerir un segundo punto de conexión en el lado opuesto, al que puede ser difícil o imposible acceder.
Ideal para sistemas de tubos radiantes
Los elementos en forma de U son perfectamente adecuados para tubos radiantes. El elemento se puede insertar en un tubo sellado desde un extremo, calentando el tubo que luego irradia calor a la cámara. Esto protege el elemento de la atmósfera del horno y viceversa, permitiendo un calentamiento indirecto.
Instalación y reemplazo simplificados
Debido a que todas las conexiones están en un solo lado, los elementos se pueden instalar o reemplazar sin tener que enfriar completamente el horno o acceder a múltiples lados del equipo. Esto reduce drásticamente el tiempo de inactividad y simplifica los procedimientos de mantenimiento.
La base del rendimiento: el poder del carburo de silicio (SiC)
Si bien la forma de U proporciona beneficios de instalación, la razón por la que estos elementos se utilizan en aplicaciones exigentes es el propio material cerámico de carburo de silicio (SiC). Estas ventajas están presentes independientemente de la forma del elemento.
Resistencia a temperaturas extremas
Los elementos de SiC pueden operar a temperaturas muy altas, a menudo superando los 1600 °C (2900 °F), sin fundirse ni deformarse. Esta capacidad es esencial para procesos como la sinterización, la fusión y el tratamiento térmico de materiales especializados.
Alta eficiencia energética y calentamiento rápido
Debido a su baja masa térmica y excelente conductividad térmica a altas temperaturas, el SiC se calienta muy rápidamente. Esto reduce los tiempos del ciclo del proceso y ahorra energía, lo que reduce los costos operativos generales.
Durabilidad y longevidad excepcionales
El carburo de silicio es una cerámica dura y duradera que resiste la corrosión y la oxidación en muchos entornos industriales hostiles. Esto conduce a una vida útil más larga en comparación con muchos elementos calefactores metálicos, lo que reduce la frecuencia de reemplazo.
Control preciso del proceso
La resistencia eléctrica del SiC permite un control preciso de la temperatura mediante controladores de potencia modernos (como los SCR). Esta previsibilidad es fundamental para aplicaciones que requieren un entorno térmico estable y uniforme.
Comprendiendo las compensaciones
Ninguna solución es perfecta. Ser un asesor eficaz significa reconocer las limitaciones de los elementos de SiC para evitar una aplicación incorrecta.
Fragilidad mecánica
Como la mayoría de las cerámicas, los elementos de SiC son frágiles. Son susceptibles a daños por golpes o impactos mecánicos, lo que requiere un manejo cuidadoso durante la instalación y el funcionamiento.
Envejecimiento de la resistencia
Durante su vida útil, los elementos de SiC aumentan gradualmente su resistencia eléctrica. Su sistema de suministro de energía debe diseñarse con suficiente reserva de voltaje para compensar este "envejecimiento" y mantener la potencia de salida completa con el tiempo.
Mayor costo inicial
En comparación con los elementos metálicos comunes como el Kanthal (FeCrAl), los elementos de SiC suelen tener un precio de compra inicial más alto. Este costo a menudo se justifica por su mayor vida útil y sus capacidades de temperatura más altas, pero debe tenerse en cuenta en el presupuesto del proyecto.
Elegir el elemento adecuado para su aplicación
Utilice este marco para alinear su elección con su objetivo de ingeniería principal.
- Si su objetivo principal es simplificar el diseño o el mantenimiento del horno: La forma de U es superior, ya que permite conexiones de un solo lado que eliminan la necesidad de cableado y acceso en ambos lados de la cámara.
- Si su objetivo principal es alcanzar temperaturas de proceso superiores a 1200 °C (2200 °F): El material de carburo de silicio es su ventaja clave, ya que proporciona calor confiable donde la mayoría de los elementos metálicos fallarían.
- Si su objetivo principal es la sensibilidad al presupuesto para una aplicación de baja temperatura: Un elemento metálico tradicional puede ser más adecuado, siempre que cumpla con sus requisitos de temperatura y atmósfera.
Al separar los beneficios de la forma del elemento de su material, puede tomar una decisión de ingeniería precisa y efectiva.
Tabla resumen:
| Tipo de ventaja | Beneficios clave |
|---|---|
| Forma (en forma de U) | Conexiones eléctricas de un solo lado, abarca cámaras amplias, ideal para tubos radiantes, instalación y reemplazo simplificados |
| Material (carburo de silicio) | Resistencia a temperaturas extremas (>1600 °C), alta eficiencia energética, calentamiento rápido, durabilidad excepcional, control preciso del proceso |
| Compensaciones | Fragilidad mecánica, envejecimiento de la resistencia, mayor costo inicial |
