Los tubos huecos de cobre cumplen una doble función en los hornos de inducción: actúan como conductor eléctrico para el campo de inducción y como conducto para la gestión térmica activa. Dado que la fusión por inducción requiere corrientes de alta potencia, la propia bobina genera un calor resistivo significativo que, de lo contrario, destruiría el equipo. El diseño hueco facilita la circulación de agua de refrigeración directamente a través del conductor, evitando que el cobre se funda y garantizando la integridad del aislamiento eléctrico.
Al integrar la refrigeración por agua en el diseño del conductor, las bobinas de inducción pueden soportar operaciones continuas de alta potencia (como 50 kW) sin fallos térmicos. Este mecanismo disipa eficazmente las pérdidas de calor resistivo para preservar la integridad estructural y eléctrica del horno.
La física del calentamiento de la bobina
La inevitabilidad del calor resistivo
Los hornos de inducción funcionan haciendo pasar corrientes alternas masivas a través de una bobina. Si bien el objetivo principal es calentar el metal dentro del horno, la bobina en sí no es un superconductor perfecto.
Generación de calor interno
A medida que la corriente fluye a través del cobre, la resistencia eléctrica genera una cantidad significativa de calor "residual" dentro de la bobina. A niveles de alta potencia, como 50 kW, esta acumulación de calor interno es rápida e intensa.
Limitaciones del material
Sin una intervención activa, la temperatura de la bobina aumentaría rápidamente por encima del punto de fusión del cobre. La refrigeración pasiva por aire es insuficiente para manejar cargas térmicas de esta magnitud.
La solución refrigerada por agua
Eliminación activa del calor
La geometría hueca permite que el agua fluya a través del centro del conductor, colocando el refrigerante en contacto directo con la fuente de calor. Esto garantiza la eliminación continua de energía térmica tan rápido como se genera.
Protección del aislamiento eléctrico
El cobre no es el único componente vulnerable; el aislamiento eléctrico entre las espiras de la bobina es muy sensible al calor. La refrigeración por agua mantiene la temperatura superficial de la bobina lo suficientemente baja como para evitar la rotura del aislamiento y los cortocircuitos.
Garantía de longevidad del sistema
Al estabilizar la temperatura, el sistema de refrigeración por agua evita el estrés térmico y la deformación. Esto permite que el horno funcione con ciclos de fusión continuos y fiables sin degradar el hardware.
Compensaciones y consideraciones críticas
Complejidad y mantenimiento
Introducir agua en un sistema eléctrico añade complejidad. Los operadores deben mantener rigurosamente el circuito de refrigeración para evitar fugas, que podrían causar fallos eléctricos catastróficos.
El riesgo de acumulación de sarro
Con el tiempo, pueden acumularse depósitos minerales o "sarro" dentro de los tubos huecos. Esto actúa como un aislante, reduciendo la eficiencia de la transferencia de calor y pudiendo provocar sobrecalentamiento localizado.
Dependencia de la continuidad del flujo
El sistema depende totalmente de la bomba de agua. Un fallo en el flujo de agua, incluso durante un breve período de funcionamiento, puede provocar la destrucción inmediata de la bobina.
Maximización de la fiabilidad de la bobina
Para garantizar la seguridad y la eficiencia de su sistema de inducción, considere las siguientes prioridades operativas:
- Si su principal objetivo es la operación continua de alta potencia: Asegúrese de que su sistema de refrigeración esté clasificado para disipar la carga de calor específica generada a potencia máxima (por ejemplo, 50 kW).
- Si su principal objetivo es la longevidad del sistema: Implemente estrictos controles de calidad del agua y filtración para evitar la acumulación de minerales dentro de los tubos huecos de cobre.
- Si su principal objetivo es la seguridad: Instale sensores de flujo redundantes que apaguen automáticamente la fuente de alimentación si la presión del agua disminuye.
La integración de tubos huecos refrigerados por agua convierte el factor limitante del calor resistivo en una variable operativa manejable.
Tabla resumen:
| Característica | Función y beneficio |
|---|---|
| Geometría hueca | Permite el flujo interno de agua directamente a través del conductor eléctrico. |
| Refrigeración activa | Disipa rápidamente el calor resistivo para evitar que el cobre se funda. |
| Protección del aislamiento | Mantiene bajas las temperaturas superficiales para evitar cortocircuitos eléctricos. |
| Estabilidad térmica | Evita la deformación estructural y prolonga la vida útil operativa de la bobina. |
| Manejo de potencia | Permite la operación continua a cargas elevadas (por ejemplo, 50 kW) sin fallos. |
Maximice el rendimiento de su inducción con KINTEK
No permita que el estrés térmico comprometa la eficiencia de su laboratorio. KINTEK ofrece soluciones de fusión por inducción líderes en la industria, respaldadas por I+D experta y fabricación de precisión. Ya sea que necesite sistemas Muffle, Tube, Rotary, Vacuum o CVD, nuestros hornos de alta temperatura son totalmente personalizables para satisfacer sus necesidades específicas de gestión térmica.
Garantice la longevidad del sistema y la seguridad operativa con equipos diseñados para las aplicaciones de alta potencia más exigentes. Póngase en contacto con nuestros expertos técnicos hoy mismo para descubrir cómo nuestros diseños optimizados para la refrigeración pueden mejorar sus resultados de investigación y producción.

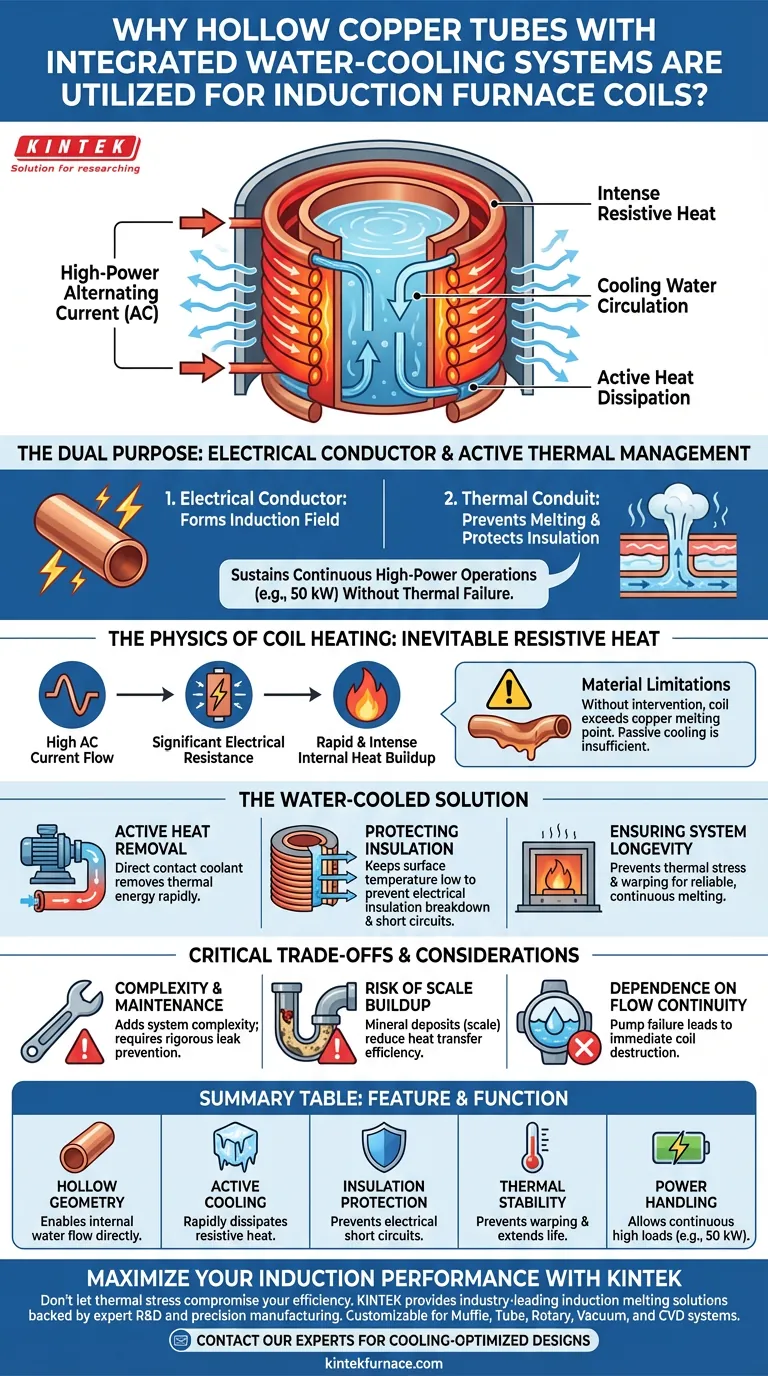

Guía Visual
