En la práctica, la bomba de vacío de agua circulante es ampliamente considerada como una herramienta fiable y eficaz, particularmente en entornos educativos y de investigación a pequeña escala. Se ha implementado con éxito en numerosos experimentos químicos para procesos como la filtración, la destilación y la desgasificación, recibiendo comentarios positivos por su simplicidad y robustez.
Esta bomba es un caballo de batalla fundamental para los procedimientos de laboratorio estándar. Su valor reside en su durabilidad y facilidad de uso, aunque su rendimiento final está inherentemente limitado por las propiedades físicas del agua misma.

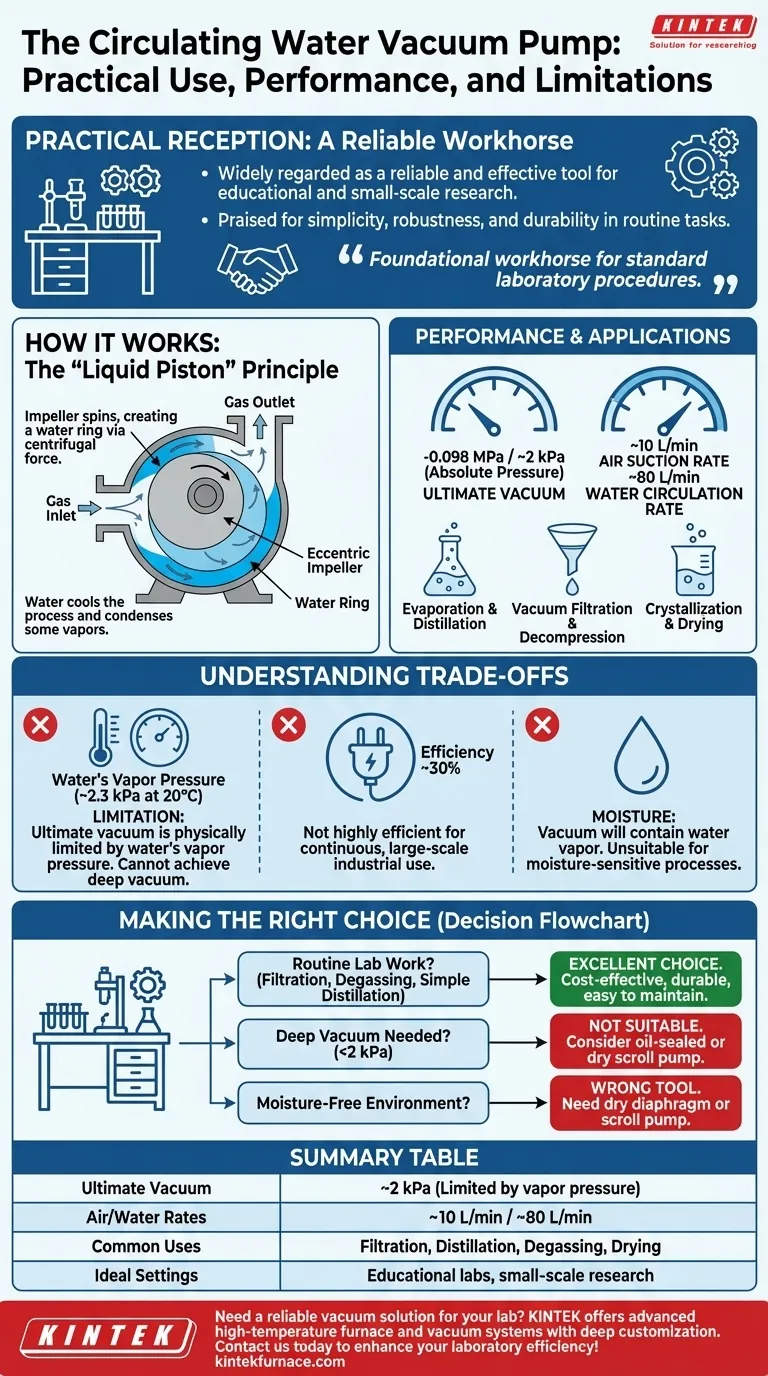

Cómo funciona una bomba de vacío de agua circulante
Para comprender su recepción práctica, primero debemos entender su diseño. A diferencia de las complejas bombas de alto vacío, su principio es elegantemente simple y mecánico.
El principio central: El "pistón líquido"
La bomba utiliza agua como medio de trabajo. Dentro de la carcasa de la bomba, un impulsor excéntrico gira, creando un anillo de agua a lo largo de la pared exterior debido a la fuerza centrífuga.
Debido a que el impulsor es excéntrico, el espacio entre sus palas y el anillo de agua cambia constantemente. A medida que el espacio se expande, aspira gas de la entrada; a medida que se contrae, comprime y expulsa el gas, creando un efecto de vacío continuo. Esta acción a menudo se describe como una serie de "pistones líquidos" radiales.
Por qué el agua es el fluido de trabajo
El agua se utiliza porque es barata, fácilmente disponible y eficaz para formar el anillo líquido necesario. La bomba está diseñada para trabajar con agua u otros líquidos que comparten propiedades químicas y físicas similares.
Este diseño también significa que el funcionamiento de la bomba ayuda a enfriar el proceso de generación de vacío y puede condensar algunos vapores extraídos del experimento, lo que puede ser una ventaja.
Rendimiento práctico y aplicaciones
El diseño de la bomba dicta directamente sus casos de uso ideales y su límite de rendimiento. No es una bomba de vacío profundo de alto rendimiento, sino una herramienta de uso general para tareas comunes de laboratorio.
Métricas de rendimiento típicas
Un modelo representativo demuestra las capacidades típicas de esta tecnología. Puede alcanzar un vacío final de aproximadamente -0.098 MPa (megapascales), lo que equivale a una presión absoluta de alrededor de 2 kPa (20 mbar).
Otras especificaciones clave incluyen una tasa de succión de aire de grifo único de alrededor de 10 L/min y una tasa de circulación de agua de 80 L/min. Estas unidades suelen ser de tamaño de sobremesa y están construidas para un funcionamiento continuo.
Usos comunes en laboratorio
Este nivel de vacío es perfectamente adecuado para una amplia gama de procesos comunes. Destaca en aplicaciones como:
- Evaporación y destilación
- Cristalización y secado
- Sublimación
- Filtración al vacío y descompresión
- Desgasificación de líquidos
Recepción en entornos educativos y de investigación
La bomba es excepcionalmente bien recibida en laboratorios escolares y universitarios. Su diseño robusto y fácil de mantener y la ausencia de aceite de bomba la convierten en una opción segura y rentable para la enseñanza y la investigación rutinaria.
Comprender las compensaciones
Ninguna tecnología es perfecta para cada tarea. La bomba de vacío de agua circulante tiene claras limitaciones que son fundamentales comprender antes de seleccionarla para un proyecto.
La limitación del vacío final: La presión de vapor del agua
La limitación más importante es que el vacío final que esta bomba puede lograr está físicamente limitado por la presión de vapor del agua que utiliza. A medida que la presión del sistema disminuye, el agua en la bomba comienza a hervir, creando vapor de agua que impide que el vacío se profundice.
A 20°C (68°F), la presión de vapor del agua es de aproximadamente 2.3 kPa. Por eso el vacío máximo de la bomba es de alrededor de 2 kPa; simplemente no puede lograr un vacío más profundo que la presión del vapor de agua que está creando.
Eficiencia y uso de energía
Estas bombas generalmente no son muy eficientes. Una calificación de eficiencia típica es de alrededor del 30%, aunque algunos modelos de gama alta pueden alcanzar el 50%. Para operaciones industriales continuas y a gran escala, esto podría conducir a importantes costos de energía en comparación con otras tecnologías de vacío.
Potencial de contaminación por vapor de agua
Dado que el fluido de trabajo es agua, el vacío resultante siempre contendrá una presión parcial de vapor de agua. Para procesos que son altamente sensibles a la humedad, este tipo de bomba es inadecuada.
Tomar la decisión correcta para su aplicación
Seleccionar la bomba de vacío adecuada requiere hacer coincidir las capacidades de la tecnología con su objetivo específico.
- Si su enfoque principal es el trabajo de laboratorio rutinario como filtración, desgasificación o destilación simple: Esta bomba es una excelente opción, rentable y duradera.
- Si su enfoque principal es lograr un vacío profundo para procesos sensibles (<2 kPa): Esta bomba no es adecuada. Debería considerar una bomba rotatoria de paletas sellada con aceite o una bomba de espiral seca en su lugar.
- Si su enfoque principal es un entorno de vacío completamente libre de humedad: Esta bomba es la herramienta equivocada. Es necesaria una bomba de diafragma o de espiral seca para evitar la contaminación por vapor de agua.
En última instancia, la bomba de vacío de agua circulante se ha ganado su lugar como una herramienta confiable y valiosa al realizar de manera fiable su función prevista dentro de sus límites bien definidos.
Tabla resumen:
| Aspecto | Detalles |
|---|---|
| Vacío final | ~2 kPa (limitado por la presión de vapor del agua) |
| Tasa de succión de aire | ~10 L/min |
| Tasa de circulación de agua | ~80 L/min |
| Eficiencia | 30-50% |
| Usos comunes | Filtración, destilación, desgasificación, secado |
| Entornos ideales | Laboratorios educativos, investigación a pequeña escala |
| Limitaciones | No apta para vacío profundo o procesos sensibles a la humedad |
