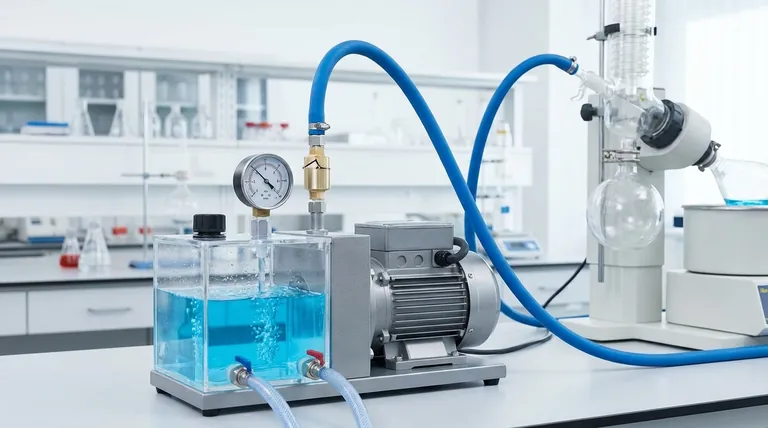

En su esencia, una bomba de vacío de agua circulante consta de un cuerpo de bomba con un impulsor, un tanque de agua, una válvula de retención de seguridad y un manómetro de vacío. El impulsor mueve el agua para crear presión negativa, el tanque contiene el agua, la válvula de retención evita que el agua fluya hacia atrás en su sistema, y el manómetro mide el nivel de vacío resultante.
La bomba de vacío de agua circulante es más que un simple dispositivo mecánico; es un sistema que utiliza magistralmente las propiedades físicas del agua para crear un vacío. Aprovecha un anillo giratorio de agua como un "pistón líquido" para atrapar y expulsar moléculas de gas, ofreciendo una solución sin aceite y de baja contaminación para aplicaciones de laboratorio e industriales.
El Principio Fundamental: Cómo el Agua Crea un Vacío
Una bomba de vacío de agua circulante, también conocida como bomba de anillo de agua, no "aspira" aire en el sentido tradicional. En su lugar, utiliza la energía cinética del agua para desplazar el gas de un recipiente sellado.
El Fluido de Trabajo: El Papel del Agua
El agua es el medio de trabajo esencial para este tipo de bomba. Cumple dos funciones principales: crear el sello para el vacío y disipar el calor generado durante la compresión del gas.
El Mecanismo de Bombeo: El Impulsor Excéntrico
El corazón de la bomba es un impulsor con múltiples palas que se monta excéntricamente (descentrado) dentro de una carcasa cilíndrica de la bomba.
A medida que el impulsor gira, la fuerza centrífuga lanza el agua hacia afuera, formando un anillo líquido concéntrico que se adhiere a la pared interior de la carcasa.
Debido a que el impulsor está descentrado, el espacio entre las palas del impulsor y el anillo de agua cambia continuamente. Este cambio cíclico en el volumen es lo que impulsa la acción de bombeo.
El "Pistón Líquido" en Acción
A medida que las palas giran hacia su punto de máxima distancia de la carcasa, el volumen del espacio entre ellas y el anillo de agua aumenta. Esta expansión aspira gas desde el puerto de succión.
A medida que las palas continúan girando hacia su punto más cercano a la carcasa, el volumen disminuye. Esta acción comprime el gas atrapado y lo expulsa a través del puerto de escape. Este ciclo repetitivo de expansión y compresión elimina eficazmente el gas del sistema.
Un Desglose de los Componentes Clave y Sus Funciones
Cada componente juega un papel crítico y distinto en el funcionamiento y la seguridad de la bomba.
El Cuerpo de la Bomba y el Impulsor
Este es el núcleo mecánico donde se forma el anillo de agua y tiene lugar la acción del "pistón líquido". La ingeniería precisa del impulsor y la carcasa determina la eficiencia de la bomba y el nivel de vacío final.
El Tanque de Agua (Depósito)
El tanque integrado contiene el agua circulante. Actúa como fuente para el fluido de trabajo y como disipador de calor, absorbiendo el calor de la compresión para mantener un rendimiento estable.
La Válvula de Retención o Botella de Seguridad
Esta es una característica de seguridad crítica. Su único propósito es evitar que el agua sea aspirada hacia atrás en el sistema de vacío o en el experimento si la bomba se apaga o falla la energía. Esto protege los equipos sensibles y las reacciones químicas de la contaminación.
El Manómetro de Vacío
Este componente proporciona una medición en tiempo real del nivel de vacío, típicamente en Megapascales (MPa) o Kilopascales (KPa). Le permite monitorear el rendimiento de la bomba y saber cuándo se ha alcanzado el vacío deseado.
Las Tomas de Succión
Estos son los puertos de conexión donde se conectan las mangueras de vacío de su aparato (por ejemplo, un evaporador rotatorio o un matraz de filtración). Muchos modelos tienen varias tomas para evacuar más de un sistema simultáneamente.
Comprendiendo las Ventajas y Desventajas
Ninguna herramienta es perfecta para cada trabajo. Comprender las características únicas de una bomba de agua es clave para usarla de manera efectiva.
Ventaja Clave: Sin Aceite y Baja Contaminación
Debido a que la bomba utiliza solo agua como fluido de trabajo, no hay riesgo de que el vapor de aceite contamine su sistema de vacío o sus muestras. Esta es una ventaja enorme en aplicaciones químicas, farmacéuticas y de procesamiento de alimentos.
Ventaja Clave: Funcionalidad de Doble Propósito
Además de crear un vacío, la bomba puede suministrar simultáneamente agua de refrigeración circulante a su aparato de reacción. Esta doble funcionalidad ahorra espacio, energía y el costo de un enfriador separado.
Limitación: Nivel Máximo de Vacío
El vacío más profundo que puede alcanzar una bomba de agua está limitado físicamente por la presión de vapor del agua misma. Esto significa que no puede alcanzar los niveles de vacío alto o ultra-alto posibles con bombas selladas con aceite o de espiral seca. Un vacío máximo típico es de alrededor de -0.098 MPa.
Limitación: Temperatura y Consumo de Agua
El rendimiento de la bomba depende de la temperatura del agua; el agua más fría resulta en un mejor vacío. Además, parte del agua se perderá por evaporación con el tiempo y es posible que deba rellenarse para operaciones de larga duración.
Tomar la Decisión Correcta para Su Aplicación
Utilice estas pautas para determinar si esta bomba se ajusta a sus necesidades específicas.
- Si su enfoque principal es la evacuación general de laboratorio (por ejemplo, evaporación rotatoria, filtración): Esta bomba es una opción ideal y de bajo mantenimiento debido a su funcionamiento sin aceite y su capacidad de refrigeración de doble uso.
- Si su enfoque principal es lograr un vacío alto o ultra-alto para la ciencia de superficies sensible: Necesitará una tecnología de bomba diferente, ya que el vacío de una bomba de agua está limitado por las propiedades físicas del agua.
- Si su enfoque principal es la seguridad del proceso y la prevención de la contaminación de la muestra: El diseño inherente sin aceite y la válvula de retención integrada la convierten en una opción altamente confiable y segura para la mayoría de los procesos químicos.
Comprender estos componentes y su interacción le permite aprovechar esta robusta herramienta de manera segura y efectiva en su trabajo.
Tabla Resumen:
| Componente | Función |
|---|---|
| Impulsor | Gira para crear un anillo de agua para el desplazamiento de gas y la generación de vacío |
| Tanque de Agua | Contiene y hace circular el agua, actuando como disipador de calor para un funcionamiento estable |
| Válvula de Retención | Evita el reflujo de agua para proteger el equipo de la contaminación |
| Manómetro de Vacío | Mide el nivel de vacío en tiempo real para el monitoreo del rendimiento |
| Tomas de Succión | Conecta mangueras para evacuar múltiples sistemas simultáneamente |
¡Actualice su laboratorio con las avanzadas soluciones de hornos de alta temperatura de KINTEK! Aprovechando una excepcional investigación y desarrollo y una fabricación interna, proporcionamos a diversos laboratorios bombas de vacío fiables sin aceite y sistemas personalizados como hornos de mufla, de tubo, rotativos, hornos de vacío y atmósfera, y sistemas CVD/PECVD. Nuestra profunda capacidad de personalización garantiza soluciones precisas para sus necesidades experimentales únicas. Contáctenos hoy para mejorar la eficiencia y la seguridad en sus aplicaciones.

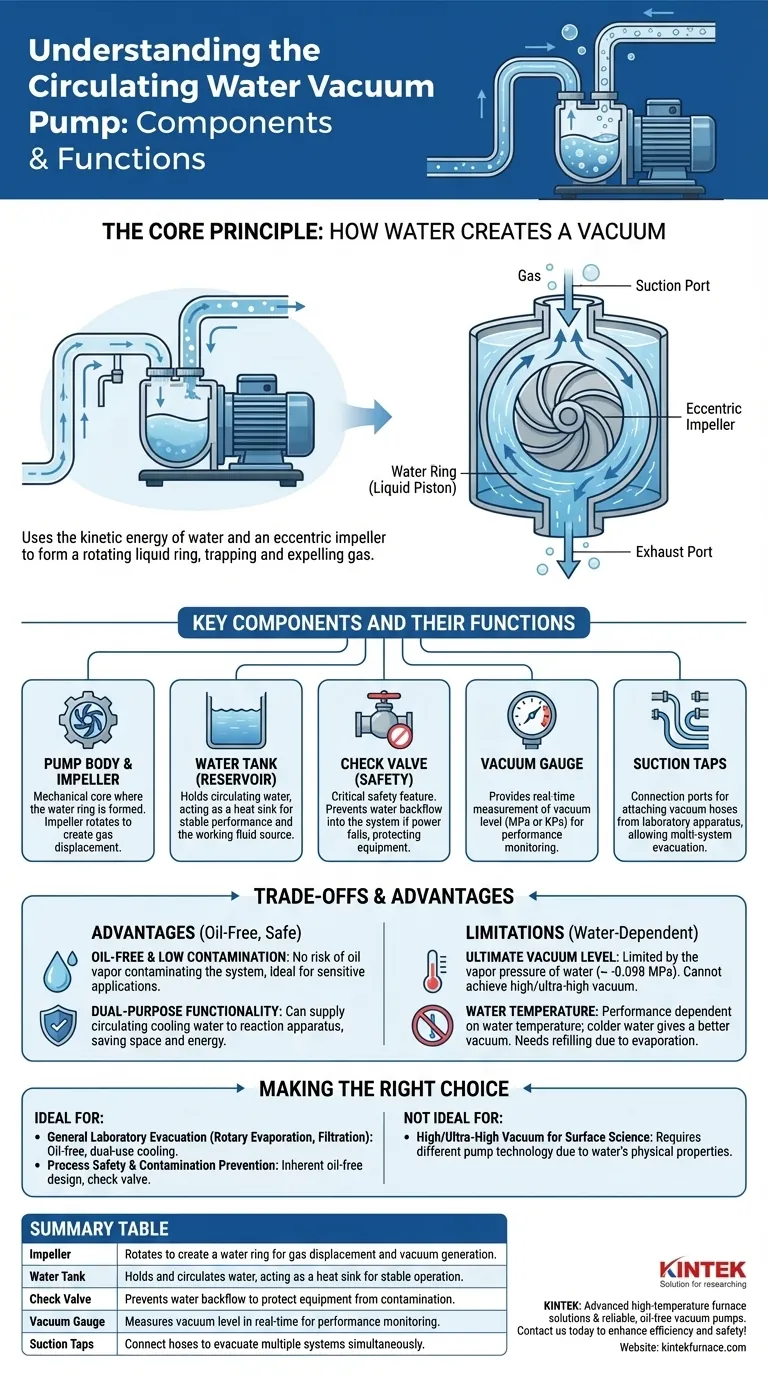

Guía Visual
