Durante la primera rotación de 180 grados del impulsor de una bomba de vacío de circulación de agua, el evento principal es la creación de vacío al aspirar gas hacia la bomba. A medida que el impulsor gira, las cámaras formadas entre sus álabes y un anillo de agua se expanden progresivamente en volumen. Esta expansión reduce la presión dentro de las cámaras, aspirando gas a través del puerto de succión.
El principio fundamental no es solo la rotación, sino la geometría. El impulsor está montado descentrado dentro de la carcasa, lo que hace que los compartimentos sellados de agua se expandan y luego se contraigan, lo que crea la succión y compresión necesarias para funcionar como bomba de vacío.

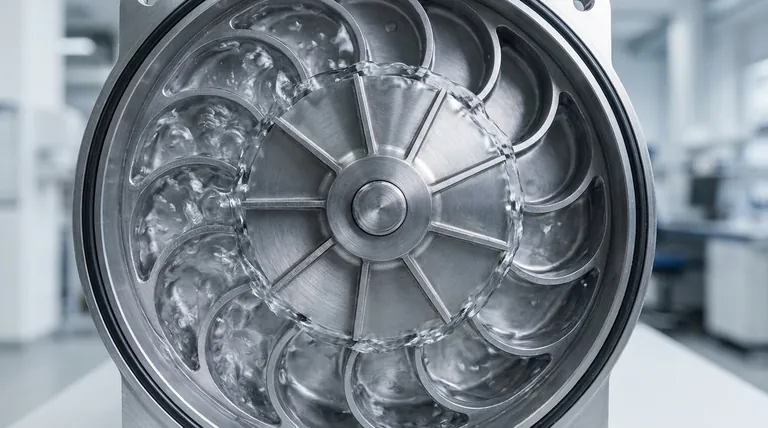

El Mecanismo Fundamental: Excentricidad y el Anillo Líquido
Para entender la fase de succión, primero debe comprender cómo se construye la bomba. Toda la operación depende de un diseño mecánico inteligente y robusto.
Establecimiento del Anillo Líquido
Cuando la bomba arranca, la fuerza centrífuga arroja el fluido de trabajo —típicamente agua— contra la pared interna de la carcasa cilíndrica de la bomba. Esto crea un anillo estable y giratorio de líquido que es concéntrico con la carcasa misma.
El Papel Crítico del Montaje Excéntrico
El impulsor se instala excéntricamente (descentrado) dentro de la carcasa.
Esto significa que el cubo del impulsor está muy cerca del anillo líquido en un punto (inferior) y más alejado en el punto opuesto (superior). Esta variación en la distancia es clave para el funcionamiento de la bomba.
Formación de las Cámaras de Bombeo
Los álabes del impulsor dividen el espacio en forma de media luna entre el cubo del impulsor y la superficie interior del anillo líquido. Esto crea una serie de cámaras pequeñas e individuales que están selladas por el agua.
La Fase de Succión: Los Primeros 180 Grados
Con los componentes principales establecidos, ahora podemos analizar la primera mitad de la rotación del impulsor, que está dedicada por completo a la succión.
El Volumen en Expansión Crea Vacío
A medida que una cámara gira a través de los primeros 180 grados (moviéndose desde el punto de aproximación más cercano al punto de aproximación más lejano), su volumen aumenta constantemente. Esto se debe a que la pared interna del anillo de agua se aleja más del cubo del impulsor.
Esta expansión de un volumen sellado provoca una caída significativa de la presión, creando un vacío dentro de esa cámara.
Aspiración de Gas desde el Puerto de Succión
El puerto de succión de la bomba está estratégicamente ubicado en esta primera mitad de la rotación. Las cámaras de baja presión pasan por el puerto, y el gas de mayor presión del sistema que está evacuando es aspirado hacia estas cámaras en expansión.
Aislamiento del Puerto de Succión
A medida que cada cámara alcanza la marca de 180 grados, logra su volumen máximo y se llena con el gas aspirado. En este punto, gira más allá del puerto de succión, sellando eficazmente el gas capturado en su interior.
Entendiendo las Compensaciones
Las bombas de vacío de anillo líquido son valoradas por su simplicidad y fiabilidad, pero es importante comprender sus características operativas y limitaciones.
Compresión Casi Isotérmica
El gran volumen de agua actúa como un excelente disipador de calor. Absorbe el calor generado durante la posterior compresión del gas, haciendo que el proceso sea casi isotérmico (temperatura constante). Esta es una gran ventaja al manipular gases sensibles o potencialmente explosivos.
El Fluido de Sellado es Clave
El vacío final que una bomba de anillo líquido puede lograr está limitado por la presión de vapor de su líquido de sellado. Si está utilizando agua, la bomba no puede crear un vacío inferior a la presión a la que el agua comienza a hervir a su temperatura actual.
Potencial de Contaminación
El gas que se bombea está en contacto directo con el líquido de sellado. Esto significa que el líquido puede contaminarse con el gas y, a la inversa, el gas agotado contendrá vapor del líquido de sellado.
Principios Clave para Entender el Funcionamiento
Para aplicar este conocimiento, concéntrese en cómo los principios básicos afectan el rendimiento y la aplicación.
- Si su enfoque principal es la creación de vacío: La clave es el volumen en expansión de las cámaras de agua selladas durante los primeros 180 grados de rotación, que está sincronizado para alinearse con el puerto de succión.
- Si su enfoque principal es el mecanismo general: El montaje excéntrico del impulsor dentro del anillo líquido estático es el elemento de diseño fundamental que permite todo el ciclo de succión y compresión.
- Si su enfoque principal es el rendimiento: La temperatura y el tipo de líquido de sellado son críticos, ya que su presión de vapor limita directamente el vacío máximo alcanzable por la bomba.
Comprender este elegante ciclo de expansión y compresión le permite diagnosticar problemas y apreciar el diseño robusto de la bomba de anillo líquido.
Tabla Resumen:
| Fase | Evento Clave | Resultado |
|---|---|---|
| Primera Rotación de 180° | El impulsor gira, las cámaras se expanden debido al montaje excéntrico | La presión disminuye, el gas es aspirado a través del puerto de succión |
| Principio Clave | Diseño de impulsor excéntrico con anillo líquido | Permite el ciclo de succión y compresión para la creación de vacío |
| Limitación | Presión de vapor del líquido de sellado (ej., agua) | Limita el vacío máximo alcanzable |
¡Mejore su laboratorio con las soluciones avanzadas de vacío de KINTEK! Aprovechando una excepcional I+D y fabricación interna, proporcionamos a diversos laboratorios hornos de alta temperatura como Mufle, Tubo, Rotatorio, Vacío y Atmósfera, y Sistemas CVD/PECVD. Nuestra profunda capacidad de personalización garantiza un ajuste preciso para sus necesidades experimentales únicas, mejorando la eficiencia y la fiabilidad. Contáctenos hoy para discutir cómo nuestras bombas de vacío y hornos pueden optimizar sus procesos.

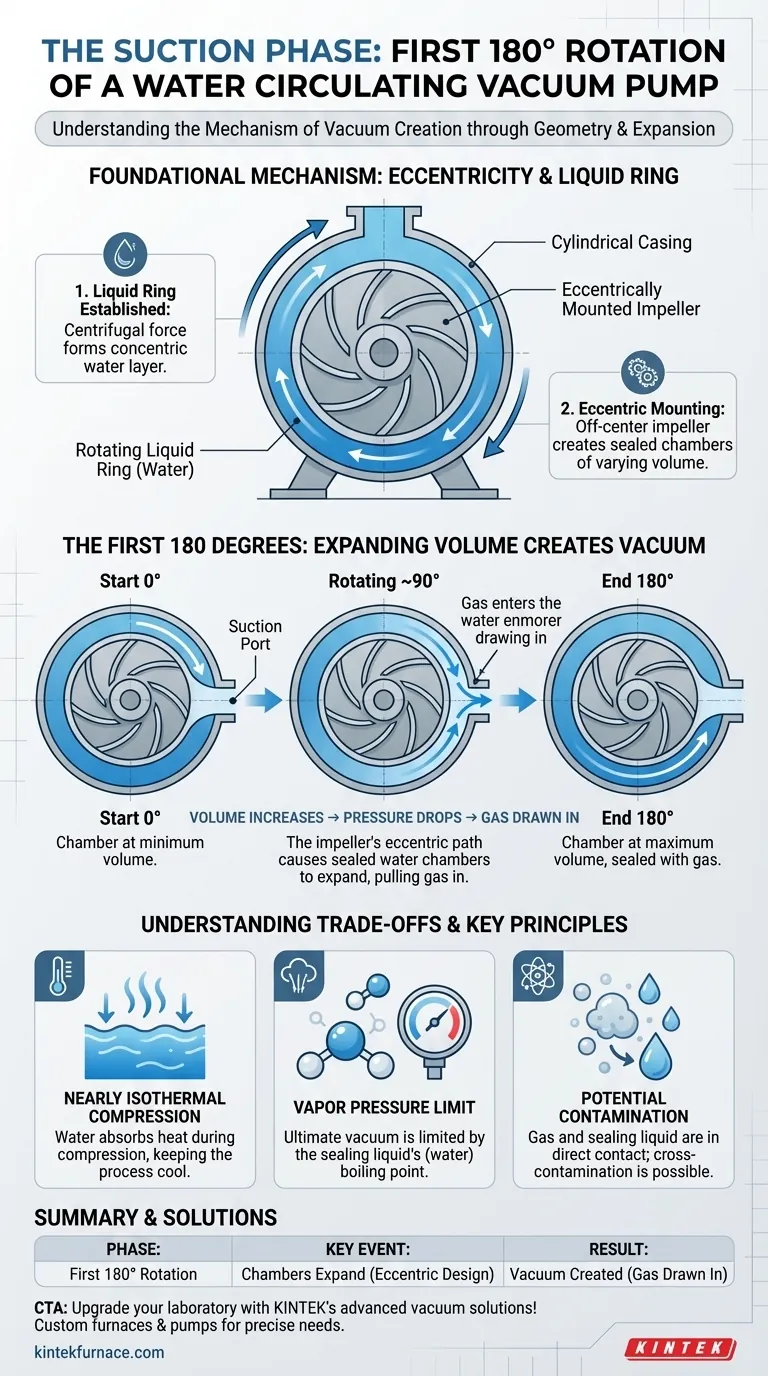

Guía Visual
