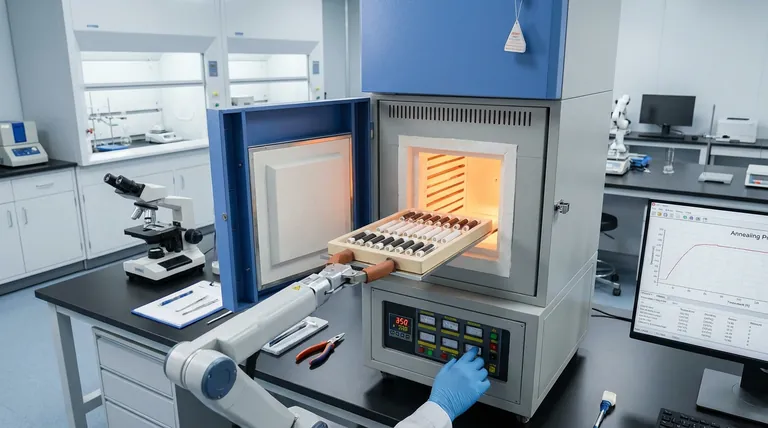

En el ensamblaje de sensores de gas resistivos calentados lateralmente, el horno mufla se utiliza principalmente para realizar un crítico proceso de recocido en tubos cerámicos que han sido recubiertos con pasta sensible al gas. Típicamente realizado a 350 °C, este tratamiento térmico asegura la durabilidad física y la precisión eléctrica del sensor.
Conclusión Clave El horno mufla no es simplemente una herramienta de secado; es esencial para quemar los aglutinantes orgánicos para asegurar que el material sensor se adhiera firmemente al sustrato cerámico. Este proceso es el factor decisivo para establecer un contacto óhmico de alta calidad entre la capa sensora y los electrodos.
El Proceso de Recocido Explicado
Especificaciones del Tratamiento Térmico
La función central del horno mufla en este contexto es someter los tubos cerámicos recubiertos a un entorno estable de alta temperatura.
La temperatura de operación estándar para este proceso de ensamblaje específico es de 350 °C.
Aislamiento de Contaminantes
Una característica definitoria del horno mufla es su capacidad para aislar los sensores del contacto directo con los elementos calefactores y los subproductos de la combustión.
La "mufla", un revestimiento resistente al calor, actúa como una barrera, asegurando que la delicada pasta sensible al gas se caliente estrictamente por radiación y convección, previniendo sobrecalentamientos localizados o contaminación química.
Por Qué Este Paso Determina la Calidad del Sensor
Eliminación de Aglutinantes Orgánicos
La pasta sensible al gas aplicada a los tubos cerámicos contiene aglutinantes orgánicos para mantener la consistencia durante la aplicación.
El alto calor del horno descompone y elimina eficazmente estos aglutinantes.
Si estos aglutinantes permanecieran, interferirían con la capacidad del sensor para interactuar con los gases objetivo.
Asegurando la Adhesión Mecánica
El proceso de recocido solidifica la estructura física del recubrimiento.
Al exponer el material a 350 °C, el horno asegura que el material sensible se adhiera firmemente al sustrato cerámico.
Sin este paso, la capa sensora podría desprenderse o separarse durante la operación, lo que llevaría a la falla del sensor.
Mejorando el Contacto Óhmico
El resultado eléctrico más crítico de este proceso es la mejora de la conexión entre la capa sensora y los electrodos.
Al eliminar los materiales orgánicos aislantes y asentar la estructura, el horno crea un contacto óhmico distinto.
Esta relación lineal de corriente-voltaje es vital para que el sensor proporcione lecturas de resistencia precisas y lineales cuando se detecta gas.
Comprendiendo los Compromisos
Sensibilidad a la Temperatura
Si bien 350 °C es el estándar, las desviaciones de temperatura pueden alterar drásticamente la resistencia base del sensor.
Si la temperatura es demasiado baja, pueden quedar aglutinantes residuales, causando alto ruido eléctrico.
Si la temperatura es excesiva, puede alterar la microestructura del material sensor, reduciendo su sensibilidad a gases específicos.
Tiempo de Proceso vs. Rendimiento
Los hornos mufla proporcionan una excelente uniformidad, pero a menudo son herramientas de proceso por lotes en lugar de herramientas de flujo continuo.
Esto asegura alta calidad por lote, pero puede actuar como un cuello de botella en la fabricación de alto volumen en comparación con los hornos de cinta transportadora.
Tomando la Decisión Correcta para su Objetivo
El uso de un horno mufla se trata de equilibrar la robustez física con la precisión eléctrica.
- Si su enfoque principal es la durabilidad mecánica: Asegúrese de que el ciclo de recocido sea lo suficientemente largo para curar completamente la pasta, garantizando que la capa sensora no se desprenda bajo vibración o choque térmico.
- Si su enfoque principal es la precisión eléctrica: Priorice el control preciso de la temperatura a 350 °C para maximizar la eliminación de aglutinantes, asegurando el contacto óhmico más limpio posible para una transmisión de señal de bajo ruido.
La detección confiable de gases comienza con la pureza y estabilidad del enlace creado en el horno.
Tabla Resumen:
| Característica | Función en el Ensamblaje de Sensores de Gas |
|---|---|
| Proceso Principal | Recocido a alta temperatura de tubos cerámicos recubiertos |
| Temperatura Objetivo | Típicamente 350 °C |
| Eliminación de Aglutinantes | Descompone aglutinantes orgánicos para asegurar la pureza del sensado |
| Adhesión | Asegura una unión firme entre la pasta sensible y el sustrato |
| Beneficio Eléctrico | Establece un contacto óhmico estable para lecturas precisas |
| Control de Contaminación | El revestimiento de mufla aísla los sensores de los elementos calefactores |
Tratamiento Térmico de Precisión para Electrónica Sensible
Los sensores de gas de alto rendimiento exigen la estabilidad térmica y la pureza que solo el equipo diseñado por expertos puede proporcionar. KINTEK ofrece sistemas Muffle, Tube, Rotary, Vacuum y CVD de alta precisión diseñados para cumplir con las rigurosas demandas de la investigación de laboratorio y la fabricación de sensores.
Ya sea que necesite optimizar la eliminación de aglutinantes o asegurar un contacto óhmico perfecto, nuestros hornos de alta temperatura de laboratorio personalizables están respaldados por I+D líder en la industria para ofrecer la precisión que sus materiales requieren.
¿Listo para mejorar su producción de sensores? ¡Contacte a KINTEK hoy mismo para encontrar su solución térmica personalizada!
Referencias
- Zhenchao Sun, Pengfei Cheng. Gas Sensor for Efficient Acetone Detection and Application Based on Au-Modified ZnO Porous Nanofoam. DOI: 10.3390/s24248100
