El umbral crítico para un tubo de sellado en una bomba de vacío de circulación de agua se determina por su presión de entrada. Según el diseño de ingeniería estándar, si la presión de entrada se mantiene en o por debajo de 0,03 Megapascales (MPa), no se requiere una estructura de tubo de sellado dedicada. Por encima de este valor, se convierte en un componente necesario para garantizar la integridad del sistema.
La necesidad de un tubo de sellado se basa fundamentalmente en la gestión de las diferencias de presión. Cuando una bomba opera en un vacío profundo, la presión atmosférica externa ayuda a asegurar los sellos. A medida que la presión de entrada aumenta, esta dinámica se invierte, creando un riesgo de fuga interna de fluido que un tubo de sellado está diseñado para evitar.
El Principio Fundamental: Sellado Contra la Presión
Para aplicar correctamente la regla de 0,03 MPa, primero debe comprender la física que interviene en los sellos del eje de la bomba. La decisión no es arbitraria; se basa en la dirección de la fuerza de presión neta.
Al Operar en Vacío Profundo (≤ 0,03 MPa)
Cuando la presión de entrada es extremadamente baja, el interior de la bomba está a una presión inferior a la de la atmósfera exterior.
Esta diferencia de presión crea una fuerza neta que empuja hacia adentro sobre los sellos del eje. Esta presión atmosférica externa ayuda eficazmente a asegurar el sello, evitando que el aire se filtre en la bomba y que el fluido de trabajo se escape.
Cuando la Presión de Entrada Aumenta (> 0,03 MPa)
A medida que la presión de entrada aumenta, la presión interna de la bomba puede acercarse o exceder la presión atmosférica externa.
Esta condición invierte la diferencia de presión. La fuerza neta ahora empuja hacia afuera sobre los sellos del eje, creando un riesgo significativo de que el fluido de trabajo interno (agua) sea forzado a salir a lo largo del eje.
La Función del Tubo de Sellado
El tubo de sellado y sus partes asociadas son una solución estructural a este problema de presión hacia afuera.
Este conjunto está diseñado para contener la presión interna y evitar que el fluido de trabajo escape. Asegura que el sello permanezca efectivo incluso cuando la presión interna de la bomba es mayor que la de la atmósfera.
Comprensión de los Límites Operativos Más Amplios
El umbral de 0,03 MPa para el tubo de sellado es solo una parte de las especificaciones de presión del sistema. También debe considerar la capacidad total de la bomba para garantizar un funcionamiento seguro.
Presión de Entrada vs. Presión Total de Trabajo
El requisito del tubo de sellado es una consideración de diseño inicial basada en las condiciones de entrada. Sin embargo, la integridad estructural general de la bomba está determinada por la presión máxima de trabajo.
Esto se calcula como la suma de la presión de entrada y la presión de bombeo generada por la propia bomba.
Máximos Especificados por el Fabricante
Los fabricantes de bombas proporcionan límites claros para la presión máxima de trabajo. Por ejemplo, una bomba estándar podría estar clasificada para 1,0 MPa, mientras que los modelos de mayor capacidad (a menudo definidos por la altura, o Hsp) podrían estar clasificados para 1,6 MPa o incluso 2,5 MPa con configuraciones especiales.
Exceder esta presión total puede provocar una falla catastrófica, independientemente de si un tubo de sellado está correctamente instalado.
Entendiendo las Ventajas y Desventajas
Tomar la decisión correcta tiene implicaciones directas en el costo, la complejidad y la fiabilidad.
El Riesgo de Omitir el Sello
Si la presión de entrada supera los 0,03 MPa y no instala un tubo de sellado, el riesgo principal es la fuga del fluido de trabajo.
Esto puede provocar una pérdida de eficiencia del sistema, daños en los rodamientos de la bomba por la contaminación del fluido y posibles riesgos de seguridad en el área circundante.
El Costo de un Sello Innecesario
Si su sistema solo operará en un vacío profundo (≤ 0,03 MPa), la instalación de un tubo de sellado añade una complejidad y un costo innecesarios.
Introduce componentes adicionales que requieren instalación y posible mantenimiento sin proporcionar ningún beneficio funcional bajo estas condiciones operativas específicas.
Tomar la Decisión de Diseño Correcta
Utilice estas pautas para determinar la especificación correcta para su aplicación.
- Si su sistema opera consistentemente con una presión de entrada inferior a 0,03 MPa: Puede diseñar el sistema sin una estructura de tubo de sellado dedicada, lo que simplifica la instalación y reduce los costos.
- Si la presión de entrada de su sistema puede exceder los 0,03 MPa en cualquier momento: La instalación de un tubo de sellado es un requisito de diseño obligatorio para garantizar la integridad del sello y evitar fugas de fluido.
- Independientemente de la decisión del tubo de sellado: Siempre debe asegurarse de que la presión máxima de trabajo calculada (entrada + bombeo) se mantenga de forma segura dentro de los límites especificados por el fabricante para su bomba.
Al aplicar correctamente este umbral de presión, garantiza la fiabilidad y la integridad a largo plazo de su sistema de bomba de vacío.

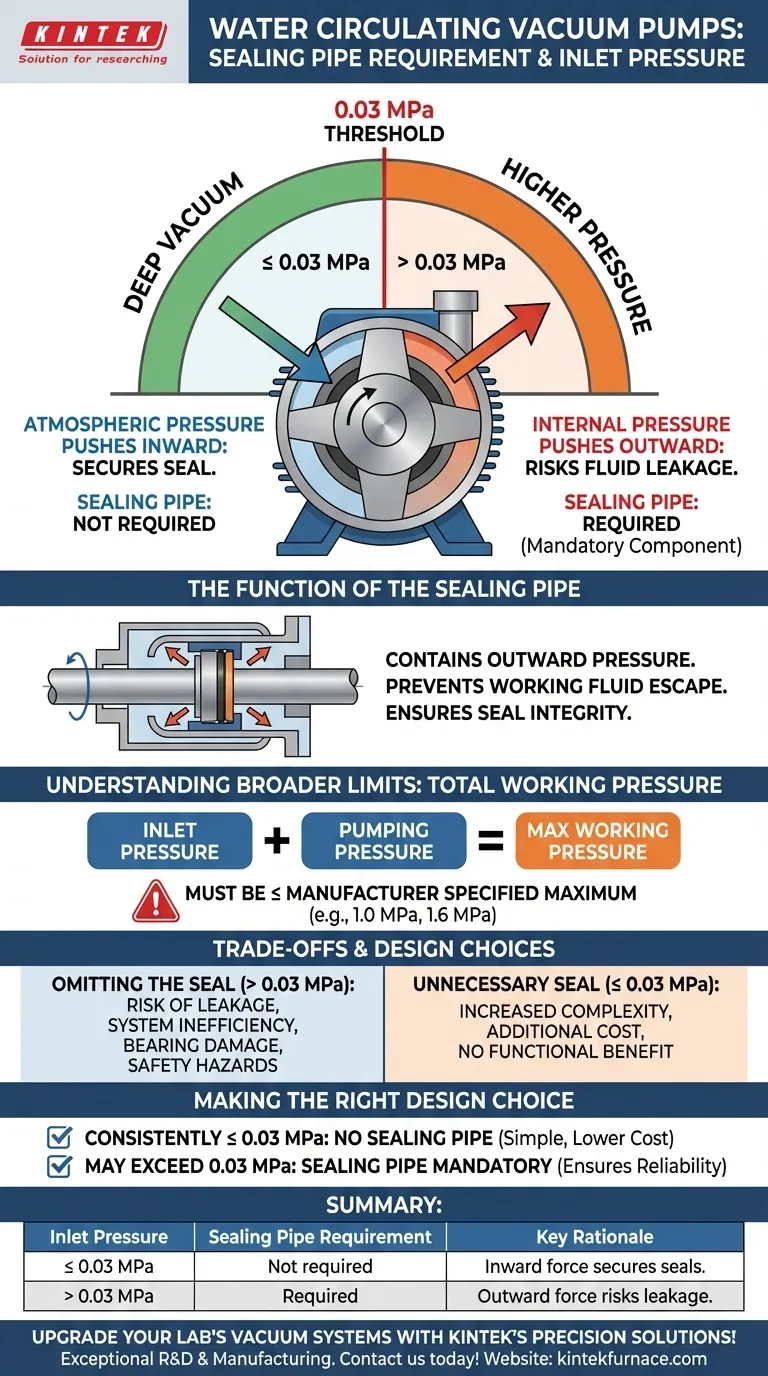

Tabla Resumen:
| Presión de Entrada | Requisito del Tubo de Sellado | Razonamiento Clave |
|---|---|---|
| ≤ 0,03 MPa | No requerido | La fuerza de presión interna de la atmósfera asegura los sellos, evitando fugas |
| > 0,03 MPa | Requerido | La fuerza de presión externa corre el riesgo de fuga de fluido, lo que requiere un tubo de sellado |
