En esencia, una bomba de vacío de circulación de agua ofrece ventajas significativas en simplicidad, robustez operativa y la capacidad de manejar corrientes de gas contaminadas. A diferencia de las bombas que dependen de tolerancias mecánicas estrictas o de aceite para el sellado, su diseño utiliza un anillo giratorio de agua para crear vacío, lo que la hace inherentemente resistente a vapores y partículas que dañarían o contaminarían otros tipos de bombas.
La principal ventaja de una bomba de vacío de circulación de agua no es su profundidad de vacío, sino su excepcional tolerancia a gases húmedos, corrosivos y cargados de disolventes. Su principio de funcionamiento único la convierte en un caballo de batalla fiable para aplicaciones donde otras bombas fallarían rápidamente o requerirían un mantenimiento extenso.

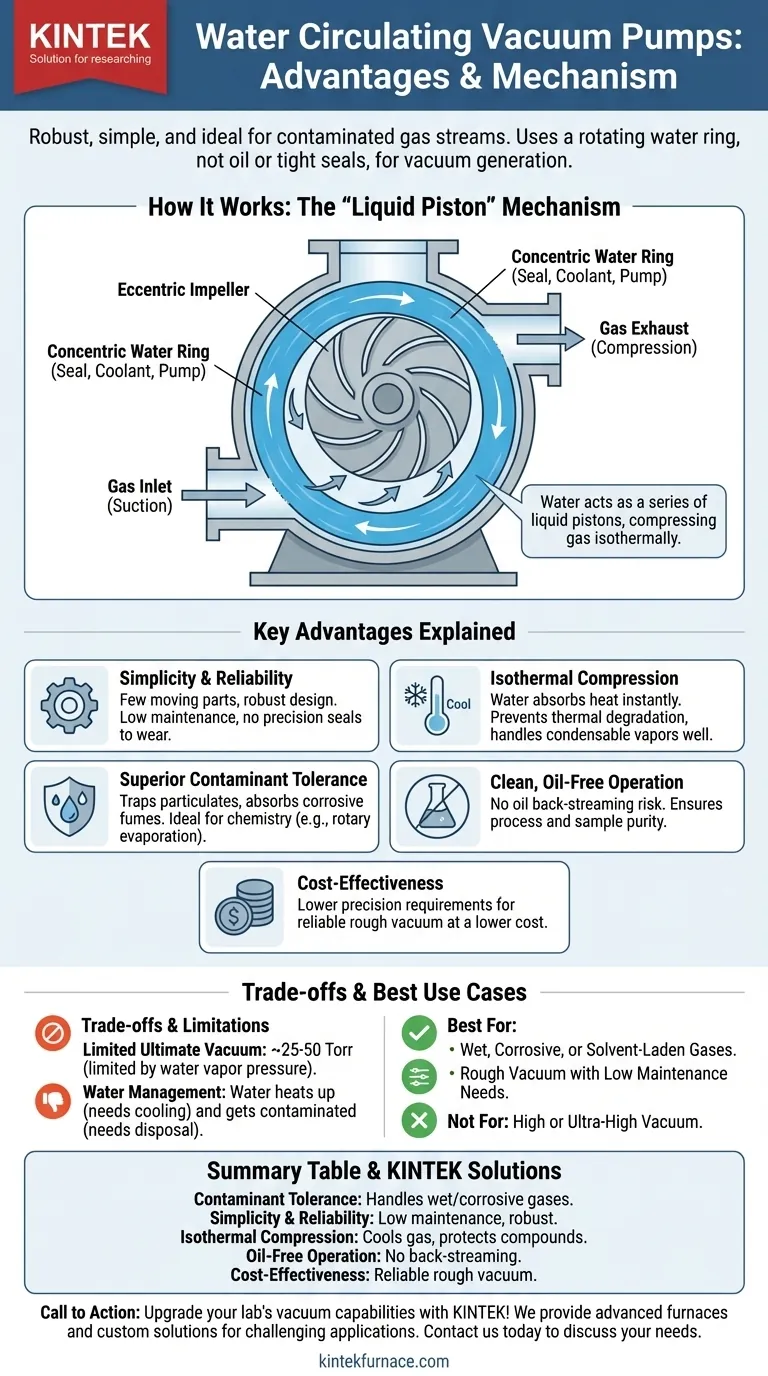

Cómo funciona: El "pistón líquido"
Para entender sus ventajas, primero debe comprender su mecanismo. Esta bomba no depende de piezas móviles complejas y de mecanizado preciso para crear vacío.
El mecanismo central
Una bomba de vacío de circulación de agua, también conocida como bomba de anillo líquido, utiliza un impulsor montado excéntricamente (descentrado) dentro de una carcasa cilíndrica.
A medida que la bomba funciona, extrae agua de un depósito y la hace girar, haciendo que la fuerza centrífuga forme un anillo de agua consistente y concéntrico contra la pared exterior de la carcasa.
La acción de bombeo
Debido a que el impulsor está descentrado, el espacio entre las palas del impulsor y la superficie del anillo de agua cambia continuamente.
Donde las palas se alejan del anillo de agua, el volumen se expande, aspirando gas desde el puerto de entrada. A medida que las palas giran hacia el anillo de agua, el volumen se encoge, comprimiendo el gas y forzándolo a salir por el puerto de escape. Esta acción utiliza eficazmente el agua como una serie de pistones líquidos.
El triple papel del agua
El agua circulante es la clave de todo el sistema. Simultáneamente cumple tres funciones críticas: crea el sello entre el impulsor y la carcasa, enfría el gas comprimido y actúa como el propio mecanismo de bombeo.
Ventajas clave explicadas
Este diseño único da lugar a varias ventajas operativas distintas sobre otras bombas mecánicas, como las bombas de paletas rotativas selladas con aceite o las bombas de espiral seca.
Simplicidad y fiabilidad inherentes
El diseño tiene muy pocas piezas móviles en contacto directo, con amplias holguras. Esto significa que tiene bajos requisitos de fabricación de precisión, lo que lleva a una construcción más simple, robusta y rentable.
Esta simplicidad se traduce directamente en alta fiabilidad y fácil mantenimiento. No hay puntas o sellos delicados que se desgasten y no hay aceite que cambiar.
Compresión isotérmica
A medida que el gas se comprime, se calienta. En una bomba de anillo de agua, este calor es absorbido inmediatamente por el gran volumen de agua circulante. Esta compresión casi isotérmica es una ventaja enorme.
Evita la degradación térmica de los compuestos sensibles que se bombean y, lo más importante, permite a la bomba manejar fácilmente grandes volúmenes de vapores condensables (como disolventes) sin una pérdida significativa de rendimiento.
Tolerancia superior a contaminantes y vapores
Esta es, posiblemente, la característica más importante de la bomba. El flujo constante de agua puede atrapar partículas y absorber vapores corrosivos, protegiendo los componentes internos de la bomba.

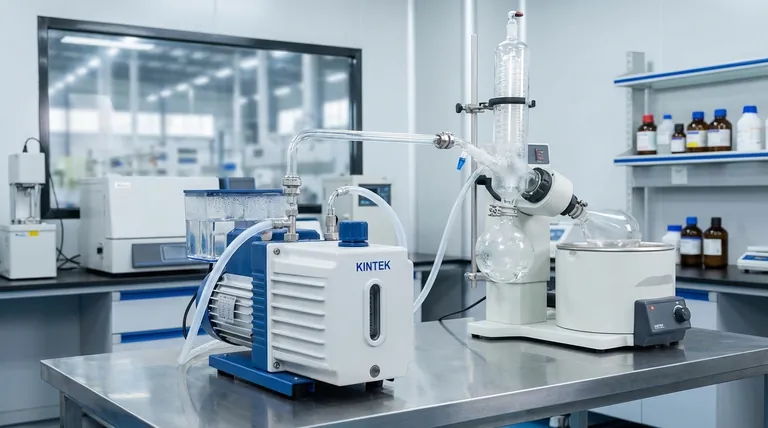

Es excelente para bombear corrientes de gas que contienen vapores que contaminarían el aceite en una bomba sellada con aceite o dañarían los sellos en una bomba seca. Esto la hace ideal para aplicaciones de química como la evaporación rotatoria y la evacuación de reactores.
Operación limpia y sin aceite
Debido a que el agua es el fluido de sellado, no hay aceite en el mecanismo generador de vacío. Esto elimina completamente el riesgo de "contracorriente", donde el vapor de aceite migra desde la bomba de regreso a su sistema de vacío, contaminando su proceso o muestra.
Comprendiendo las compensaciones y limitaciones
Ninguna tecnología es perfecta. Las fortalezas de una bomba de circulación de agua en algunas áreas crean limitaciones en otras.
Vacío último limitado
El vacío último que esta bomba puede alcanzar está limitado físicamente por la presión de vapor del agua misma, que depende de su temperatura.
Típicamente, estas bombas no pueden alcanzar presiones mucho más bajas que 25-50 Torr (33-67 mbar). Esto es significativamente menos profundo que los niveles de vacío alcanzables con bombas selladas con aceite o secas, que pueden alcanzar presiones órdenes de magnitud menores.
Gestión del agua
Si bien los sistemas "circulantes" ahorran enormes cantidades de agua en comparación con los diseños de un solo paso, el agua sigue siendo un consumible. Se calentará durante el uso, reduciendo la eficiencia, y puede requerir un enfriador externo para un funcionamiento continuo y de alta resistencia.
Además, cualquier solvente o ácido bombeado se acumulará en el agua, requiriendo cambios periódicos y una eliminación adecuada del agua contaminada.
Tomando la decisión correcta para su aplicación
Seleccionar una bomba de vacío consiste en hacer coincidir la herramienta con las demandas específicas de su proceso.
- Si su objetivo principal es manejar gases húmedos, corrosivos o cargados de solventes: La bomba de circulación de agua es una opción excelente y robusta debido a su compresión isotérmica y tolerancia a los contaminantes.
- Si su objetivo principal es lograr un vacío alto o ultra alto: Esta bomba es inadecuada; debe considerar una bomba de paletas rotativas sellada con aceite, de espiral, turbo o iónica.
- Si su objetivo principal es la simplicidad y el bajo mantenimiento para vacío de desbaste: El diseño simple de la bomba de circulación de agua la convierte en un caballo de batalla fiable y rentable para aplicaciones que no requieren niveles de vacío profundos.
En última instancia, comprender el principio fundamental de esta bomba de utilizar un anillo líquido le permite aprovechar sus fortalezas para las aplicaciones correctas.
Tabla resumen:
| Ventaja | Descripción |
|---|---|
| Tolerancia a contaminantes | Maneja gases húmedos, corrosivos y cargados de solventes sin daños ni contaminación. |
| Simplicidad y fiabilidad | Pocas piezas móviles, bajo mantenimiento y sin cambios de aceite para un rendimiento duradero. |
| Compresión isotérmica | El agua enfría el gas durante la compresión, evitando la degradación térmica de compuestos sensibles. |
| Operación sin aceite | Elimina el riesgo de retroceso, asegurando un vacío limpio para procesos y muestras. |
| Rentabilidad | Diseño robusto con bajos requisitos de precisión, ofreciendo vacío de desbaste fiable a menor costo. |
