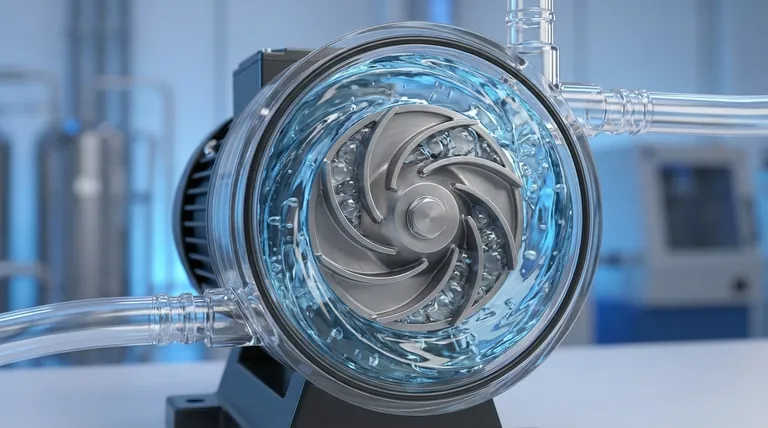

La acción de bombeo en una bomba de vacío de agua circulante es creada por un impulsor montado excéntricamente que gira dentro de una carcasa cilíndrica. Esta rotación descentrada proyecta el agua de sellado hacia afuera, formando un anillo líquido móvil que expande y contrae cíclicamente el espacio entre las paletas del impulsor. Esta acción atrapa, comprime y expulsa el gas, funcionando como una serie de pistones líquidos para crear un vacío.
El principio central no es bombear agua a través de un chorro, sino usar un anillo de agua giratorio como sello dinámico. La clave es la colocación excéntrica (descentrada) del impulsor, que obliga a que el volumen de las cámaras entre sus paletas cambie constantemente, creando la diferencia de presión necesaria para la succión y el escape.
Cómo un anillo líquido crea un vacío
Para comprender la acción de la bomba, debemos visualizar cómo interactúan las partes internas con el agua. El diseño es elegantemente simple y se basa en la física en lugar de sellos complejos de tolerancias ajustadas.
El papel del impulsor excéntrico
El impulsor, una rueda con múltiples paletas, es la única parte móvil principal. Fundamentalmente, no está montado en el centro de la carcasa circular de la bomba, sino desplazado hacia un lado. Esta disposición geométrica es la base de su funcionamiento.
Formación del anillo líquido
A medida que el impulsor gira, la fuerza centrífuga arroja el fluido de trabajo, generalmente agua, hacia afuera contra la pared interior de la carcasa de la bomba. A una velocidad suficiente, esta agua forma un anillo concéntrico estable que gira con el impulsor.
El efecto de "pistón líquido"
Debido a que el impulsor está montado excéntricamente, las puntas de sus paletas están más cerca del anillo líquido por un lado y más lejos por el otro. A medida que el impulsor gira, el espacio entre dos paletas cualesquiera y la superficie interior del anillo líquido cambia constantemente.
Este espacio atrapado se expande a medida que se aleja del punto de mayor acercamiento, creando una zona de baja presión que atrae gas a través del puerto de admisión. Esta es la carrera de succión.
A medida que continúa girando, el espacio se contrae, comprimiendo el gas atrapado. Esta es la carrera de compresión. Finalmente, el gas comprimido se expulsa a través del puerto de escape. Este ciclo ocurre continuamente para cada cámara entre las paletas.
Características clave de este diseño
Este mecanismo de bombeo único da como resultado varias ventajas y características operativas distintas.
El fluido de trabajo es agua
La bomba utiliza agua (u otro líquido compatible) como su fluido de trabajo. Este líquido actúa simultáneamente como sellador, medio de bombeo y refrigerante. El principal beneficio es que no requiere aceite, lo que elimina el riesgo de contaminación por vapor de aceite hacia el sistema de vacío. Esto da como resultado un vacío "limpio".
Refrigeración inherente y condensación
El gran volumen de agua circulante tiene una alta capacidad calorífica. Enfría eficazmente el flujo de gas entrante y puede condensar cualquier vapor presente, como el vapor de agua. Esto puede aumentar la eficiencia de bombeo para cargas de gas húmedo donde otras bombas podrían tener dificultades.
Simplicidad y fiabilidad
El diseño es mecánicamente simple, sin contacto metal con metal entre el impulsor y la carcasa. Esto reduce el desgaste, aumenta la fiabilidad y permite que la bomba maneje pequeñas partículas o salpicaduras de líquido que dañarían otros tipos de bombas de vacío.
Comprender las compensaciones
Aunque es efectiva, el diseño de anillo líquido no es universalmente óptimo. Sus principios conllevan limitaciones inherentes.
Nivel de vacío final
Las bombas de anillo líquido se utilizan generalmente para crear vacíos aproximados. El vacío final que pueden alcanzar está limitado por la presión de vapor del líquido de sellado. Como señala la referencia, un vacío final típico es de alrededor de -0.098 MPa (2 kPa), lo que es insuficiente para aplicaciones de alto vacío o ultra alto vacío.
Consumo de agua y temperatura
El agua de sellado puede calentarse durante el funcionamiento debido a la energía de compresión del gas. Esto aumenta la presión de vapor del agua, lo que a su vez degrada el vacío final. Por lo tanto, a menudo es necesario enfriar el agua o reponerla constantemente, lo que genera un consumo de agua.
Menor velocidad de bombeo
En comparación con las bombas de paletas rotativas selladas con aceite o las bombas de espiral secas de tamaño similar, las bombas de anillo líquido pueden tener velocidades de bombeo más bajas y pueden ser menos eficientes energéticamente para alcanzar el mismo nivel de vacío.
Tomar la decisión correcta para su aplicación
Seleccionar una bomba de vacío requiere adaptar sus capacidades a su objetivo específico.
- Si su enfoque principal es un vacío limpio y aproximado para un entorno de laboratorio: Esta bomba es una excelente opción debido a su funcionamiento sin aceite, bajo ruido y fiabilidad.
- Si su enfoque principal es bombear gases húmedos o vapores condensables: El diseño de anillo líquido es superior, ya que puede manejar cargas de vapor que contaminarían o dañarían otros tipos de bombas.
- Si su enfoque principal es lograr un vacío profundo o alto (por debajo de 1 Pa): Esta bomba no es la herramienta correcta; debe considerar una bomba de paletas rotativas, turbomolecular o criogénica en su lugar.
En última instancia, comprender el mecanismo elegantemente simple de la bomba de anillo líquido le permite utilizarla donde sus fortalezas brillen.
Tabla de resumen:
| Aspecto | Descripción |
|---|---|
| Acción de bombeo | El impulsor excéntrico gira, formando un anillo líquido que expande y contrae las cámaras para atrapar, comprimir y expulsar el gas. |
| Componentes clave | Impulsor con paletas, carcasa cilíndrica, agua de sellado. |
| Ventajas | Funcionamiento sin aceite, maneja gases húmedos, fiable, bajo ruido, refrigeración inherente. |
| Limitaciones | Limitado a vacío aproximado (por ejemplo, -0.098 MPa), consumo de agua, menor velocidad de bombeo. |
| Aplicaciones ideales | Vacíos aproximados limpios en laboratorios, bombeo de vapores condensables, entornos que requieren fiabilidad. |
¡Mejore las capacidades de vacío de su laboratorio con las soluciones avanzadas de KINTEK! Aprovechando una I+D excepcional y la fabricación interna, proporcionamos a diversos laboratorios sistemas de hornos de alta temperatura como hornos de mufla, de tubo, rotatorios, de vacío y de atmósfera, y sistemas CVD/PECVD. Nuestra sólida personalización profunda garantiza un ajuste preciso para sus necesidades experimentales únicas, mejorando la eficiencia y la fiabilidad. ¡Contáctenos hoy para discutir cómo nuestros productos pueden optimizar sus procesos!

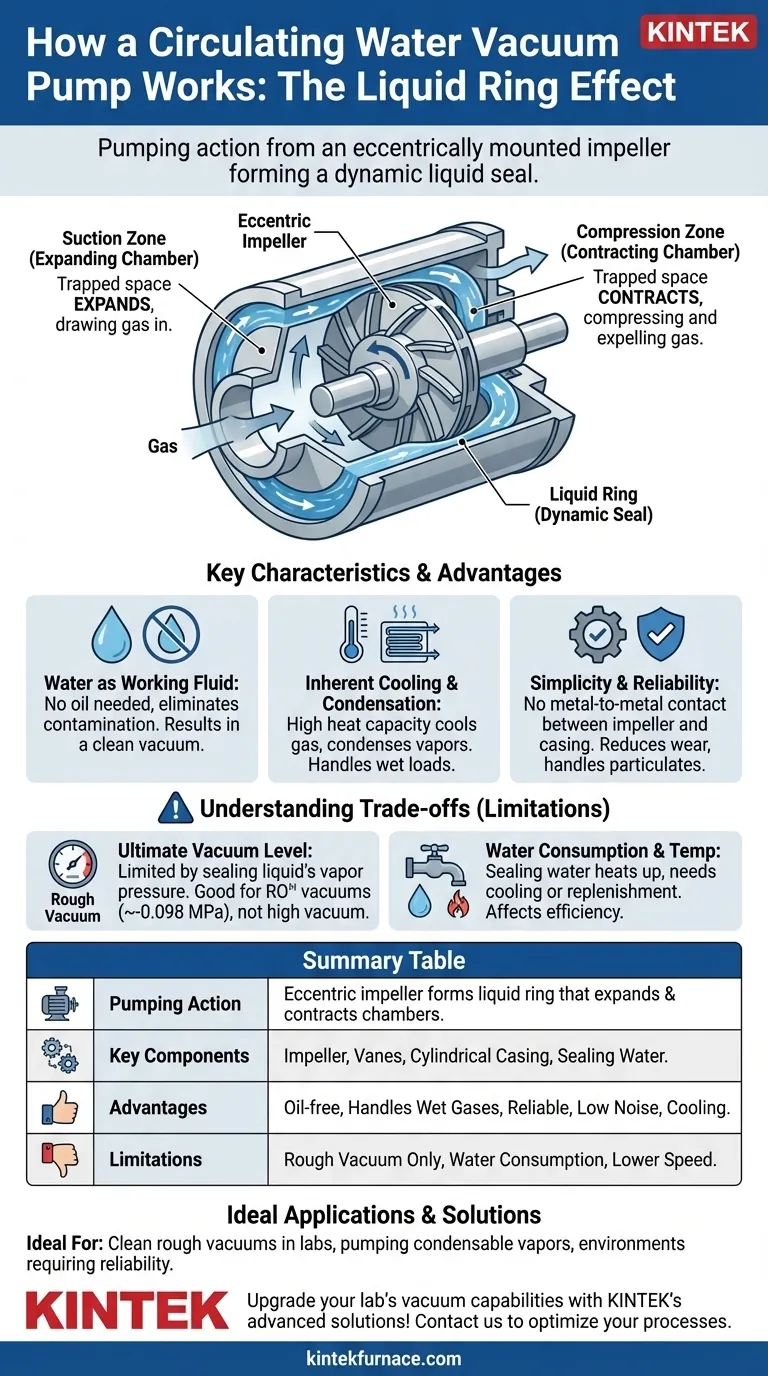

Guía Visual
