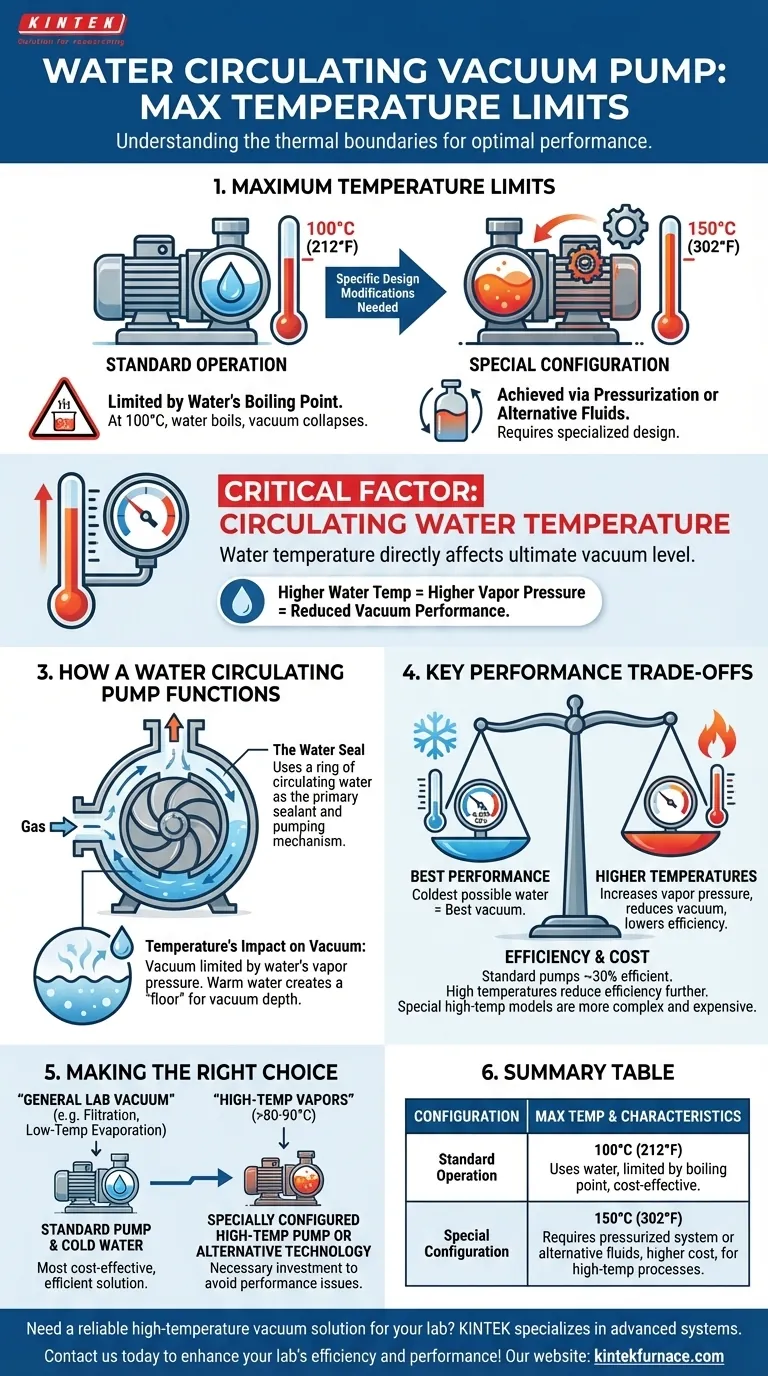

En operación estándar, una bomba de vacío de circulación de agua tiene un límite máximo de temperatura del fluido de 100°C (212°F). Sin embargo, los modelos con configuraciones especiales pueden diseñarse para manejar fluidos de hasta 150°C (302°F). Este límite más alto no es una característica estándar y requiere modificaciones de diseño específicas para lograrlo.
La temperatura del agua circulante es el factor más crítico que afecta el nivel de vacío final de la bomba. A medida que aumenta la temperatura del agua, su presión de vapor aumenta, lo que contrarresta directamente el vacío que se está generando y limita el rendimiento de la bomba.
Cómo funciona una bomba de circulación de agua
Una bomba de vacío de circulación de agua, también conocida como bomba de anillo líquido, es valorada por su simplicidad y robustez. Comprender su mecanismo central es clave para captar sus limitaciones de temperatura.
El papel del sello de agua
Estas bombas utilizan un anillo de agua circulante como su mecanismo principal de sellado y bombeo. Un impulsor gira dentro de la carcasa de la bomba, expulsando el agua hacia afuera por fuerza centrífuga para formar un anillo líquido estable.
Este anillo crea una serie de cámaras selladas entre las paletas del impulsor. A medida que el impulsor gira, estas cámaras se expanden, aspirando gas del puerto de entrada, y luego se contraen, comprimiendo y expulsando el gas a través de la salida.
Impacto de la temperatura en el vacío
La efectividad de este proceso se rige por la presión de vapor del agua misma. Cada líquido ejerce una cierta presión a medida que se evapora, y esta presión aumenta exponencialmente con la temperatura.
Debido a que el vacío se crea en contacto directo con el agua, el vacío final que la bomba puede lograr nunca puede ser menor que la presión de vapor actual del agua. El agua tibia tiene una alta presión de vapor, lo que crea un "suelo" que limita qué tan profundo puede llegar el vacío.
Comprensión de los límites de temperatura
Los límites de temperatura indicados no son arbitrarios; se basan en las propiedades físicas del agua y la integridad mecánica de la bomba.
El límite estándar de 100°C
El límite de 100°C para las bombas estándar corresponde directamente al punto de ebullición del agua a presión atmosférica estándar.
Operar cerca o por encima de esta temperatura hace que el agua en el anillo hierva. Esto convierte el sello líquido estable en una mezcla caótica de agua y vapor, lo que provoca que el vacío colapse por completo.
Lograr 150°C con configuraciones especiales
Alcanzar los 150°C requiere ir más allá de las limitaciones físicas normales del agua. Esto se logra típicamente de una de dos maneras:
- Presurización del sistema: Al operar todo el sistema bajo presión, el punto de ebullición del agua se puede elevar por encima de 100°C, lo que le permite permanecer en estado líquido a temperaturas más altas.
- Uso de un fluido alternativo: La bomba se puede configurar para utilizar un fluido térmico o aceite especializado con un punto de ebullición mucho más alto y baja presión de vapor como líquido de trabajo en lugar de agua.
Estas son modificaciones de diseño significativas, no ajustes simples, y requieren una bomba construida específicamente para un servicio a alta temperatura como este.
Compensaciones clave de rendimiento
Elegir y operar una bomba de circulación de agua implica equilibrar la temperatura con el rendimiento y el costo.
Rendimiento frente a temperatura
Esta es la compensación más crítica. Para obtener el mejor vacío posible (por ejemplo, acercándose al máximo típico de -0.098 MPa o 20 mbar), el agua circulante debe mantenerse lo más fría posible.
Incluso muy por debajo del punto de ebullición, cada grado de aumento en la temperatura del agua eleva la presión de vapor y reduce el vacío máximo alcanzable por la bomba.
Eficiencia y uso de energía
Estas bombas generalmente no son muy eficientes, y los modelos estándar operan con alrededor del 30% de eficiencia. Las temperaturas del agua más altas pueden reducir aún más la eficiencia general, ya que se pierde más energía debido al cambio de fase y la turbulencia.
Costo y complejidad
Una bomba de vacío de agua estándar es una solución rentable para muchas aplicaciones. Sin embargo, un modelo de alta temperatura especialmente configurado es un equipo más complejo y significativamente más caro debido a sus materiales especializados, sellos y la posible necesidad de un sistema presurizado.
Tomar la decisión correcta para su aplicación
Los requisitos de su proceso dictan directamente la configuración de bomba apropiada.
- Si su enfoque principal es el vacío general de laboratorio para tareas como filtración o evaporación a baja temperatura: Una bomba estándar que opera con agua del grifo fría es la solución más rentable y eficiente.
- Si su enfoque principal es aspirar el vacío en procesos que involucran vapores a alta temperatura (superiores a 80-90°C): Debe invertir en una bomba de alta temperatura especialmente configurada o considerar una tecnología alternativa, como una bomba de diafragma seca, para evitar problemas de rendimiento.
Comprender estas limitaciones térmicas es fundamental para seleccionar la bomba correcta y garantizar un rendimiento de vacío confiable y eficiente para su trabajo.
Tabla de resumen:
| Configuración | Límite de temperatura máximo | Características clave |
|---|---|---|
| Operación estándar | 100°C (212°F) | Utiliza agua, limitado por el punto de ebullición, rentable para uso general en laboratorio |
| Configuración especial | 150°C (302°F) | Requiere sistema presurizado o fluidos alternativos, mayor costo, para procesos a alta temperatura |
