En esencia, las bombas de vacío de circulación de agua son caballos de batalla para laboratorios y procesos industriales a pequeña escala que requieren un vacío modesto. Se encuentran más comúnmente en industrias académicas, químicas, farmacéuticas, biológicas y alimentarias para aplicaciones como destilación al vacío, evaporación, filtración y desgasificación donde hay vapores de solventes presentes.
Estas bombas no se eligen para crear el vacío más profundo. En cambio, su valor reside en su notable simplicidad, confiabilidad y su capacidad inherente para manejar vapores condensables y gases corrosivos que dañarían o contaminarían sistemas de bomba sellados con aceite más sensibles.
Aplicaciones principales: El caballo de batalla del laboratorio
Las bombas de vacío de circulación de agua, también conocidas como bombas de vacío de anillo líquido, se destacan en entornos donde el gas que se elimina está "húmedo", lo que significa que está mezclado con vapores, a menudo de solventes o del propio agua.
Evaporación y destilación

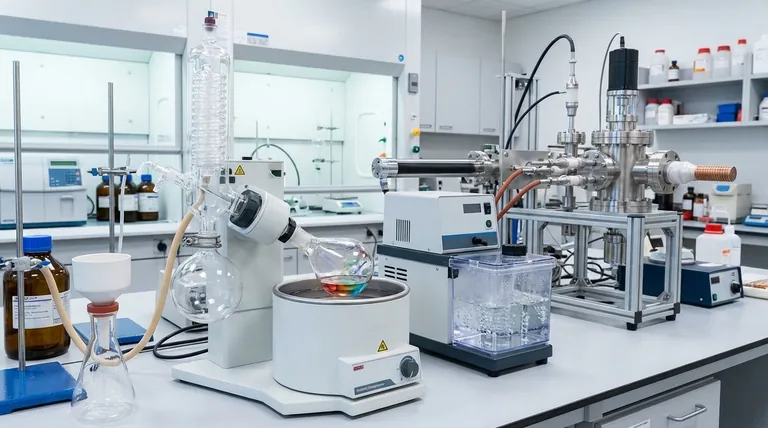

En la producción química y farmacéutica, la reducción de la presión disminuye el punto de ebullición de los líquidos. Estas bombas son ideales para evaporadores rotatorios ("rotovaps") y sistemas de destilación, lo que permite la eliminación suave de solventes sin un calor excesivo que podría dañar el producto.
Filtración al vacío
Estas bombas se conectan frecuentemente a matraces Büchner para acelerar la filtración. Al crear un diferencial de presión a través del papel de filtro, la bomba arrastra el líquido rápidamente, dejando el residuo sólido.
Desgasificación y desaireación
La eliminación de gases disueltos de los líquidos es un requisito común antes del análisis o de un procesamiento posterior. Estas bombas se utilizan para "extraer" el aire disuelto de solventes, resinas poliméricas y otros materiales.
Cómo funciona una bomba de vacío de circulación de agua
Comprender su funcionamiento aclara por qué son adecuadas para estas tareas específicas y no para otras. Es un diseño simple y elegante que utiliza un líquido (generalmente agua) para crear el vacío.

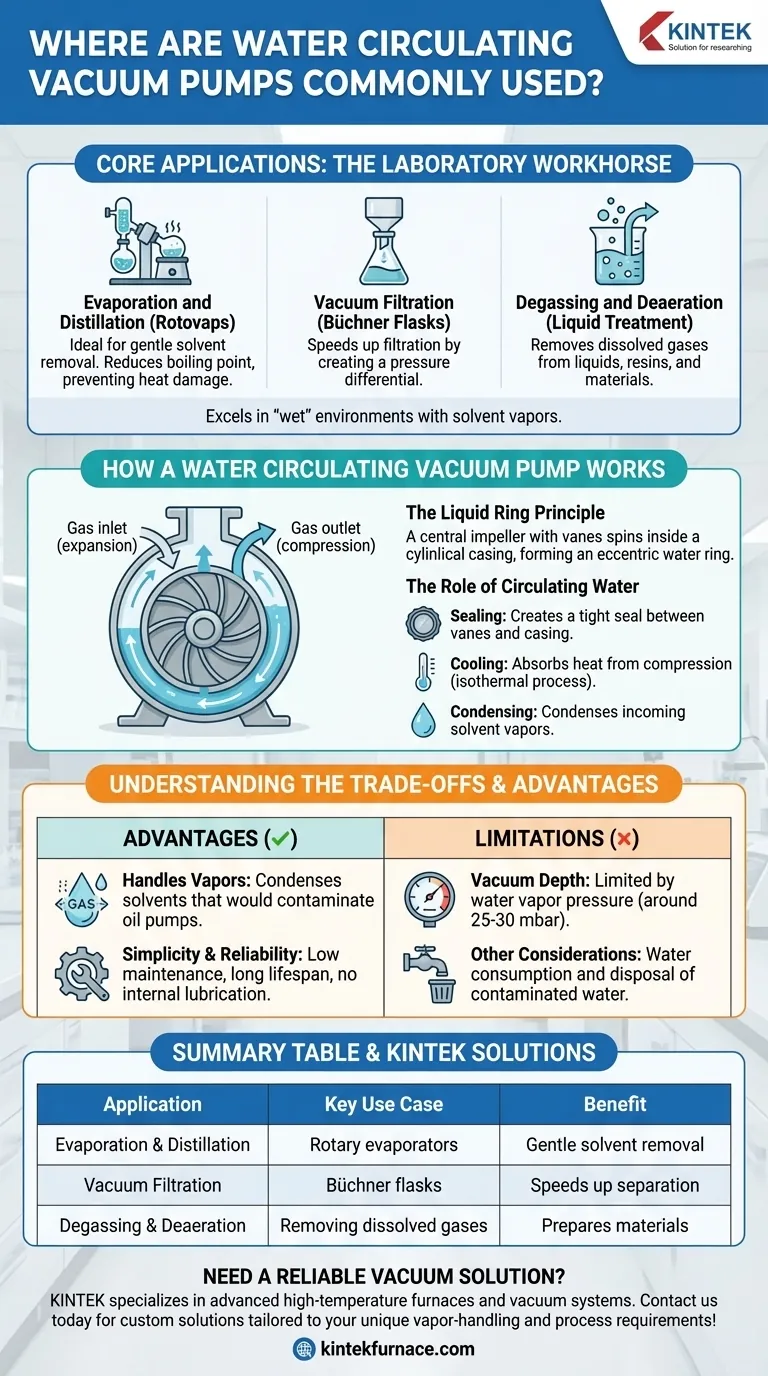

El principio del anillo líquido
Dentro de la bomba, un impulsor con paletas gira excéntricamente dentro de una carcasa cilíndrica. A medida que gira, la fuerza centrífuga arroja el agua circulante contra la pared exterior, formando un "anillo líquido" estable.
Debido a que el impulsor está descentrado, el espacio entre el cubo del impulsor y el anillo líquido se expande y contrae continuamente. El gas es aspirado por el lado en expansión (creando el vacío) y comprimido y expulsado por el lado en contracción.
El papel del agua circulante
El agua es la clave de toda la operación. Realiza tres funciones críticas:
- Sellado: Crea un sello hermético entre las paletas del impulsor y la carcasa.
- Enfriamiento: Absorbe el calor generado por la compresión del gas (un proceso isotérmico), manteniendo la bomba fría.
- Condensación: Condensa los vapores de la corriente de gas entrante, lo cual es una gran ventaja cuando se trabaja con solventes.
Diferenciación de los circuladores de agua estándar
Es crucial comprender que estas no son las mismas que las bombas de circulación utilizadas en sistemas de climatización o de agua caliente doméstica. Esas bombas simplemente mueven líquido dentro de un circuito cerrado para transferir calor. Una bomba de vacío de circulación de agua utiliza el líquido en movimiento para atrapar y eliminar activamente el gas de un sistema.
Comprensión de las ventajas y desventajas
Ninguna tecnología es perfecta para cada situación. Las fortalezas de una bomba de vacío de circulación de agua en un contexto se convierten en sus limitaciones en otro.
Ventaja clave: Manejo de vapores
Este es su principal beneficio. Los vapores de solventes o agua que contaminarían el aceite en una bomba rotativa de paletas tradicional simplemente se condensan en el anillo de agua circulante y se expulsan. Esto las hace perfectas para química húmeda.
Ventaja clave: Simplicidad y fiabilidad
Su diseño es simple, con bajos requisitos de precisión y sin necesidad de lubricación interna. Esto se traduce en alta confiabilidad, bajo mantenimiento y una larga vida útil.
Limitación principal: Profundidad del vacío
El vacío más profundo que puede lograr una bomba de circulación de agua está limitado por la presión de vapor del agua misma. A medida que la presión en el sistema se acerca a la presión de vapor del agua (alrededor de 25-30 mbar a temperatura ambiente), el agua del anillo comenzará a hervir, impidiendo un vacío más profundo.
Otras consideraciones
Estas bombas consumen agua, que puede ser necesario reponer o hacer circular en un circuito cerrado con un enfriador para mantener la temperatura y conservar el agua. Además, si se utilizan para bombear gases corrosivos o tóxicos, el agua contaminada resultante debe eliminarse correctamente.
Tomar la decisión correcta para su aplicación
Seleccionar la bomba de vacío correcta requiere hacer coincidir sus capacidades con su objetivo específico.
- Si su enfoque principal es la química de laboratorio general (destilación, filtración, evaporación): Una bomba de vacío de circulación de agua es una opción excelente, robusta y rentable debido a su inigualable capacidad para manejar vapores de solventes.
- Si su enfoque principal es lograr un vacío alto o ultraalto (<1 mbar): Esta es la herramienta incorrecta. Necesita una bomba de desplazamiento en seco, una bomba rotativa de paletas sellada con aceite o un sistema multietapa con una bomba turbomolecular.
- Si su enfoque principal es un vacío confiable y de bajo mantenimiento para procesos "húmedos": La simplicidad y las capacidades de manejo de vapores de una bomba de vacío de circulación de agua la convierten en una de las principales candidatas.
En última instancia, comprender el principio de funcionamiento de la bomba le permite usarla de manera efectiva para el propósito previsto y saber cuándo se requiere una solución diferente.
Tabla resumen:
| Aplicación | Caso de uso clave | Beneficio |
|---|---|---|
| Evaporación y Destilación | Evaporadores rotatorios y sistemas de destilación | Eliminación suave de solventes sin calor excesivo |
| Filtración al vacío | Matraces Büchner para una rápida separación de líquidos | Acelera el proceso de filtración |
| Desgasificación y Desaireación | Eliminación de gases disueltos de líquidos | Prepara materiales para análisis o procesamiento |
