En esencia, una bomba de vacío de agua circulante crea un vacío utilizando un impulsor que gira rápidamente para formar un anillo de agua dentro de la carcasa de la bomba. Dado que el impulsor está descentrado (excén trico), el espacio entre sus palas y el anillo de agua cambia constantemente, primero expandiéndose para aspirar gas y luego contrayéndose para comprimirlo y expulsarlo. Este ciclo continuo de succión y compresión es lo que reduce la presión y genera el vacío.
La bomba no aspira aire directamente. En cambio, utiliza la fuerza centrífuga para convertir su suministro de agua en un pistón líquido dinámico. El volumen cambiante de las cámaras creadas por este "pistón" es lo que atrae y elimina el gas de un sistema.
El mecanismo central: del agua al vacío
Para entender cómo funciona esta bomba, necesitamos seguir el recorrido del agua en su interior. Todo el proceso es una ingeniosa aplicación de la dinámica de fluidos y el diseño mecánico.
El papel del fluido de trabajo
La bomba se llena con un fluido de trabajo, que suele ser simplemente agua. Esta es una característica clave del diseño, ya que el agua sirve como medio de sellado y compresión, eliminando la necesidad de aceite.
Creación del anillo líquido
Cuando se enciende la bomba, un motor impulsa un impulsor con múltiples palas. A medida que el impulsor gira a alta velocidad, la fuerza centrífuga expulsa el agua hacia el exterior, contra la pared interior de la carcasa cilíndrica de la bomba, formando un anillo de líquido rotatorio y consistente.
El 'pistón líquido' en acción
Es crucial que el impulsor esté montado excén tricamente (descentrado) dentro de la carcasa. La superficie interior del anillo de agua es concéntrica con la carcasa, pero el impulsor no lo es.
Este desplazamiento significa que, a medida que las palas del impulsor giran, el espacio entre el cubo del impulsor y la superficie interior del anillo de agua cambia continuamente. Esto crea una serie de pequeñas cámaras en forma de media luna que se expanden y contraen con cada rotación. A esta dinámica a menudo se la denomina "pistón líquido".
El ciclo de succión y escape
El proceso de creación de vacío ocurre en dos fases distintas durante cada rotación:
- Succión (Admisión): A medida que una cámara entre dos palas gira más allá del puerto de entrada, el volumen de esa cámara aumenta. Esta expansión crea una zona de baja presión (presión negativa), que aspira el gas del sistema que desea evacuar.
- Compresión (Escape): A medida que esa misma cámara continúa su rotación, el diseño excéntrico la obliga a reducir su volumen. Esto comprime el gas capturado. Una vez que la presión es lo suficientemente alta, el gas (junto con una pequeña cantidad de vapor de agua) es expulsado a través del puerto de escape.
Este ciclo se repite rápidamente para cada cámara entre las palas, lo que resulta en una acción de bombeo continua y suave que reduce constantemente la presión en el recipiente conectado.
Comprensión de las ventajas y desventajas
Aunque eficaz, este diseño tiene beneficios y limitaciones específicos que lo hacen adecuado para algunas aplicaciones, pero no para otras.
Ventaja clave: funcionamiento sin aceite
El beneficio más significativo es que la bomba funciona sin aceite. Dado que el agua es el único fluido de sellado y lubricación, no existe ningún riesgo de que el vapor de aceite contamine su experimento o producto. Esto la hace ideal para aplicaciones sensibles en química, biología y productos farmacéuticos. También resulta en menor ruido y un mantenimiento más sencillo.
Desventaja: Limitaciones del nivel de vacío
El vacío máximo que esta bomba puede lograr está limitado por la presión de vapor del agua utilizada. A medida que la presión en el sistema disminuye, el agua misma comenzará a hervir (evaporarse). Este vapor de agua entra en el vacío, y la bomba no puede reducir la presión por debajo de este punto. Por lo tanto, el nivel de vacío depende de la temperatura, ya que el agua más caliente tiene una presión de vapor más alta.
Desventaja: Consumo y calidad del agua
El agua circulante absorbe el calor generado durante la compresión del gas. Con el tiempo, esta agua se calentará, reduciendo la eficiencia de la bomba. En algunas configuraciones, se suministra continuamente agua fría fresca para mantener el rendimiento. Además, si la bomba se utiliza para evacuar gases corrosivos o reactivos, estos pueden disolverse en el agua, lo que requiere su eventual tratamiento y eliminación.
Tomando la decisión correcta para su aplicación
Elegir una bomba requiere que sus capacidades se ajusten a su objetivo específico.
- Si su enfoque principal son los procesos de laboratorio rutinarios: Para aplicaciones como evaporación rotatoria, filtración, destilación y desgasificación, la bomba de vacío de agua circulante es una excelente opción, rentable y limpia.
- Si su enfoque principal es lograr un vacío alto o ultra alto: Para procesos como la espectrometría de masas o experimentos de ciencia de superficies que requieren presiones muy por debajo de la presión de vapor del agua, esta bomba no es adecuada. En su lugar, deberá considerar bombas de etapas múltiples, de aceite o de scroll en seco.
En última instancia, la bomba de vacío de agua circulante es un caballo de batalla confiable para las necesidades de vacío de uso general donde la limpieza y la simplicidad son primordiales.
Tabla resumen:
| Aspecto | Detalles |
|---|---|
| Mecanismo central | Utiliza un impulsor giratorio para formar un anillo de agua, creando cámaras que se expanden y contraen para aspirar y expulsar gas. |
| Ventaja clave | Operación sin aceite, previniendo la contaminación en aplicaciones sensibles como química y biología. |
| Limitación de vacío | Limitado por la presión de vapor del agua; no puede lograr niveles de vacío ultra altos. |
| Aplicaciones ideales | Evaporación rotatoria, filtración, destilación y desgasificación donde la limpieza es crucial. |
¡Mejore su laboratorio con soluciones de vacío fiables y sin aceite de KINTEK! Aprovechando una I+D excepcional y fabricación interna, ofrecemos hornos de alta temperatura y sistemas de vacío avanzados adaptados a sus necesidades. Nuestra línea de productos, que incluye hornos de mufla, tubulares, rotatorios, hornos de vacío y atmósfera, y sistemas CVD/PECVD, se complementa con sólidas capacidades de personalización profunda para satisfacer con precisión los requisitos experimentales únicos. Si está involucrado en química, biología o productos farmacéuticos y necesita tecnología de vacío limpia y eficiente, contáctenos hoy para discutir cómo podemos mejorar sus procesos y ofrecer un rendimiento superior.

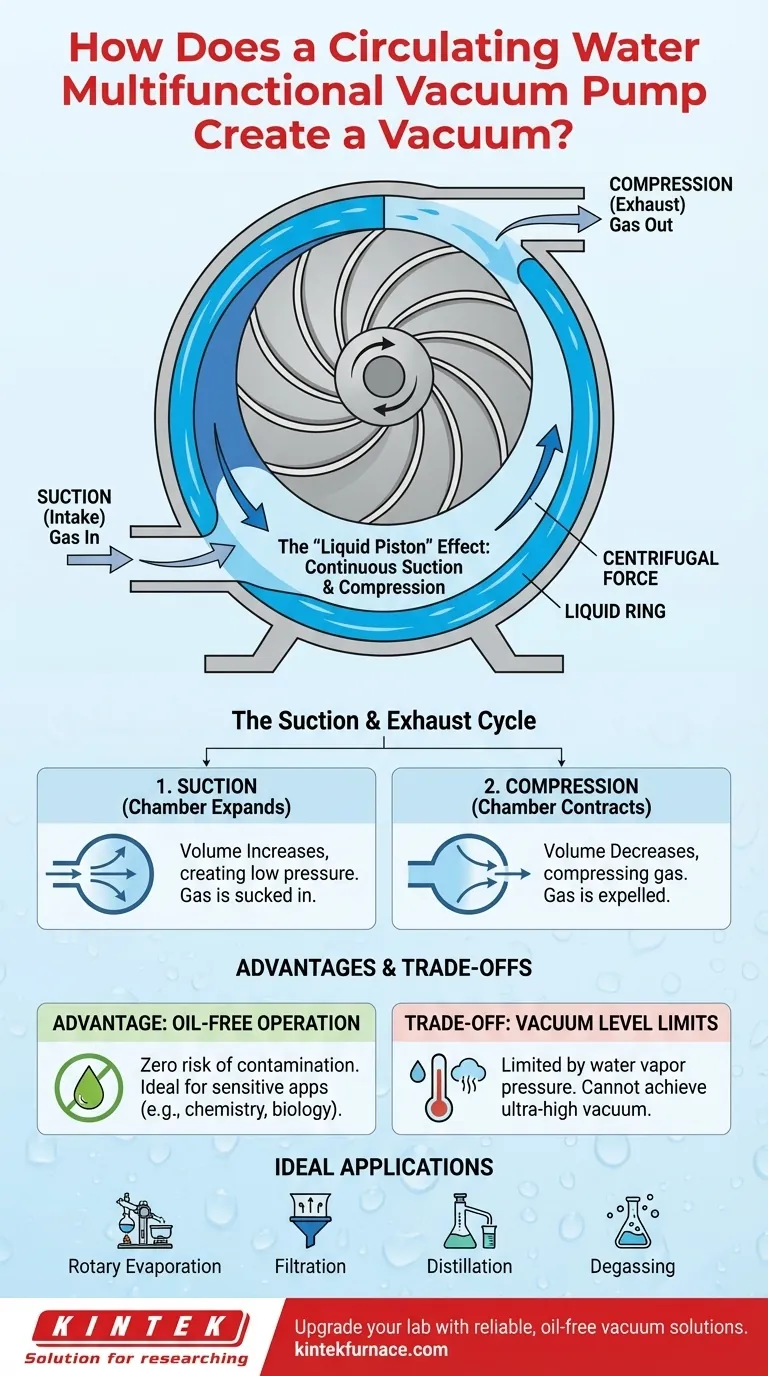

Guía Visual
