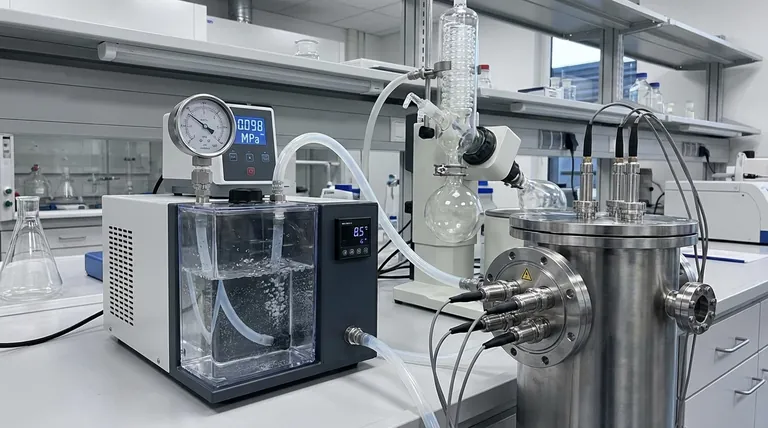

La respuesta corta es que una bomba de vacío de agua circulante no crea "presión máxima", sino más bien una presión mínima, o vacío. Un modelo de alto rendimiento puede alcanzar un nivel de vacío definitivo de aproximadamente 2 kPa (kilopascales), que a menudo se expresa como una presión manométrica de -0.098 MPa en relación con la atmósfera.
El vacío definitivo que puede alcanzar una bomba de base acuosa está fundamentalmente limitado por la presión de vapor del agua misma. Si bien las especificaciones pueden indicar un vacío ideal de 2 kPa, el rendimiento en el mundo real está dictado casi en su totalidad por la temperatura del agua circulante.

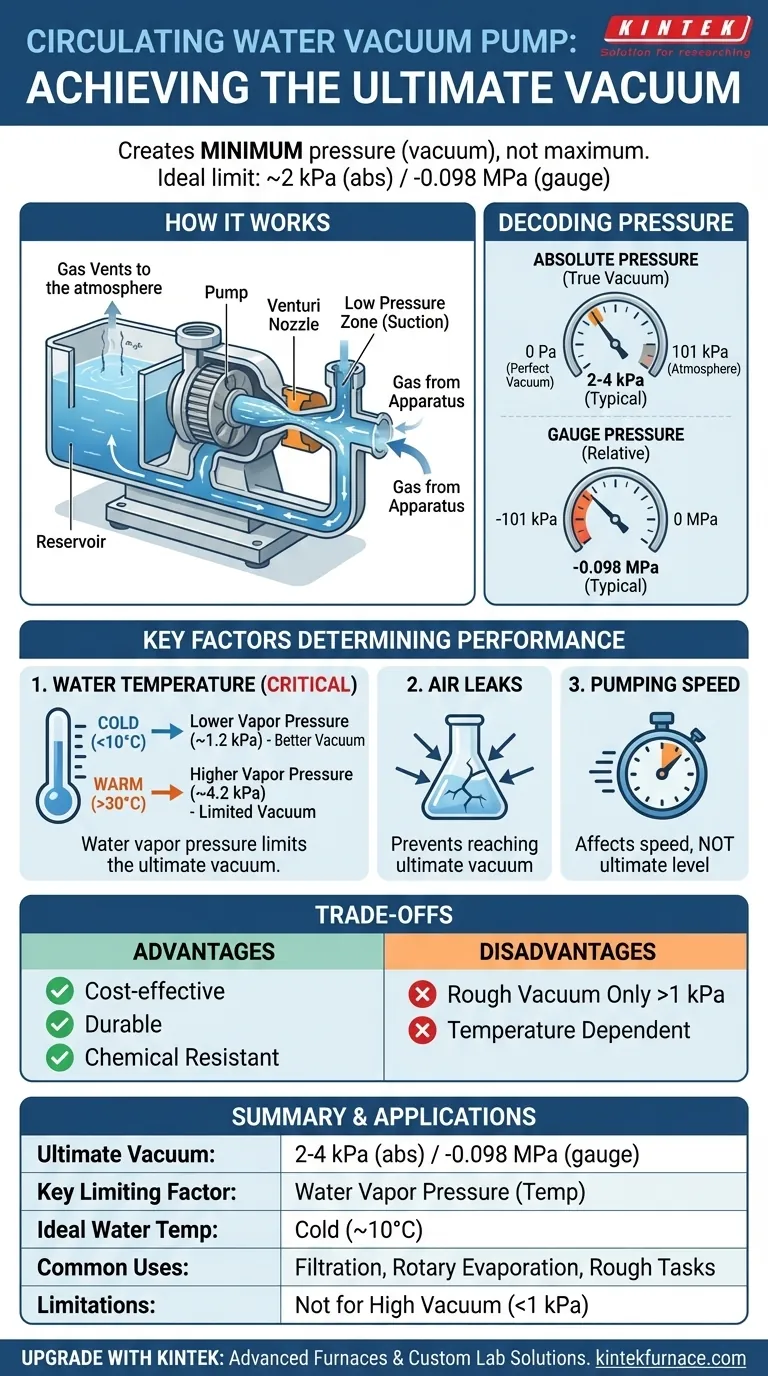

Cómo funciona una bomba de vacío de agua circulante
El principio de Venturi
Una bomba de vacío de agua circulante funciona según un principio simple y robusto. Utiliza una bomba interna para mover una corriente de agua desde un depósito a través de una boquilla de forma especial llamada venturi o eyector.
A medida que el agua es forzada a través de la parte más estrecha del venturi, su velocidad aumenta drásticamente, provocando una fuerte caída de presión según el principio de Bernoulli. Esta zona de baja presión crea succión, extrayendo gas del aparato conectado hacia la corriente de agua.
Eliminación de gas
El gas arrastrado es luego transportado junto con el agua al depósito. A medida que el agua regresa al ambiente más grande y de menor velocidad del tanque, el gas se separa y se ventila a la atmósfera, mientras que el agua se recircula para repetir el ciclo.
Decodificando las especificaciones de presión de vacío
Los números utilizados para describir un vacío pueden ser confusos. El rendimiento de estas bombas se describe típicamente utilizando dos medidas diferentes: presión absoluta y presión manométrica.
Presión absoluta (el vacío verdadero)
La presión absoluta se mide en relación con un vacío perfecto (0 Pa). Esta es la forma más precisa de definir el nivel de vacío. Para esta medición, un número más bajo es mejor, lo que indica menos gas y un vacío más profundo.
Una bomba de agua circulante típica de alta calidad está clasificada para un vacío definitivo de 2 kPa a 4 kPa (20 a 40 mbar).
Presión manométrica (presión por debajo de la atmósfera)
La presión manométrica mide la presión en relación con la presión atmosférica circundante (aprox. 101 kPa a nivel del mar). Dado que un vacío es una presión por debajo de la atmosférica, se expresa como un valor negativo.
A menudo verá una especificación como -0.098 MPa. Esto simplemente significa que la bomba puede reducir la presión a 0.098 MPa por debajo de la presión atmosférica actual. Esto corresponde a una presión absoluta de alrededor de 2-3 kPa.
Factores clave que determinan el rendimiento real
El nivel de vacío anunciado es una cifra ideal. En la práctica, el rendimiento que se logra está regido por varios factores críticos.
El papel crítico de la temperatura del agua
Esta es la variable más importante. El vacío definitivo de la bomba está físicamente limitado por la presión de vapor del agua que se utiliza como fluido de trabajo.
El agua misma comenzará a hervir y a convertirse en vapor a bajas presiones. La bomba no puede crear un vacío más profundo que la presión de vapor del agua en su propio depósito.
- Agua fría (ej., 10°C / 50°F): Tiene una baja presión de vapor (~1.2 kPa). La bomba puede acercarse a su vacío máximo teórico.
- Agua tibia (ej., 30°C / 86°F): Tiene una presión de vapor mucho más alta (~4.2 kPa). La bomba no podrá alcanzar un vacío más profundo que este, independientemente de sus especificaciones.
Fugas de aire en el sistema
Incluso una fuga microscópica en su cristalería, tuberías o sellos permitirá que el aire atmosférico entre en el sistema. La bomba debe trabajar constantemente para eliminar este aire entrante, lo que evitará que alcance su nivel de vacío definitivo.
Velocidad de bombeo (caudal)
La velocidad de una bomba (ej., 80 L/min) se refiere al volumen de gas que puede mover en un tiempo determinado. Una velocidad más alta permite a la bomba evacuar un recipiente grande más rápidamente y le ayuda a superar pequeñas fugas de manera más efectiva. Sin embargo, la velocidad de bombeo no afecta el nivel de vacío definitivo que la bomba puede alcanzar en un sistema perfectamente sellado.
Comprendiendo las compensaciones
Ventaja: Costo y durabilidad
Estas bombas son mecánicamente sencillas, lo que las hace relativamente económicas, silenciosas y resistentes a vapores corrosivos que dañarían bombas más complejas.
Desventaja: Nivel de vacío moderado
Una bomba de agua circulante proporciona un vacío aproximado. Es inadecuada para aplicaciones que requieren altos niveles de vacío (por debajo de ~1 kPa), como la espectrometría de masas o la microscopía electrónica.
Desventaja: Gestión del agua
El rendimiento depende completamente de la temperatura del agua, que puede aumentar durante el funcionamiento. Además, el agua puede absorber vapores del experimento, lo que puede requerir cambios periódicos para mantener el rendimiento y evitar la contaminación.
Tomando la decisión correcta para su aplicación
Utilice estas pautas para determinar si esta tecnología se ajusta a sus necesidades.
- Si su objetivo principal es el trabajo de laboratorio rutinario como la filtración o la evaporación rotatoria de solventes comunes: Una bomba de vacío de agua circulante es una opción altamente rentable y confiable.
- Si su objetivo principal es lograr un alto vacío (<1 kPa) para procesos sensibles: Debe utilizar una tecnología diferente, como una bomba de diafragma multietapa o una bomba de paletas rotativas sellada con aceite.
- Si su objetivo principal es maximizar el rendimiento de su bomba de agua: Utilice el agua más fría posible, asegúrese de que su sistema esté perfectamente sellado y considere agregar un eyector atmosférico para lograr presiones por debajo de 1 kPa.
En última instancia, seleccionar la bomba de vacío adecuada significa hacer coincidir sus capacidades con los requisitos de presión precisos de su proceso.
Tabla resumen:
| Aspecto | Detalles |
|---|---|
| Vacío definitivo | 2-4 kPa (presión absoluta) o -0.098 MPa (presión manométrica) |
| Factor limitante clave | Presión de vapor del agua, dependiente de la temperatura |
| Temperatura ideal del agua | Agua fría (ej., 10°C) para una menor presión de vapor (~1.2 kPa) |
| Aplicaciones comunes | Filtración, evaporación rotatoria, tareas de vacío aproximado |
| Limitaciones | Inadecuado para alto vacío (<1 kPa); requiere sistemas sellados |
