Conectar correctamente a tierra un termopar es esencial para garantizar mediciones de temperatura precisas y fiables. Esta práctica minimiza el impacto de la interferencia eléctrica, o "ruido", que puede corromper la señal de voltaje muy pequeña del termopar y provocar errores significativos, especialmente en entornos industriales eléctricamente ruidosos como aquellos con hornos.
La vaina metálica de un termopar actúa como una antena, captando ruido eléctrico parásito. La conexión a tierra proporciona un camino seguro y de baja resistencia para que este ruido se disipe, evitando que distorsione la sensible señal de temperatura y asegurando que su lectura de medición sea precisa.
La raíz del problema: el ruido eléctrico
Para comprender por qué la conexión a tierra es crítica, primero debe comprender el entorno en el que operan los termopares y la naturaleza de su señal.
¿Qué es el ruido eléctrico?
El ruido eléctrico, como la interferencia electromagnética (EMI) o la interferencia de radiofrecuencia (RFI), es energía eléctrica no deseada. Es generado por líneas eléctricas cercanas, motores, calentadores, relés y otros equipos industriales.
Esta energía ambiental puede ser "inducida" en cualquier material conductor, de manera similar a cómo una antena de radio capta una señal.
Por qué los termopares son vulnerables
Un termopar funciona generando un voltaje diminuto —medido en milivoltios (mV)— que corresponde a una temperatura específica. Esta señal es inherentemente débil y de baja energía.
Cuando el ruido eléctrico induce un voltaje en el cableado del termopar, este voltaje de ruido puede ser similar en magnitud a la señal de temperatura real. El instrumento de medición ve la combinación de ambos, lo que lleva a una lectura de temperatura falsa y a menudo fluctuante.
Cómo la conexión a tierra crea una señal limpia
La conexión a tierra es la solución activa para proteger la vulnerable señal del termopar de los efectos disruptivos del ruido eléctrico.
La vaina como "antena"
La mayoría de los termopares industriales están alojados en un tubo metálico o "vaina" para su protección. Aunque físicamente robusta, esta vaina conductora sirve como una excelente antena para captar el ruido eléctrico ambiental en una planta.
Creación de un camino de menor resistencia

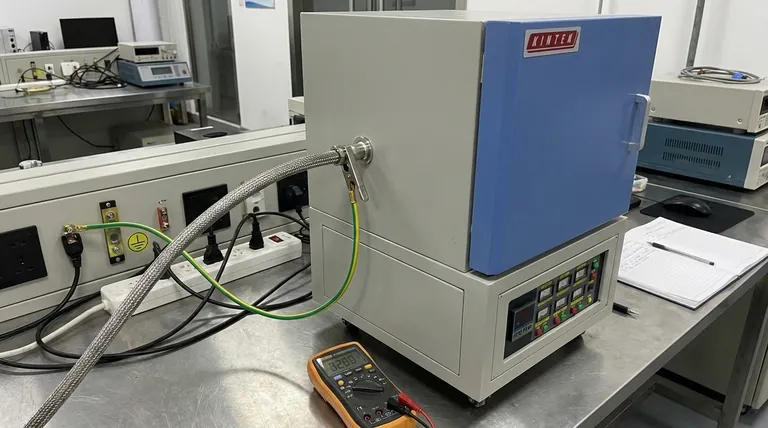

La conexión a tierra implica conectar esta vaina metálica a una toma de tierra conocida. Esto crea un camino dedicado y de baja resistencia para cualquier corriente de ruido inducida.
En lugar de viajar por los cables del termopar e interferir con la señal de medición, la energía del ruido fluye inofensivamente a tierra. Este proceso a menudo se denomina "drenar el blindaje" o "drenar el ruido".
El resultado: una lectura precisa
Con el ruido eléctrico desviado a tierra, el instrumento de medición recibe una señal de milivoltios limpia y estable que representa con precisión la temperatura real. Esto es especialmente crítico en aplicaciones de alta temperatura, como hornos, donde los potentes elementos calefactores generan una interferencia eléctrica significativa.
Comprender las compensaciones y los errores comunes
Si bien la conexión a tierra es una herramienta poderosa, la implementación incorrecta puede crear nuevos problemas. El problema más común es el bucle de tierra.
El peligro de los bucles de tierra
Se produce un bucle de tierra cuando un circuito de medición se conecta a tierra en dos o más puntos diferentes. Pequeñas diferencias en el potencial de tierra entre estos dos puntos pueden hacer que fluya una corriente a través de los cables del termopar.
Esta corriente es otra fuente de error, lo que anula el propósito de la conexión a tierra. La regla cardinal es conectar a tierra el circuito del termopar en un solo punto.
Elegir el tipo de termopar correcto
Los termopares vienen en tres tipos comunes de unión, cada uno con diferentes implicaciones de conexión a tierra:
- Conectado a tierra (Grounded): La unión del termopar se suelda directamente al interior de la vaina protectora. Esto proporciona un tiempo de respuesta muy rápido, pero hace que el sistema sea inherentemente susceptible a bucles de tierra si no se instala con cuidado.
- Sin conexión a tierra (Ungrounded): La unión está aislada de la vaina. Esto proporciona una buena protección contra el ruido y previene los bucles de tierra, pero tiene un tiempo de respuesta más lento. Aún puede conectar la vaina externamente a tierra para apantallar el ruido.
- Expuesto (Exposed): La unión está completamente fuera de la vaina. Esto ofrece la respuesta más rápida pero ninguna protección y no es adecuado para entornos industriales ruidosos.
Tomar la decisión correcta para su aplicación
Utilice esta guía para determinar su estrategia de conexión a tierra.
- Si su enfoque principal es la máxima inmunidad al ruido en un sistema controlado: Utilice un termopar de unión conectada a tierra y asegúrese de que sea el único punto de tierra en todo el bucle de medición, desde el sensor hasta el controlador.
- Si su enfoque principal es prevenir bucles de tierra en un sistema complejo: Utilice un termopar sin conexión a tierra. Aun puede (y debe) conectar la vaina externa a tierra para drenar el ruido, pero el aislamiento interno evita que las diferencias en el potencial de tierra afecten la señal.
- Si está experimentando lecturas erráticas: Verifique inmediatamente su sistema en busca de bucles de tierra. Desconecte las tierras una por una para encontrar la fuente del problema y restablezca una única conexión a tierra de alta calidad.
Al implementar una estrategia de conexión a tierra deliberada y de un solo punto, asegura la integridad de su medición y la fiabilidad de su proceso.
Tabla de resumen:
| Aspecto | Información clave |
|---|---|
| Propósito | Minimiza la interferencia del ruido eléctrico para obtener lecturas de temperatura precisas |
| Cómo funciona | La conexión a tierra drena el ruido a través de un camino de baja resistencia, protegiendo la débil señal del termopar |
| Problemas comunes | Los bucles de tierra causados por múltiples puntos de conexión a tierra pueden provocar errores de medición |
| Tipos de termopares | Conectado a tierra (respuesta rápida, propenso a bucles), Sin conexión a tierra (buena protección contra el ruido), Expuesto (rápido, sin protección) |
| Mejores prácticas | Utilice conexión a tierra de un solo punto; elija el tipo según la inmunidad al ruido frente a las necesidades de tiempo de respuesta |
