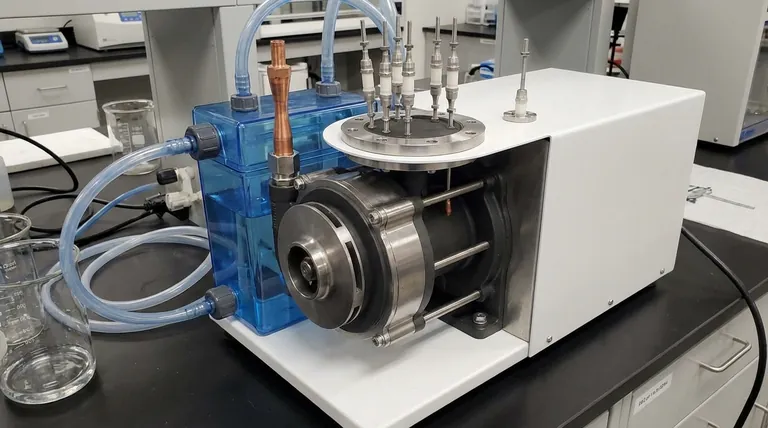

La construcción de una bomba de vacío de circulación de agua se basa en una combinación estratégica de metales, polímeros y recubrimientos especializados. Los componentes centrales como el cuerpo de la bomba y el impulsor suelen estar hechos de acero inoxidable 304 recubierto de PTFE, mientras que el depósito de agua y los accesorios suelen utilizar PVC. Otras piezas críticas, como el eyector, pueden estar hechas de cobre, y la carcasa exterior generalmente es de acero recubierto.
La elección de materiales en una bomba de vacío es un equilibrio deliberado entre resistencia química, durabilidad mecánica y coste. Los materiales más robustos e inertes se reservan para los componentes en contacto directo con vapores potencialmente corrosivos, mientras que se utilizan materiales más económicos para piezas menos críticas como el depósito de agua y la carcasa exterior.

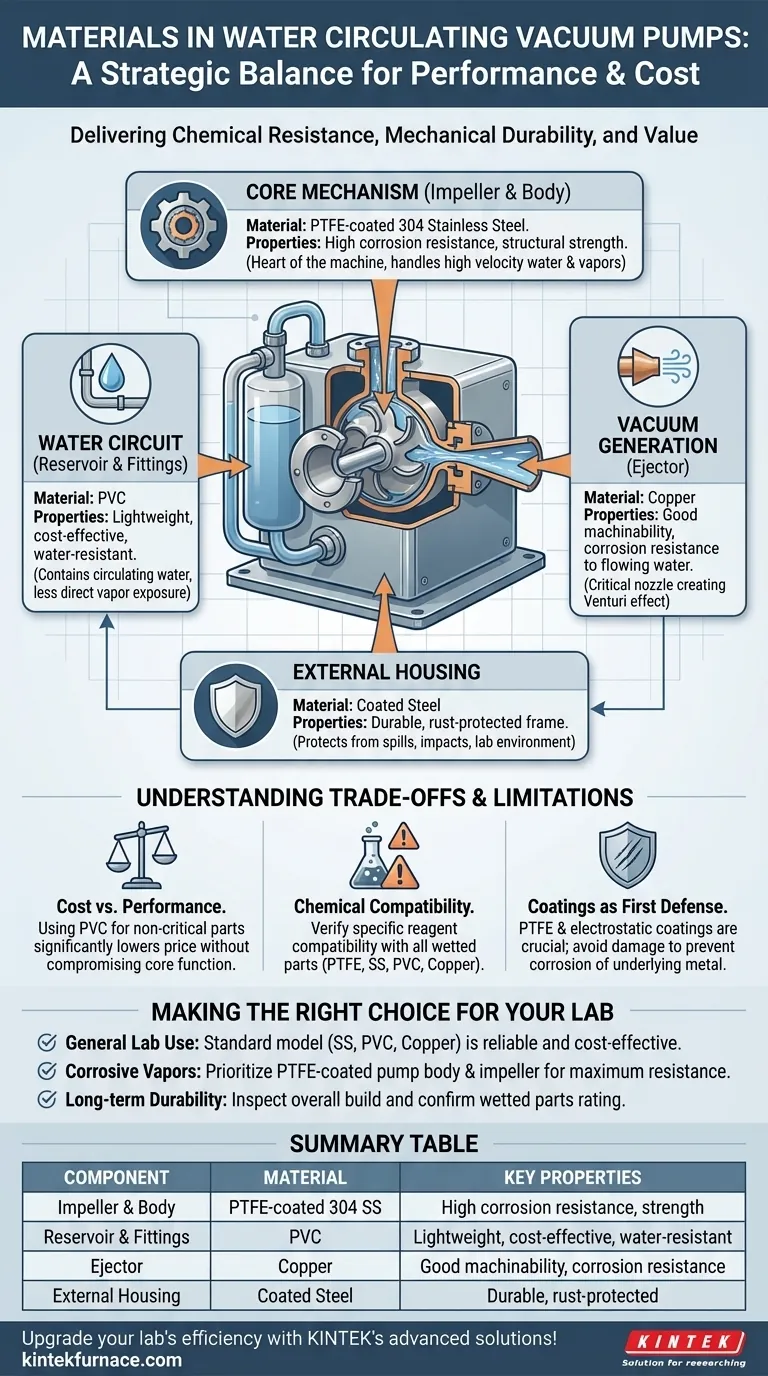

Análisis de materiales componente por componente
Comprender la función de cada pieza revela por qué se eligen materiales específicos. El diseño prioriza colocar la defensa más fuerte donde el estrés químico y mecánico es mayor.
El mecanismo central de la bomba: Impulsor y cuerpo
El impulsor y el cuerpo de la bomba son el corazón de la máquina, responsables de mover el agua a alta velocidad. Estos componentes están en contacto constante con el agua circulante y cualquier vapor absorbido por el sistema.
Por esta razón, normalmente se construyen en acero inoxidable 304. Esta aleación proporciona una excelente resistencia estructural y una buena resistencia básica a la corrosión por agua y muchos productos químicos comunes.
Para manejar entornos de laboratorio más agresivos, el acero inoxidable se recubre a menudo con PTFE (Politetrafluoroetileno). Este recubrimiento es excepcionalmente inerte, proporcionando una barrera superior contra gases ácidos y vapores corrosivos que de otro modo dañarían el acero con el tiempo.
El circuito de agua: Depósito y accesorios
El depósito de agua, las boquillas de succión, los adaptadores en T y las válvulas antirretorno forman la fontanería del sistema. Estas piezas contienen el agua circulante pero tienen menos exposición directa a los vapores del proceso de vacío.
Estos componentes se fabrican comúnmente con PVC (Cloruro de Polivinilo). El PVC es una opción ideal aquí porque es ligero, económico y completamente resistente a la corrosión por el agua. También soporta una amplia gama de sales disueltas y productos químicos leves sin degradarse.
La generación de vacío: Eyector
El eyector es una boquilla crítica por donde pasa el chorro de agua a alta velocidad, creando el efecto Venturi que genera el vacío.
Este componente a menudo está hecho de cobre. El cobre ofrece una buena maquinabilidad para crear la forma precisa de boquilla requerida, junto con una excelente resistencia a la corrosión por el agua que fluye.
La carcasa exterior
La carcasa exterior protege la mecánica interna de derrames, impactos y el entorno general del laboratorio.
Típicamente es una carcasa de acero de placa fría con un recubrimiento de pulverización electrostática. Esta construcción proporciona un marco duradero y rígido para la bomba, mientras que el recubrimiento protege el acero contra el óxido y la exposición química menor.
Comprensión de las compensaciones y limitaciones de los materiales
Las opciones de materiales no están exentas de compromisos. Comprender estas compensaciones es crucial para seleccionar la bomba correcta y asegurar su longevidad.
¿Por qué no usar acero inoxidable para todo?
El coste es el principal impulsor. Aunque una bomba hecha enteramente de acero inoxidable recubierto de PTFE sería increíblemente robusta, también sería prohibitivamente cara. Usar PVC rentable para el depósito y los accesorios reduce significativamente el precio sin comprometer la función central para la mayoría de las aplicaciones.
La importancia de la compatibilidad química
“Resistente a la corrosión” no significa universalmente inmune. El recubrimiento de PTFE proporciona una defensa poderosa, pero puede verse comprometido por ciertos disolventes agresivos o daños físicos. De manera similar, el eyector de cobre puede ser atacado por químicos como el amoníaco o ácidos fuertes.
Siempre verifique la compatibilidad de sus reactivos específicos con todos los materiales mojados de la bomba: PTFE, acero inoxidable, PVC y cobre.
El papel de los recubrimientos como primera defensa
Los recubrimientos como el PTFE y el pulverizado electrostático en la carcasa son la primera línea de defensa. Si esta capa se raya o daña por partículas abrasivas en el agua o por una limpieza inadecuada, el metal subyacente queda expuesto y se vuelve vulnerable a la corrosión.
Tomar la decisión correcta para su aplicación
Utilice su conocimiento de estos materiales para seleccionar una bomba que se ajuste a sus necesidades específicas de laboratorio.
- Si su enfoque principal es el uso general de laboratorio con agua o disolventes suaves: Un modelo estándar con componentes de acero inoxidable, PVC y cobre ofrece una solución fiable y rentable.
- Si su enfoque principal es trabajar con vapores altamente corrosivos o ácidos: Dé prioridad a los modelos que presenten explícitamente un recubrimiento de PTFE en el cuerpo de la bomba y el impulsor de acero inoxidable para una máxima resistencia química.
- Si su enfoque principal es la durabilidad a largo plazo: Inspeccione la calidad general de construcción, incluida una carcasa robusta, y confirme que todas las piezas mojadas están clasificadas para su carga química típica.
Comprender los materiales que componen su equipo es el primer paso para asegurar su fiabilidad a largo plazo y el éxito de su trabajo.
Tabla de resumen:
| Componente | Material | Propiedades clave |
|---|---|---|
| Impulsor y cuerpo | Acero inoxidable 304 recubierto de PTFE | Alta resistencia a la corrosión, resistencia estructural |
| Depósito y accesorios | PVC | Ligero, rentable, resistente al agua |
| Eyector | Cobre | Buena maquinabilidad, resistencia a la corrosión |
| Carcasa exterior | Acero recubierto | Duradero, protegido contra el óxido |
