La función principal de un rotámetro es monitorizar y regular con precisión el caudal volumétrico de los gases que entran en un sistema de horno de tubo. Tanto si introduce gases reactivos como aire, oxígeno o nitrógeno, el rotámetro actúa como el "acelerador" crítico, garantizando que el suministro de gas se mantenga constante y medible durante todo el ciclo térmico.
En un sistema de análisis térmico, el rotámetro transforma un suministro de gas bruto en una atmósfera experimental estable. Al mantener un caudal constante, garantiza una convección térmica uniforme y salvaguarda la fiabilidad de sus datos de combustión y termogravimetría.
Por qué es importante el control de flujo de precisión
En un horno de tubo, la temperatura es solo la mitad de la ecuación. La atmósfera que rodea a la muestra impulsa los cambios químicos y físicos que se intentan medir.
Creación de una atmósfera consistente
El análisis térmico a menudo requiere un entorno específico, como una manta de nitrógeno inerte o una zona de combustión rica en oxígeno.
El rotámetro garantiza que el volumen de estos gases reactivos que entran en el tubo sea exacto. Esto evita fluctuaciones atmosféricas que podrían acelerar o agotar inadvertidamente las reacciones químicas que ocurren dentro de la muestra.
Garantizar una convección térmica uniforme
La transferencia de calor dentro de un horno de tubo depende en gran medida del movimiento del gas.
Si el flujo de gas crea turbulencias o varía en velocidad, la distribución del calor alrededor de la muestra se vuelve desigual. Un rotámetro estabiliza este flujo, promoviendo una convección térmica uniforme. Esto garantiza que la lectura de temperatura en su controlador coincida con la experiencia térmica real de la muestra.
El impacto en los datos experimentales
La integridad de sus datos está directamente ligada a la estabilidad de sus entradas. Un rotámetro elimina la variable del "flujo desconocido", lo que permite una correlación precisa entre causa y efecto.
Validación de datos termogravimétricos
Al medir el cambio de peso a lo largo del tiempo (termogravimetría), las fuerzas de arrastre del gas en movimiento pueden afectar las lecturas de la balanza.
Para comparar datos de forma fiable entre diferentes experimentos, el flujo de gas debe ser idéntico en cada ejecución. El rotámetro le permite establecer un punto de referencia constante, asegurando que los cambios observados se deban a las propiedades de la muestra, y no a inconsistencias en la velocidad del gas.
Eficiencia de combustión y emisiones
Para experimentos centrados en el análisis de combustión o emisiones, la relación entre combustible (muestra) y oxidante (gas) es primordial.
El rotámetro controla la eficiencia de combustión regulando exactamente la cantidad de oxígeno disponible para la muestra. Sin este control, los datos de emisiones se vuelven anecdóticos en lugar de analíticos.
El papel en el sistema más amplio
Un horno de tubo es una sinergia de controles térmicos y atmosféricos.
Complemento del control de temperatura
Mientras que su sistema de control de temperatura utiliza termopares para ajustar los elementos calefactores, el rotámetro regula el medio físico dentro del tubo.
El control de temperatura de alta precisión se vuelve ineficaz si el efecto de enfriamiento del flujo de gas fluctúa drásticamente. El rotámetro trabaja en conjunto con el controlador de calefacción para mantener un entorno de estado estable.
Comprender las compensaciones
Si bien los rotámetros son fiables y esenciales, no son universalmente perfectos para todas las aplicaciones.
Monitorización manual frente a automatización
La mayoría de los rotámetros estándar son mecánicos y requieren comprobaciones visuales. A diferencia de los controladores de flujo másico digitales, es posible que no se ajusten automáticamente a los cambios en la presión de la línea sin intervención manual.
Sensibilidad a la presión y la temperatura
Los rotámetros se calibran para condiciones específicas. Desviaciones significativas en la presión o temperatura de la línea de gas de entrada pueden alterar la densidad del gas, lo que podría provocar ligeros errores de lectura si no se corrigen.
Tomar la decisión correcta para su objetivo
Para maximizar la utilidad de su rotámetro, alinee su uso con sus objetivos experimentales específicos:
- Si su enfoque principal es la reproducibilidad: la calibración rigurosa del rotámetro es esencial para garantizar que "5 L/min" hoy sea igual a "5 L/min" el próximo mes.
- Si su enfoque principal son la cinética de reacción: asegúrese de que su rotámetro esté calibrado específicamente para la densidad del gas reactivo (por ejemplo, Argón frente a Nitrógeno) que está utilizando para evitar errores de cálculo.
En última instancia, un rotámetro bien gestionado convierte la presión de gas variable en la fiabilidad de los datos necesaria para el análisis térmico de alto riesgo.
Tabla resumen:
| Característica | Función en el sistema de horno de tubo |
|---|---|
| Regulación de flujo | Controla el caudal volumétrico de gases reactivos o inertes. |
| Estabilidad de la atmósfera | Mantiene entornos químicos consistentes (por ejemplo, Nitrógeno, Oxígeno). |
| Uniformidad térmica | Garantiza una convección estable para una distribución uniforme del calor alrededor de las muestras. |
| Integridad de los datos | Estandariza la velocidad del gas para validar datos termogravimétricos y de combustión. |
Mejore su investigación térmica con KINTEK
El control de gas de precisión es la columna vertebral del análisis térmico reproducible. Respaldado por I+D experta y fabricación de clase mundial, KINTEK ofrece sistemas de mufas, tubos, rotativos, de vacío y CVD de alto rendimiento, todos totalmente personalizables según los requisitos específicos de su laboratorio. Ya sea que necesite control de flujo integrado o soluciones especializadas de alta temperatura, nuestros expertos están listos para ayudarle.
¡Contáctenos hoy mismo para optimizar los sistemas térmicos de su laboratorio!

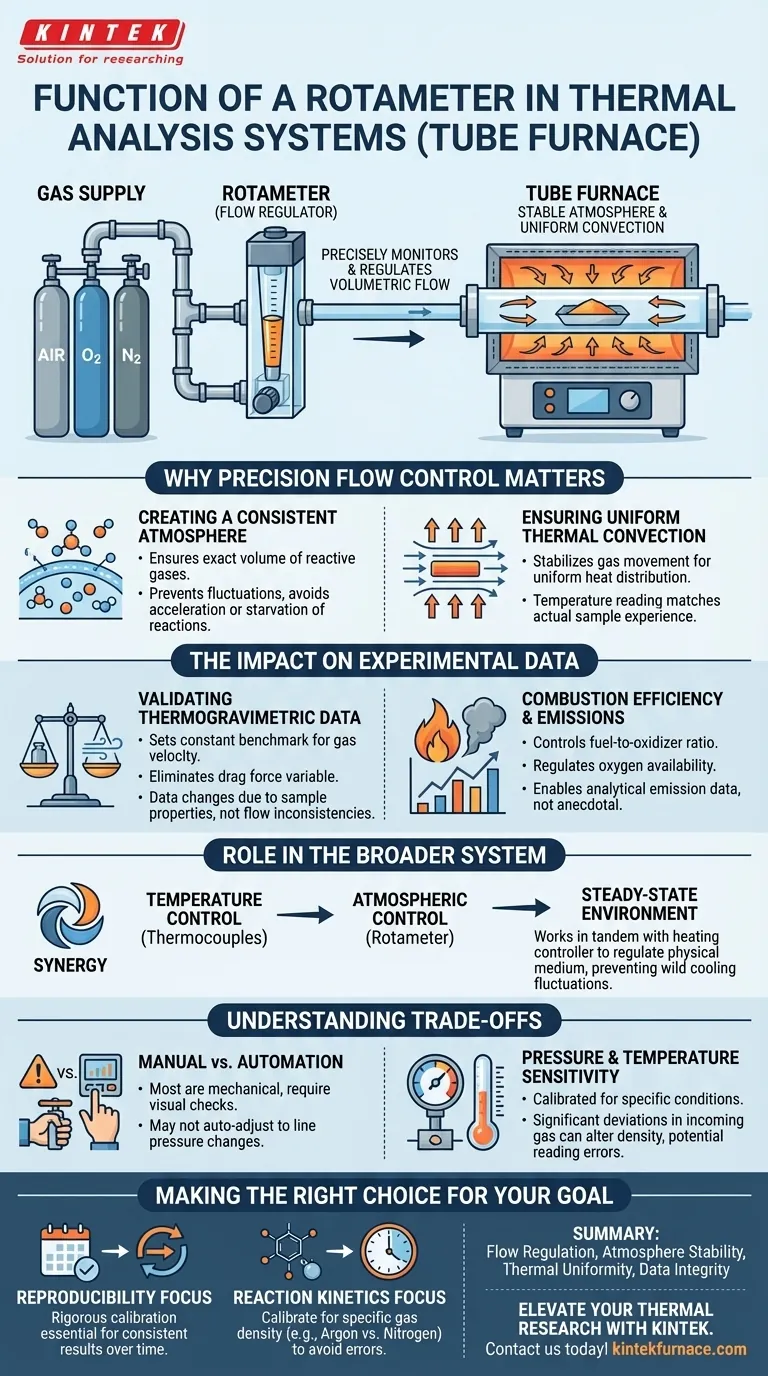

Guía Visual
Referencias
- Beata Brzychczyk, L. J. Sikora. Modernization of a Tube Furnace as Part of Zero-Waste Practice. DOI: 10.3390/su17198940
Este artículo también se basa en información técnica de Kintek Furnace Base de Conocimientos .
