En esencia, el proceso del horno de vacío consta de cuatro etapas distintas: cargar las piezas en una cámara sellada, evacuar la atmósfera para crear un vacío, calentar el material a una temperatura precisa y, finalmente, enfriarlo de manera controlada. Esta secuencia está diseñada para el tratamiento térmico de materiales, principalmente metales, sin causar la oxidación y contaminación superficial que ocurrirían en un horno de atmósfera estándar.
El propósito de un horno de vacío no es solo calentar materiales. Su función principal es primero crear un ambiente controlado y no reactivo eliminando el aire, lo que permite procesos como el endurecimiento, el soldaje fuerte (brazing) y el recocido que dan como resultado piezas más limpias, resistentes y uniformes.
La Anatomía de un Horno de Vacío
Antes de desglosar el proceso, es esencial comprender los componentes clave del sistema. La interacción entre estas partes hace posible toda la operación.
La Cámara y la Carcasa
El proceso tiene lugar dentro de una cámara de horno hermética. Esta cámara está alojada dentro de una carcasa de horno, que a menudo incluye una camisa de enfriamiento por agua para evitar que las paredes exteriores se sobrecalienten.
El Sistema de Bombeo
Esta es la característica definitoria que diferencia a un horno de vacío. Un sistema de bombas trabaja para eliminar el aire y otros gases de la cámara sellada, creando el nivel de vacío requerido para el tratamiento específico.
El Sistema de Calentamiento
Se utilizan elementos calefactores eléctricos, generalmente hechos de grafito o molibdeno, para irradiar calor y elevar el material hasta la temperatura objetivo. Estos sistemas están diseñados para temperaturas extremas y alta uniformidad.
El Sistema de Control
Los hornos de vacío modernos dependen de sistemas de control sofisticados. Estos gestionan cada variable, desde la presión de vacío y las tasas de rampa de temperatura hasta el tiempo de mantenimiento (soaking) y la secuencia de enfriamiento, asegurando que el proceso sea preciso y repetible.
Descomponiendo el Proceso de Cuatro Etapas
Cada etapa cumple un propósito metalúrgico específico. Comprender la función de cada paso es fundamental para entender el resultado final.
Etapa 1: Carga y Sellado
Las piezas se colocan en la cámara del horno. Esto se puede hacer manualmente para unidades más pequeñas o con carros y bandejas automáticas para hornos industriales de mayor tamaño. Una vez cargada, la puerta de la cámara se sella de forma segura para crear un recipiente hermético.
Etapa 2: Evacuación (Creación del Ambiente Controlado)
El sistema de bombas de vacío se activa para eliminar la atmósfera de la cámara. Este paso es crítico ya que elimina el oxígeno, la humedad y otros gases que reaccionarían con el metal caliente, previniendo la oxidación y asegurando un acabado superficial limpio y brillante.
Etapa 3: Calentamiento y Mantenimiento (Fase de Transformación)
Con el vacío establecido, los elementos calefactores aumentan la temperatura del material de acuerdo con un perfil programado. El material se mantiene a esta temperatura máxima durante un período específico, conocido como "mantenimiento" (soaking), para asegurar que el calor penetre completamente y se produzcan los cambios metalúrgicos deseados de manera uniforme en toda la pieza. Durante esta fase, también se pueden extraer elementos no deseados y gases atrapados del material, refinándolo aún más.
Etapa 4: Enfriamiento y Templado (Fijación de Propiedades)
Después del mantenimiento, los elementos calefactores se apagan y comienza el proceso de enfriamiento. Para enfriar las piezas rápidamente, a menudo se reintroduce gas inerte como argón o nitrógeno en la cámara y se hace circular mediante un ventilador. Este enfriamiento rápido, o "templado" (quenching), fija las propiedades deseadas del material, como la dureza en el acero.
Comprender las Compensaciones y Variaciones
No todos los hornos o procesos de vacío son iguales. El diseño y los parámetros se eligen en función de la aplicación específica y el resultado deseado.
Diseño de Pared Fría vs. Pared Caliente
La mayoría de los hornos de vacío modernos de alto rendimiento son de diseño de "pared fría". Los elementos calefactores están dentro de la cámara de vacío y las paredes de la cámara se enfrían con agua. Esto permite temperaturas de funcionamiento muy altas, ciclos de calentamiento y enfriamiento más rápidos y una mejor uniformidad de temperatura en comparación con los diseños más antiguos de "pared caliente" donde toda la cámara se calienta desde el exterior.
Procesamiento por Lotes vs. Continuo
Los hornos por lotes procesan una carga a la vez, lo que los hace muy flexibles para diversos tamaños de piezas y ciclos de tratamiento. Los hornos continuos están diseñados para producción de gran volumen, moviendo las piezas a través de diferentes zonas de calentamiento y enfriamiento en una secuencia continua.
Templado con Gas Inerte vs. Alto Vacío
El método de enfriamiento más común es el templado rápido con gas. Sin embargo, para algunos materiales o procesos sensibles como el soldaje fuerte al vacío, el enfriamiento puede realizarse lentamente al vacío o con una presión de gas muy baja para prevenir tensiones y distorsiones.
Tomar la Decisión Correcta para su Objetivo
Los parámetros que seleccione para cada etapa influyen directamente en las propiedades finales de su material.
- Si su enfoque principal es lograr la máxima pureza y brillo del material: Un nivel de vacío profundo durante las etapas de calentamiento y mantenimiento es esencial para eliminar todos los gases reactivos.
- Si su enfoque principal es aumentar la dureza (como en los aceros para herramientas): La etapa de enfriamiento es la más crítica; el templado rápido con gas nitrógeno o argón a alta presión es el enfoque estándar para lograr la transformación martensítica deseada.
- Si su enfoque principal es unir componentes (soldaje fuerte): La uniformidad precisa de la temperatura durante la fase de mantenimiento es primordial para asegurar que la aleación de soldaje se derrita y fluya correctamente sin dañar los materiales base.
- Si su enfoque principal es la eliminación de tensiones o el recocido: Se requiere una velocidad de enfriamiento más lenta y controlada para producir una estructura final suave y dúctil.
Comprender estas etapas fundamentales le permite controlar las propiedades finales de su material con una precisión incomparable.
Tabla Resumen:
| Etapa | Acciones Clave | Propósito |
|---|---|---|
| Carga y Sellado | Colocar piezas en la cámara, sellar la puerta | Crear un ambiente hermético para el proceso |
| Evacuación | Activar bombas de vacío para eliminar el aire | Eliminar el oxígeno y los gases para prevenir la oxidación |
| Calentamiento y Mantenimiento | Calentar a la temperatura objetivo, mantener durante el mantenimiento | Lograr cambios metalúrgicos uniformes y refinamiento del material |
| Enfriamiento y Templado | Enfriar con gas inerte o vacío | Fijar propiedades como la dureza o aliviar tensiones |
¿Listo para elevar su procesamiento de materiales con precisión y pureza? En KINTEK, aprovechamos una I+D excepcional y fabricación interna para proporcionar soluciones avanzadas de hornos de alta temperatura adaptadas a diversos laboratorios. Nuestra línea de productos, que incluye hornos de mufla, tubulares, rotatorios, hornos de vacío y atmósfera, y sistemas CVD/PECVD, se complementa con sólidas capacidades de personalización profunda para satisfacer con precisión sus requisitos experimentales únicos. Ya sea que necesite la máxima pureza, mayor dureza o soldaje fuerte confiable, ofrecemos resultados más limpios, resistentes y consistentes. Contáctenos hoy para discutir cómo nuestros hornos de vacío pueden optimizar sus procesos de tratamiento térmico.

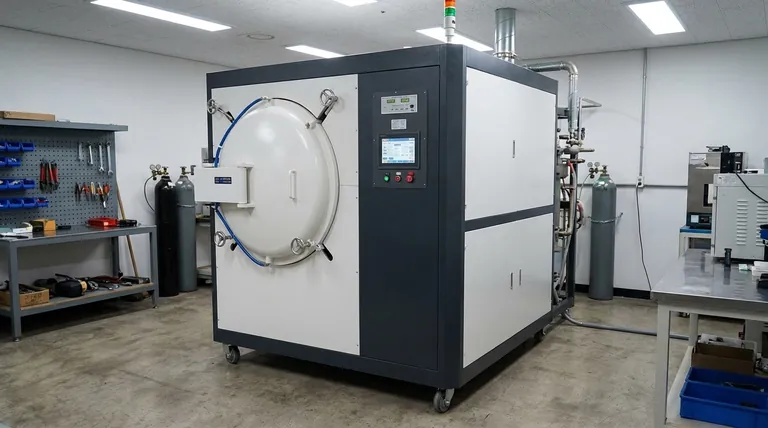

Guía Visual
