El control de temperatura de alta precisión es el determinante absoluto del mecanismo de reacción y la integridad estructural en los compuestos laminados de Ti-Al3Ti. Sirve como el "freno" crítico que evita que el proceso de fabricación acelere a un estado de combustión incontrolada. Sin esta precisión, el horno de prensa en caliente al vacío no puede mantener la estrecha ventana de procesamiento requerida para producir materiales densos y libres de defectos.
Conclusión Clave La diferencia entre un compuesto de alta calidad y uno defectuoso a menudo radica en un margen de temperatura de menos de 50°C. La regulación térmica precisa le permite "bloquear" el proceso en una reacción semisólida controlada, evitando el inicio de la Síntesis Exotérmica Auto-propagante (SHS), que causa porosidad severa y fallas estructurales.
El Impacto Crítico en los Mecanismos de Reacción
La razón principal del control preciso es la volatilidad de la reacción química entre el Titanio (Ti) y el Aluminio (Al) en umbrales térmicos específicos.
Definición de la Zona Segura
La investigación indica que una temperatura de 665°C es el punto de ajuste óptimo para la preparación de estos compuestos.
A esta temperatura específica, los materiales experimentan una reacción endotérmica en estado semisólido. Esta ruta de reacción controlada promueve la formación de una estructura densa y uniforme sin expansión rápida ni generación de gas.
Las Consecuencias de un Sobrepaso
Si la temperatura del horno aumenta a solo 710°C, la física del proceso cambia drásticamente.
Esta temperatura ligeramente más alta desencadena una reacción de combustión de Síntesis Exotérmica Auto-propagante (SHS). A diferencia de la reacción endotérmica controlada, la SHS libera enormes cantidades de energía.
Esta reacción rápida conduce a defectos de porosidad significativos dentro del material. La precisión del equipo es la única salvaguardia contra el cruce accidental de este umbral y la degradación del rendimiento del material.
Gestión de la Calidad de la Interfaz y la Formación de Fases
Más allá del mecanismo de reacción principal, la precisión de la temperatura dicta la calidad microscópica de la interfaz de unión.
Control del Espesor de la Capa de Difusión
La temperatura regula directamente la velocidad de difusión atómica entre las capas metálicas.
El control preciso asegura que la capa de difusión de la interfaz alcance el espesor óptimo para la unión sin ser excesiva.
Evitar Fases Intermetálicas Frágiles
Rangos de temperatura más bajos específicos, como 550°C, son a menudo óptimos para la unión inicial.
Sin embargo, si la temperatura fluctúa hacia arriba hasta 600°C involuntariamente, puede acelerar la formación de compuestos intermetálicos frágiles de Al3Ti.
La formación excesiva de estos compuestos en la interfaz conduce a grietas y una reducción significativa de la plasticidad del compuesto.
Coordinación de la Temperatura con la Presión
El control de temperatura de alta precisión no se trata solo de calor; es el desencadenante para ajustar la presión mecánica dentro del horno de prensa en caliente al vacío.
Identificación de la Transición de Fase
El proceso implica un cambio de la difusión sólido-sólido a reacciones sólido-líquido.
Los operadores deben saber exactamente cuándo el aluminio comienza a fundirse para ajustar la presión del horno.
Prevención de Errores Estequiométricos
En la fase sólida a baja temperatura, se requiere alta presión (por ejemplo, 3.8 MPa) para promover el contacto.
Sin embargo, una vez que la temperatura supera los 665°C, la presión debe reducirse drásticamente (por ejemplo, a 0.5 MPa).
Si el control de temperatura es impreciso, corre el riesgo de mantener alta presión sobre el aluminio líquido. Esto exprime el líquido de la estructura en capas, arruinando la estequiometría de la reacción y la composición final.
Errores Comunes de Inestabilidad Térmica
Al evaluar las capacidades del horno, es esencial comprender las compensaciones de una precisión insuficiente.
- Porosidad: La falta de precisión conduce a un "sobrepaso", desencadenando reacciones de combustión que llenan el compuesto de huecos.
- Fragilización: Las fluctuaciones térmicas pueden hacer que la capa intermetálica crezca demasiado, haciendo que el material se fracture bajo tensión.
- Pérdida de Material: Si el sensor de temperatura se retrasa, el aluminio puede fundirse antes de que se reduzca la presión, expulsando físicamente material esencial de la matriz.
Tomando la Decisión Correcta para su Objetivo
Para garantizar la fabricación exitosa de compuestos de Ti-Al3Ti, aplique estos principios a su estrategia de procesamiento:
- Si su enfoque principal es la Densidad Estructural: Priorice la estabilidad alrededor de 665°C para forzar una reacción endotérmica semisólida y evitar estrictamente el umbral de SHS de 710°C.
- Si su enfoque principal es la Tenacidad Interfacial: Mantenga temperaturas más bajas (cerca de 550°C) durante la etapa de unión para prevenir el crecimiento rápido de fases frágiles de Al3Ti.
- Si su enfoque principal es la Precisión Composicional: Asegúrese de que el monitoreo de temperatura esté sincronizado con los controles de presión para reducir la fuerza mecánica en el momento en que aparece la fase líquida.
En última instancia, el control de temperatura de alta precisión actúa como el guardián, asegurando que la entrada de energía cree una unión metalúrgica densa en lugar de un defecto de combustión poroso.
Tabla Resumen:
| Temperatura | Tipo de Reacción | Resultado | Impacto Estructural |
|---|---|---|---|
| 550°C | Unión en Estado Sólido | Difusión Controlada | Tenacidad Interfacial Óptima |
| 600°C | Reacción Acelerada | Crecimiento de Al3Ti Frágil | Mayor Riesgo de Grietas |
| 665°C | Endotérmica Semisólida | Crecimiento Controlado | Alta Densidad y Uniformidad |
| 710°C | SHS (Combustión) | Exotérmica Rápida | Porosidad y Defectos Severos |
Domine su Síntesis de Materiales con KINTEK
La gestión térmica precisa es la diferencia entre un compuesto de Ti-Al3Ti de alto rendimiento y un lote fallido. En KINTEK, entendemos que un margen de 50°C lo cambia todo.
Respaldados por I+D experta y fabricación de clase mundial, proporcionamos Sistemas de Prensa en Caliente al Vacío, hornos de Mufla, Tubulares, Rotatorios y CVD de alta precisión diseñados específicamente para mantener las estrechas ventanas de procesamiento requeridas para materiales avanzados. Ya sea que necesite evitar la combustión SHS o controlar con precisión la difusión interfacial, nuestro equipo es totalmente personalizable a sus necesidades únicas de investigación y producción.
¿Listo para lograr una integridad estructural libre de defectos?
Póngase en contacto con nuestros especialistas técnicos hoy mismo para encontrar la solución de alta temperatura perfecta para su laboratorio.

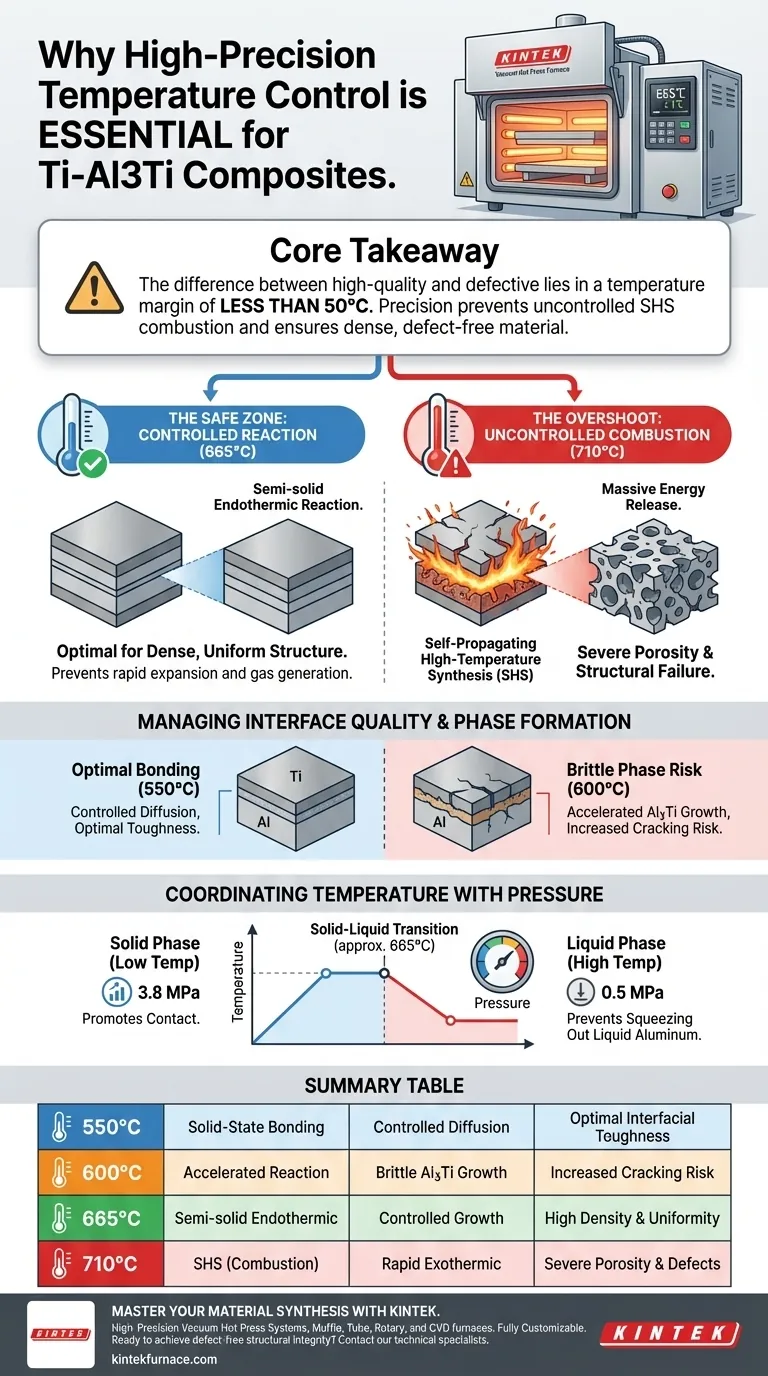

Guía Visual
Productos relacionados
- 2200 ℃ Horno de sinterización y tratamiento térmico en vacío de tungsteno
- Horno de sinterización y tratamiento térmico en vacío por inducción de 600T
- Horno de sinterización y tratamiento térmico al vacío con presión de aire de 9MPa
- Horno de tratamiento térmico al vacío con revestimiento de fibra cerámica
- 2200 ℃ Horno de tratamiento térmico al vacío de grafito
La gente también pregunta
- ¿Cuáles son los requisitos de configuración del molde para sinterizar polvos no conductores en FAST? Guía de configuración experta
- ¿Cuáles son las ventajas de los moldes de grafito en el prensado en caliente al vacío? Aumente la vida útil y la precisión para productos de diamante
- ¿Por qué es esencial un sistema de vacío de laboratorio para el SPS de LaFeO3? Garantizar la pureza de fase y la longevidad de las herramientas
- ¿Qué funciones desempeñan los moldes de grafito de alta resistencia durante el sinterizado por prensado en caliente de composites de TiAl-SiC?
- ¿Por qué la función de presión axial síncrona de un horno de Sinterización por Plasma de Chispa (SPS) es esencial para MgTiO3-CaTiO3?
- ¿Cuáles son las ventajas de utilizar un sistema de Sinterización por Plasma de Chispa (SPS)? Desbloquea el rendimiento de las aleaciones de alta entropía
- ¿Cuáles son las funciones principales de un horno de prensado en caliente al vacío en la densificación de cerámicas de Cr2AlC?
- ¿Cómo se compara el prensado isostático en caliente al vacío con la soldadura fuerte al vacío y la sinterización? Elija el proceso adecuado para sus materiales
