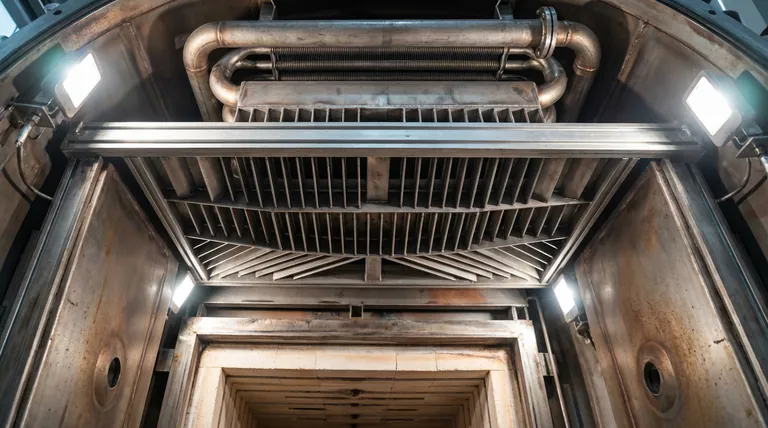

La rejilla de guiado de flujo actúa como un dispositivo correctivo aerodinámico crítico dentro de un horno de temple de gas de alta presión al vacío. Instalada entre la cámara superior del horno y el intercambiador de calor, su función principal es redistribuir físicamente el gas circulante para garantizar una velocidad de flujo de aire uniforme en toda la carga de trabajo.
Conclusión Clave En el temple al vacío, la potencia bruta del gas es insuficiente sin dirección. La rejilla de guiado de flujo convierte el flujo de aire caótico y desigual en una corriente constante y de alta velocidad, eliminando las "zonas muertas" para garantizar que cada parte de la pieza se enfríe a la misma velocidad.
La Mecánica de la Optimización del Flujo de Aire
Ubicación Estratégica
La rejilla se coloca estratégicamente en la zona de transición entre la parte superior de la cámara del horno y el intercambiador de calor.
Esta ubicación le permite interceptar el gas inmediatamente antes o después de que interactúe con los elementos de enfriamiento, actuando como el "guardián" de la calidad del flujo de aire.
Redistribución Física del Flujo
Si se deja a su suerte, el flujo de gas en un horno de vacío es naturalmente desigual.
La rejilla de guiado de flujo interviene físicamente en este camino. Obliga al gas a extenderse, corrigiendo las tendencias naturales del gas a canalizarse en áreas específicas mientras ignora otras.
Eliminación de Zonas Muertas
La función técnica más crítica de la rejilla es la eliminación de zonas muertas de baja velocidad.
Sin este componente, pueden formarse bolsas de aire estancado alrededor de la pieza. La rejilla rompe estas bolsas, asegurando que la circulación activa de gas llegue a todas las superficies de la carga.
Drásticos Aumentos de Velocidad
El impacto en la velocidad del gas es medible y significativo.
Según los datos de rendimiento, la rejilla puede aumentar la velocidad del gas cerca de las paredes del horno de 1,5 m/s a 4,3 m/s. Este aumento de velocidad es uniforme, ocurriendo tanto en las paredes como en el centro del horno.
El Papel en la Dinámica Térmica
Asegurar un Intercambio de Calor Uniforme
El temple se basa en que el gas absorba el calor de la pieza y lo transfiera al intercambiador de calor.
La rejilla asegura que esta condición de intercambio de calor sea uniforme para todas las piezas. Al estandarizar el flujo, evita escenarios en los que una parte de la carga se enfría rápidamente mientras que otra retiene calor.
Soporte del Ciclo de Bucle Cerrado
El horno de vacío opera en un bucle cerrado donde el gas es calentado por la carga, enfriado por el intercambiador y recirculado.
La rejilla actúa como un elemento estabilizador dentro de este bucle. Optimiza el enlace aerodinámico entre la carga caliente y la tubería de enfriamiento, permitiendo que el sistema mantenga una intensidad de enfriamiento estable.
La Consecuencia de un Control de Flujo Deficiente
El Riesgo de No Uniformidad
Si un horno carece de una rejilla de guiado de flujo eficaz, el flujo de aire permanece caótico.
Esto resulta en disparidades significativas de velocidad entre el centro de la carga y las paredes. La consecuencia son resultados metalúrgicos impredecibles, donde las piezas en "zonas muertas" no cumplen con las especificaciones de dureza debido a tasas de enfriamiento insuficientes.
Dependencia de la Intervención Física
Es importante tener en cuenta que la alta presión por sí sola no garantiza la uniformidad.
Simplemente aumentar la presión o la velocidad del ventilador sin una rejilla de guiado de flujo a menudo no resuelve el problema de las bolsas de aire estancado. La intervención física a través de la rejilla es el único método confiable para dirigir el gas de alta presión exactamente donde se necesita.
Maximizando la Eficiencia del Temple
Si su enfoque principal es la Consistencia de la Dureza:
- Confíe en la capacidad de la rejilla para eliminar zonas muertas de baja velocidad, asegurando que cada milímetro de la pieza reciba el mismo impacto de enfriamiento.
Si su enfoque principal es la Estabilidad del Sistema:
- Concéntrese en cómo la rejilla optimiza el enlace con el intercambiador de calor, previniendo puntos calientes que podrían interrumpir el ciclo de enfriamiento continuo.
La rejilla de guiado de flujo transforma la presión bruta del gas en enfriamiento de precisión, cerrando la brecha entre la capacidad mecánica y la calidad metalúrgica.
Tabla Resumen:
| Característica | Función | Impacto en el Rendimiento |
|---|---|---|
| Ubicación | Entre la cámara y el intercambiador de calor | Control aerodinámico estratégico |
| Velocidad del Flujo de Aire | Aumenta de 1,5 m/s a 4,3 m/s | Extracción de calor más rápida y consistente |
| Eliminación de Zonas Muertas | Elimina bolsas de aire estancado | Enfriamiento uniforme en toda la carga |
| Intercambio de Calor | Estandariza la circulación de gas | Estabiliza el ciclo de enfriamiento de bucle cerrado |
