La función principal de la atmósfera de vacío en un horno de sinterizado por prensado en caliente al vacío es prevenir la oxidación tanto del diamante como de la matriz metálica, al mismo tiempo que mejora la unión mecánica. Al mantener un entorno de baja presión (típicamente -0.1 MPa), el horno minimiza el daño térmico al diamante —reduciendo significativamente la pérdida de resistencia en comparación con el sinterizado en aire— y elimina activamente los gases adsorbidos para garantizar que la matriz metálica retenga firmemente las partículas de diamante.
Conclusión Clave: La atmósfera de vacío sirve tanto como escudo protector como catalizador de unión. Previene la degradación química de los diamantes y los elementos de aleación a altas temperaturas, al tiempo que purifica las superficies del polvo para maximizar la densidad y la vida útil de la herramienta.
Prevención de la Degradación Térmica
El riesgo más inmediato durante el sinterizado a alta temperatura de las herramientas de diamante es la reacción química con el aire circundante. La atmósfera de vacío mitiga esto a través de dos mecanismos clave.
Preservación de la Resistencia del Diamante
A temperaturas cercanas a los 1000 °C, los diamantes son muy susceptibles a la oxidación y a la grafización. Cuando los diamantes se grafizan, pierden su dureza e integridad estructural.
Los datos indican que el sinterizado en vacío reduce la pérdida de resistencia del diamante de aproximadamente un 35.5% (en aire) a solo un 16.6%. Al eliminar el oxígeno, el vacío asegura que el diamante conserve la capacidad de corte requerida para herramientas de alto rendimiento.
Protección de la Matriz Metálica
El polvo metálico que sujeta los diamantes —a menudo contiene Cobre (Cu), Carburo de Tungsteno (WC) o Manganeso— es igualmente sensible al calor.
Sin vacío, estos elementos se oxidan rápidamente, formando películas de óxido quebradizas. El entorno de vacío reduce la presión parcial de oxígeno, previniendo estas reacciones y manteniendo la resistencia y la resistencia al desgaste previstas de la matriz.
Optimización del Rendimiento Mecánico
Más allá de la protección, la atmósfera de vacío juega un papel activo en la formación física de la herramienta. Cambia la forma en que los materiales interactúan a nivel microscópico.
Mejora de la Mojabilidad
Para que una herramienta de diamante sea duradera, el aglutinante metálico fundido debe recubrir (mojar) completamente las partículas de diamante.
Los gases adsorbidos y las impurezas superficiales en las partículas de polvo actúan como barreras para este flujo. El vacío elimina estas impurezas, promoviendo la mojabilidad y la unión del metal en fase líquida tanto al diamante como a los materiales del esqueleto.
Eliminación de Porosidad y Defectos
Los polvos de materia prima a menudo contienen impurezas volátiles y aire atrapado.
Si estos no se eliminan antes de que se forme la fase líquida, causan espuma o dejan vacíos (porosidad) en el producto final. El vacío desgasifica eficazmente el polvo, lo que conduce a un cuerpo sinterizado más denso con una fuerza de retención superior sobre los diamantes.
Consideraciones Críticas del Proceso
Si bien el sinterizado al vacío ofrece resultados superiores, introduce variables específicas que deben gestionarse para evitar fallos en el proceso.
Sensibilidad a los Niveles de Vacío
El proceso se basa en el principio de que un mayor grado de vacío crea una atmósfera "neutral".
Si el nivel de vacío fluctúa o es insuficiente, los elementos con alta afinidad por el oxígeno (como el Manganeso) se oxidarán inmediatamente. Esto da como resultado inclusiones de óxido, que actúan como puntos débiles dentro de la estructura de la herramienta.
La Necesidad de Atmósferas Reductoras
El vacío por sí solo a veces no es suficiente para eliminar las películas de óxido preexistentes en las partículas metálicas.
Los equipos avanzados a menudo integran un paso de atmósfera reductora junto con el vacío. Esta reducción química activa es necesaria para limpiar completamente las superficies metálicas, asegurando que la unión metalúrgica no se vea comprometida por la oxidación previa.
Tomando la Decisión Correcta para su Objetivo
Al configurar su proceso de sinterizado, alinee sus controles atmosféricos con sus objetivos de rendimiento específicos.
- Si su enfoque principal es la Velocidad de Corte (Filo del Diamante): Priorice niveles de alto vacío para minimizar la grafización y mantener la pérdida de resistencia del diamante por debajo del 20%.
- Si su enfoque principal es la Longevidad de la Herramienta (Durabilidad de la Matriz): Concéntrese en la fase de desgasificación para garantizar una alta densidad y una fuerza de retención máxima entre el aglutinante y el diamante.
La atmósfera de vacío no es solo un entorno pasivo; es una herramienta de procesamiento activa que define la integridad estructural del producto final de diamante.
Tabla Resumen:
| Característica | Sinterizado en Aire | Sinterizado al Vacío | Beneficio |
|---|---|---|---|
| Pérdida de Resistencia del Diamante | ~35.5% | ~16.6% | Mantiene la dureza de corte |
| Oxidación de la Matriz | Alta | Mínima | Previene películas de óxido quebradizas |
| Densidad del Material | Menor (Porosidad) | Mayor (Desgasificado) | Aumenta la longevidad de la herramienta |
| Mecanismo de Unión | Mecánico | Mojabilidad Mejorada | Retención superior del diamante |
Maximice el Rendimiento de su Herramienta con KINTEK
No permita que la oxidación comprometa sus herramientas de diamante. Los hornos avanzados de sinterizado por prensado en caliente al vacío de KINTEK están diseñados para eliminar la grafización y maximizar la densidad de unión. Respaldados por I+D y fabricación expertas, ofrecemos sistemas personalizables de Mufla, Tubo, Rotatorio, Vacío y CVD adaptados a las necesidades de alta temperatura de su laboratorio.
¡Contáctenos hoy mismo para optimizar su proceso de sinterizado!

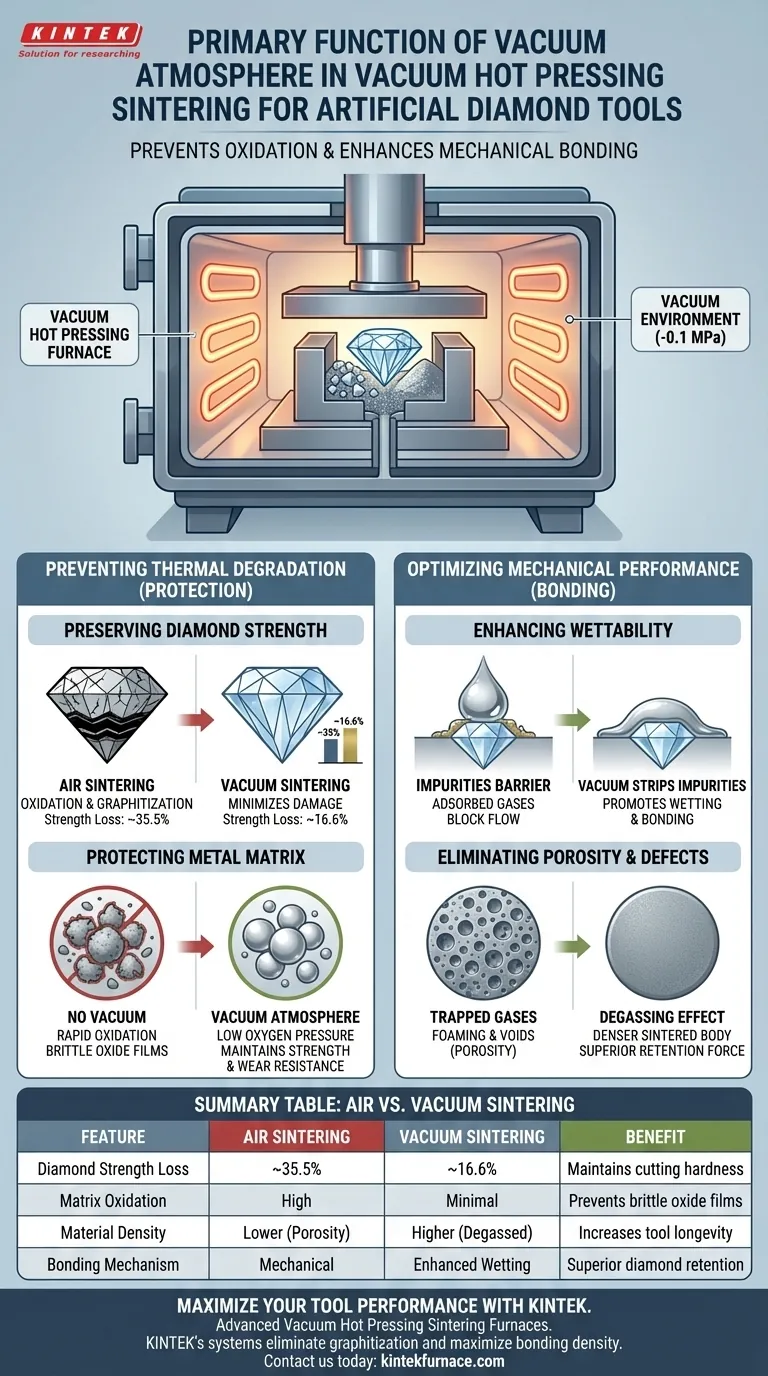

Guía Visual
Productos relacionados
- Horno de sinterización de tratamiento térmico al vacío con presión para sinterización al vacío
- 2200 ℃ Horno de sinterización y tratamiento térmico en vacío de tungsteno
- Horno de sinterización y tratamiento térmico al vacío con presión de aire de 9MPa
- Horno de sinterización y tratamiento térmico en vacío por inducción de 600T
- Horno de sinterización al vacío para tratamiento térmico Horno de sinterización al vacío para alambre de molibdeno
La gente también pregunta
- ¿Cuáles son los tipos comunes de hornos de atmósfera inerte? Elija el mejor para sus materiales
- ¿Por qué el recocido de alivio de tensiones es esencial para los andamios de titanio SLM? Garantizar la durabilidad y la resistencia a la fatiga
- ¿Cómo funciona un horno de atmósfera controlada tipo discontinuo? Domine el tratamiento térmico de precisión para materiales superiores
- ¿Cómo facilita un horno de atmósfera tubular la modificación de recubrimiento de carbono de materiales LMFP? Optimizar la conductividad
- ¿Cómo contribuye un sistema de protección de argón al control de la composición de CrMnFeCoNi? Garantiza la pureza de las aleaciones de alta entropía
- ¿Qué es un horno de laboratorio de atmósfera controlada y cuáles son sus usos principales? Desbloquee la precisión en el procesamiento de materiales
- ¿Cuáles son las ventajas técnicas de utilizar un horno eléctrico y un crisol de grafito y arcilla para fundir aleaciones de Al-Si-Cu-Mg?
- ¿Cuál es la principal diferencia estructural entre un horno de mufla y un horno de atmósfera controlada? Control de gas para mejores resultados
