Cambiar de bobinas de inducción conectadas en serie a conectadas en paralelo altera fundamentalmente el perfil de rendimiento de un sistema de calentamiento por inducción, proporcionando un gran impulso en la eficiencia de utilización de energía. Esta configuración optimiza el entorno electromagnético para reducir las pérdidas internas y, al mismo tiempo, mejorar el perfil de seguridad del equipo.
Al reconfigurar las bobinas de inducción de serie a paralelo, los sistemas pueden experimentar un aumento en la eficiencia de utilización de energía de aproximadamente del 37,35% al 45,89%. Este cambio no solo conserva energía, sino que también produce un campo magnético más uniforme y mitiga los riesgos de alto voltaje.
Los impulsores de la eficiencia
Reducción de las pérdidas eléctricas internas
El principal mecanismo para la ganancia de eficiencia es la reducción significativa de las pérdidas eléctricas internas dentro del sistema de bobinas.
En una configuración paralela, la dinámica de la resistencia eléctrica cambia, minimizando la energía disipada como calor residual dentro de las propias bobinas.
Ganancias medibles en la utilización de energía
El impacto de este cambio es cuantificable y sustancial.
Las observaciones muestran que la eficiencia de utilización de energía puede aumentar de una línea base de aproximadamente 37,35% a 45,89%. Esto representa una mejora clara en la efectividad con la que el sistema convierte la energía de entrada en energía de calentamiento útil.
Optimización del campo magnético
Lograr uniformidad vertical
La consistencia del calentamiento es a menudo tan crítica como la potencia bruta.
Las bobinas conectadas en paralelo producen un campo magnético significativamente más uniforme en la dirección vertical. Esto asegura que la pieza de trabajo reciba un tratamiento térmico consistente a lo largo de toda su longitud, reduciendo las variaciones de calidad.
Fortalecimiento de la intensidad radial
La configuración no solo extiende el campo; lo intensifica donde más importa.
El sistema genera una mayor intensidad de inducción magnética en la dirección radial, dirigida específicamente hacia la carga (el material que se está calentando). Este acoplamiento más fuerte mejora la transferencia de energía a la pieza de trabajo.
Seguridad operativa y gestión de voltaje
Reducción del voltaje en los extremos de la bobina
El alto voltaje en los terminales de la bobina es un factor de estrés común en los sistemas de inducción.
Las estructuras paralelas reducen naturalmente el potencial de voltaje en los extremos de la bobina en comparación con las conexiones en serie. Esta reducción disminuye el estrés dieléctrico sobre el aislamiento de la bobina y los componentes circundantes.
Mitigación de descargas de arco
Un voltaje más bajo conduce directamente a una mejor seguridad operativa.
Al reducir el voltaje en los extremos, la configuración paralela mitiga el riesgo de descarga de arco de alto voltaje. Esto protege el equipo de fallas eléctricas catastróficas y mejora la confiabilidad a largo plazo.
Comprensión del contexto operativo
Complejidad del sistema frente a rendimiento
Si bien las ganancias de eficiencia son claras, las estructuras de bobinas paralelas a menudo requieren diseños de barras colectoras o balanceo de corriente más intrincados que los bucles en serie simples.
El cambio a paralelo requiere asegurar que la geometría física admita el reparto de corriente previsto para lograr el campo uniforme descrito.
Los límites de la eficiencia
Si bien un aumento a ~45,89% es significativo, indica que una parte de la energía todavía se pierde en el sistema.
La configuración paralela optimiza la interfaz eléctrica y magnética, pero no elimina las pérdidas inherentes de calor y conversión presentes en todos los procesos de calentamiento por inducción.
Tomar la decisión correcta para su objetivo
Al evaluar un cambio a bobinas conectadas en paralelo, alinee la decisión con sus objetivos operativos específicos:
- Si su enfoque principal es la Reducción de Costos Operativos: Espere un salto en la eficiencia de utilización de ~37% a ~45%, lo que reduce directamente el consumo de energía por unidad calentada.
- Si su enfoque principal es la Calidad del Producto: Aproveche la mejora de la uniformidad del campo magnético vertical para garantizar perfiles de calentamiento consistentes en toda la pieza de trabajo.
- Si su enfoque principal es la Seguridad del Equipo: Priorice esta configuración para reducir los voltajes terminales y disminuir significativamente el riesgo de descargas de arco peligrosas.
Cambiar a conexiones paralelas ofrece una mejora integral, resolviendo simultáneamente los desafíos de eficiencia y seguridad a través de una gestión superior del campo magnético.
Tabla resumen:
| Característica | Conexión en serie | Conexión en paralelo | Beneficio del paralelo |
|---|---|---|---|
| Utilización de energía | ~37,35% | ~45,89% | Mayor eficiencia y menores costos |
| Campo magnético | Menos uniforme | Altamente uniforme (Vertical) | Calidad de calentamiento consistente |
| Intensidad radial | Estándar | Aumentada | Mejor acoplamiento de energía a la carga |
| Voltaje terminal | Alto | Reducido | Menor estrés de aislamiento |
| Riesgo de descarga de arco | Mayor | Significativamente menor | Mayor seguridad del equipo |
Maximice el rendimiento de su calentamiento por inducción con KINTEK
¿Su configuración de inducción actual está consumiendo energía y comprometiendo la seguridad? En KINTEK, nos especializamos en soluciones térmicas diseñadas con precisión para optimizar sus procesos de laboratorio e industriales.
Respaldados por I+D y fabricación expertos, ofrecemos sistemas de Mufla, Tubo, Rotatorio, Vacío y CVD de alto rendimiento, todos totalmente personalizables para satisfacer sus necesidades únicas de temperatura y configuración. Al elegir KINTEK, usted obtiene acceso a:
- Eficiencia avanzada: Sistemas diseñados para minimizar las pérdidas internas y maximizar la transferencia de calor.
- Personalización inigualable: Diseños especializados de bobinas y hornos adaptados a sus requisitos específicos de materiales.
- Soporte técnico experto: Orientación de especialistas en I+D para ayudarlo a pasar a configuraciones de calentamiento más eficientes.
¿Listo para mejorar su procesamiento térmico? ¡Contáctenos hoy mismo para consultar con nuestros expertos!
Referencias
- Chaojun Zhang, Jianfei Sun. Optimizing energy efficiency in induction skull melting process: investigating the crucial impact of melting system structure. DOI: 10.1038/s41598-024-56966-7
Este artículo también se basa en información técnica de Kintek Furnace Base de Conocimientos .
Productos relacionados
- Horno de fusión de inducción de vacío y horno de fusión de arco

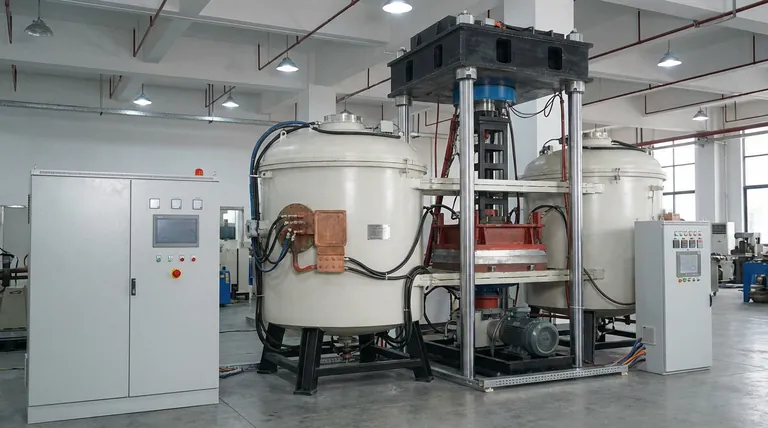

- Horno de sinterización y tratamiento térmico en vacío por inducción de 600T
