Los termopares finos de alambre Tipo R son indispensables para las mediciones en hornos de laboratorio porque combinan de manera única la resistencia a altas temperaturas con una intrusión física mínima. Su diámetro microscópico, a menudo de tan solo 76 micrómetros, les permite responder instantáneamente a los cambios de temperatura sin alterar el flujo de gas, asegurando una precisión de datos que los sensores estándar no pueden lograr.
Conclusión Clave La medición precisa de la temperatura del gas requiere un sensor que sea lo suficientemente robusto para soportar el calor y, al mismo tiempo, lo suficientemente pequeño para ser invisible a la dinámica del flujo. Los termopares finos de alambre Tipo R cierran esta brecha, proporcionando la baja inercia térmica y los altos límites térmicos necesarios para validar modelos matemáticos complejos de ignición.
La Física de la Medición de Precisión
Para comprender por qué los termopares estándar fallan en esta aplicación, se debe observar la interacción física entre el sensor y el entorno.
Minimizando la Inercia Térmica
Los sensores grandes actúan como disipadores de calor; tardan en absorber calor y alcanzar el equilibrio con el gas circundante. Este retraso crea un efecto de "suavizado" que oculta las fluctuaciones rápidas de temperatura.
Los termopares de alambre fino eliminan este retraso. Debido a su masa extremadamente baja, poseen una inercia térmica muy baja. Esto les permite responder rápida y con precisión a los gradientes de temperatura axiales agudos, capturando el perfil real del entorno en lugar de un promedio retrasado.
Preservando el Campo de Flujo
La inserción de cualquier objeto físico en una corriente de gas altera la trayectoria del flujo, lo que puede crear turbulencia o puntos de estancamiento que cambian la temperatura local.
El diámetro de 76 micrómetros de estos termopares específicos minimiza esta intrusión. El alambre es tan fino que su impacto en el campo de flujo es insignificante, asegurando que la medición refleje el estado inalterado del gas.
Idoneidad del Material e Integridad de los Datos
Más allá de las dimensiones físicas, las propiedades metalúrgicas del sensor y el uso previsto de los datos dictan la elección de los termopares Tipo R.
Resistencia al Calor Extremo
Los hornos de laboratorio a menudo superan los puntos de fusión o los límites de oxidación de los termopares estándar de metales base (como el Tipo K).
Los termopares Tipo R son esenciales porque poseen un alto límite de temperatura. Compuestos de platino y rodio, permanecen estables y precisos en atmósferas oxidantes a temperaturas donde otros sensores fallarían.
Validación de Modelos Matemáticos
El objetivo final de estas mediciones suele ser proporcionar condiciones de contorno confiables para modelos matemáticos de ignición.
Si los datos de entrada están sesgados por el retraso del sensor o la interrupción del flujo, el modelo resultante será defectuoso. La precisión proporcionada por los sensores de alambre fino garantiza que los límites de la simulación coincidan con la realidad física.
Comprensión de las Compensaciones: Error de Radiación
Si bien los termopares de alambre fino son superiores para esta aplicación, no son inmunes a la física.
La Necesidad de Corrección
En gas a alta temperatura, el alambre del termopar irradiará calor a las paredes más frías del horno. Esto hace que el sensor lea una temperatura ligeramente inferior a la temperatura real del gas.
No puede confiar solo en los datos brutos. Para lograr la alta fiabilidad requerida para la modelización, debe aplicar una corrección de pérdida por radiación. Este ajuste matemático compensa la energía que el alambre pierde por radiación, arrojando la temperatura real del gas.
Tomando la Decisión Correcta para su Objetivo
Al diseñar su configuración experimental, considere sus requisitos de datos específicos.
- Si su enfoque principal es capturar fluctuaciones rápidas: Priorice el diámetro del alambre (76 micrómetros o menos) para garantizar la menor inercia térmica posible.
- Si su enfoque principal es validar modelos de simulación: Asegúrese de aplicar correcciones rigurosas de pérdida por radiación a sus datos brutos para establecer condiciones de contorno precisas.
La herramienta correcta no se trata solo de medir el calor; se trata de medir el calor sin cambiar el entorno.
Tabla Resumen:
| Característica | Ventaja para la Medición de Gas | Impacto en la Calidad de los Datos |
|---|---|---|
| Diámetro de 76μm | Mínima alteración del campo de flujo | Asegura perfiles de flujo de gas inalterados |
| Baja Inercia Térmica | Respuesta rápida a las fluctuaciones | Captura gradientes de temperatura axiales agudos |
| Materiales Tipo R | Estabilidad a alta temperatura (Platino/Rodio) | Soporta entornos de horno oxidantes |
| Perfil de Alambre Fino | Mínima intrusión física | Proporciona datos de contorno precisos para modelos |
Mejore la precisión de su investigación con las soluciones térmicas avanzadas de KINTEK. Respaldada por I+D y fabricación expertas, KINTEK ofrece sistemas personalizables de Mufla, Tubo, Rotatorio, Vacío y CVD diseñados para cumplir con las rigurosas demandas del análisis de alta temperatura en laboratorio. Ya sea que esté validando modelos complejos de ignición u optimizando el procesamiento de materiales, nuestros sistemas brindan la estabilidad y el control que sus datos requieren. Contáctenos hoy para discutir cómo nuestros hornos de alto rendimiento pueden mejorar la eficiencia y precisión de su laboratorio.

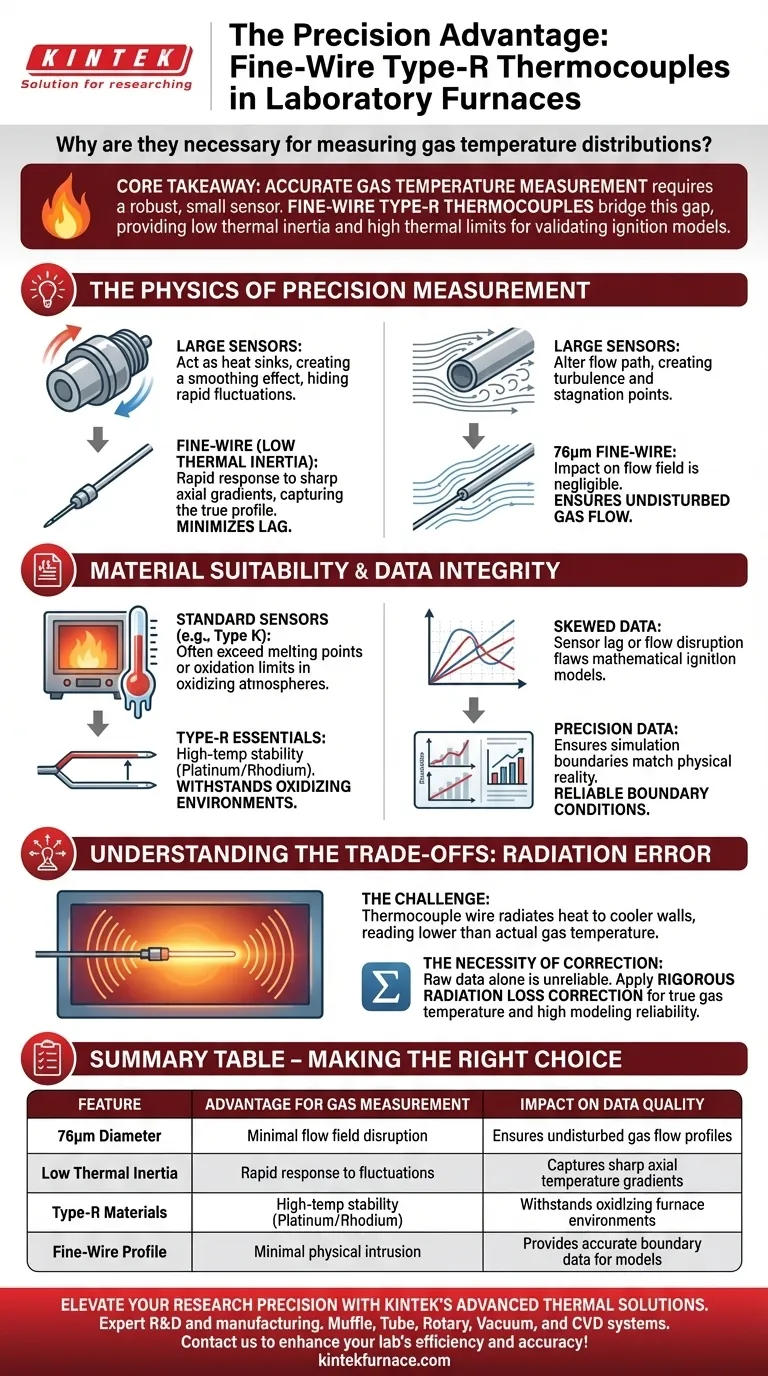

Guía Visual
